Капацитивный датчик уровня капельницы для измерения уровня высокой температуры в диапазоне давления -0,1MPa – 32MPa

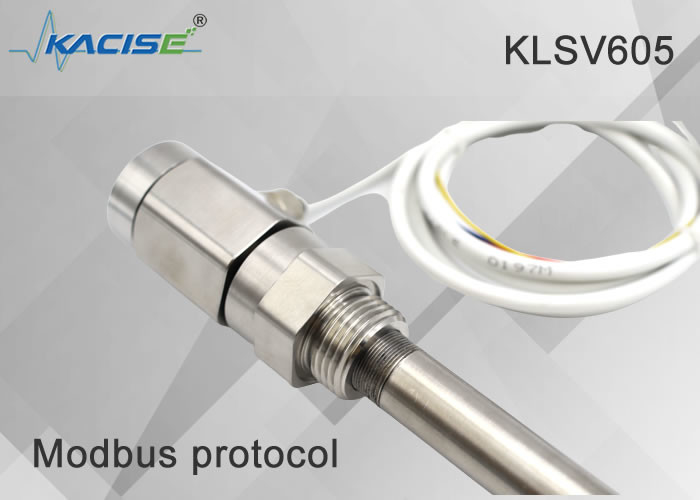

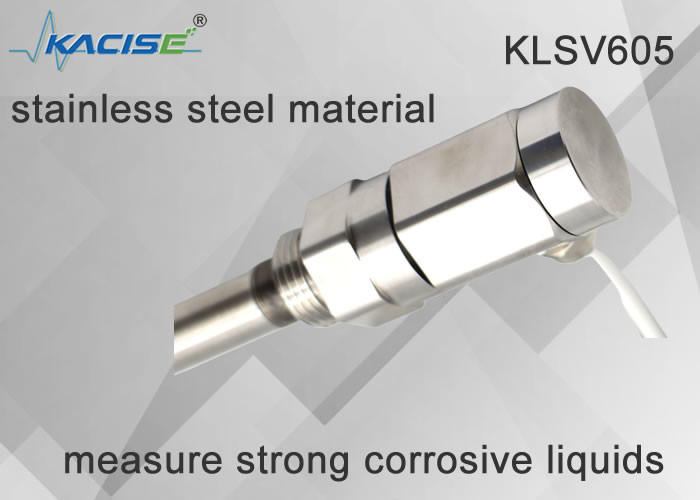

Емкостный датчик уровня KLSV605 серии Dripper — это высокопроизводительный преобразователь уровня жидкости, предназначенный для промышленного применения. Этот прочный датчик не имеет движущихся частей, что обеспечивает исключительную надежность и долговременную стабильность. Он эффективно работает в сложных условиях, не подвержен воздействию водяного пара, пыли или конденсата.

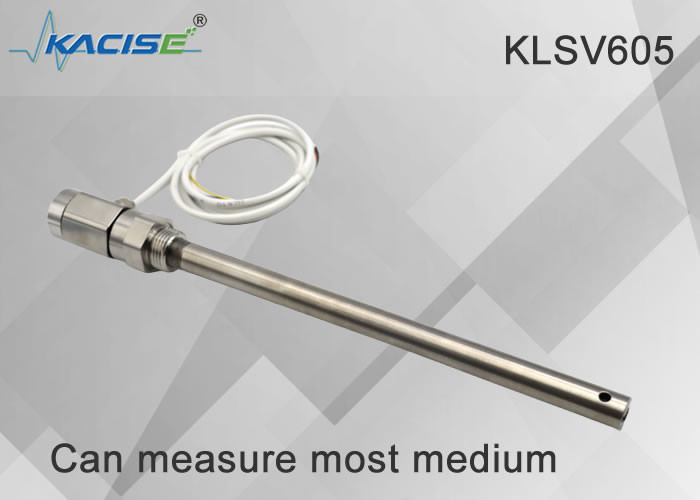

Емкостный датчик уровня жидкости состоит из двух основных компонентов: сенсорного зонда и преобразователя. На схеме показано:

• А:Сенсорный зонд, входящий в контейнер или измерительную трубку
• Б и С:Фланцы для подключения газовой и жидкой фаз для интерфейса оборудования
• Д:Измерительный цилиндр, образующий емкость с сенсорным электродом
• Э:Сливной фланец для периодической очистки для поддержания точности измерений.
• Ф:Блок передатчика, который преобразует изменения емкости в стандартные сигналы 4–20 мА.

Установка проста: просто соедините фланцы газожидкостной фазы с соответствующими фланцами оборудования с помощью прокладок и болтов. Перед установкой убедитесь, что внутренняя часть трубы чистая, а уплотнительные поверхности не повреждены.

В случае использования высокотемпературных котлов преобразователь располагается под датчиком с секцией рассеивания тепла для защиты электроники. Обратите внимание на уникальную конфигурацию рычага под углом 90 градусов, которая предотвращает утечку среды в сторону преобразователя.

• Перед установкой проверьте всю документацию на продукт.
• Обеспечьте правильное заземление с сопротивлением.<4 Ом
• Используйте барьеры безопасности для систем связи 485.
• Внедрить эффективные меры молниезащиты
• Обращайтесь осторожно – избегайте ударов и несанкционированной разборки.
• Хранить в прохладных и сухих условиях, когда он не используется.
