| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Kacise |
| Номер модели: | KUS630D |
| Количество мин заказа: | 1 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | 15*15*10cm, 0.5kg |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
| Поставка способности: | 100+ |
| Ряд: | 30m | Выход: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Электропитание: | 3.3-24 v | Работая течение: | ≤45mA |
| Компенсация влияния температуры: | Да | Работая температура: | -25… 70℃ (248… 343K) |
| Класс защиты: | IP68 | Материал раковины: | PVDF |
| Точность измерения: | ≤ 1% | ||
| Высокий свет: | Датчик ультразвуковой цистерны с водой KUS630D ровный,Датчик анти- цистерны с водой корозии ультразвуковой ровный,датчик датчика 30m ультразвуковой |
||

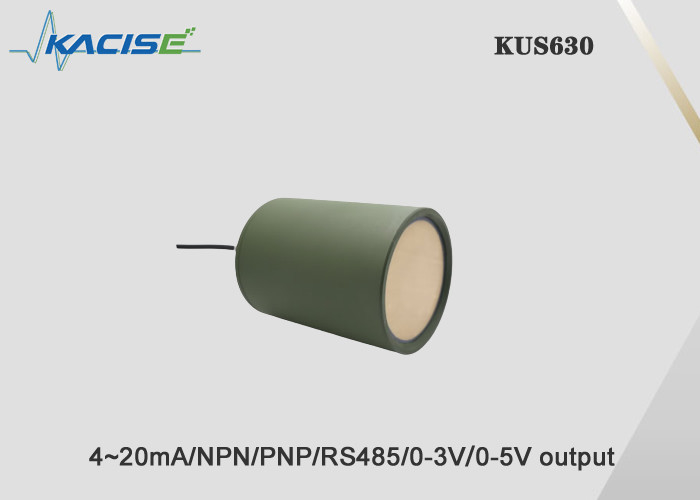

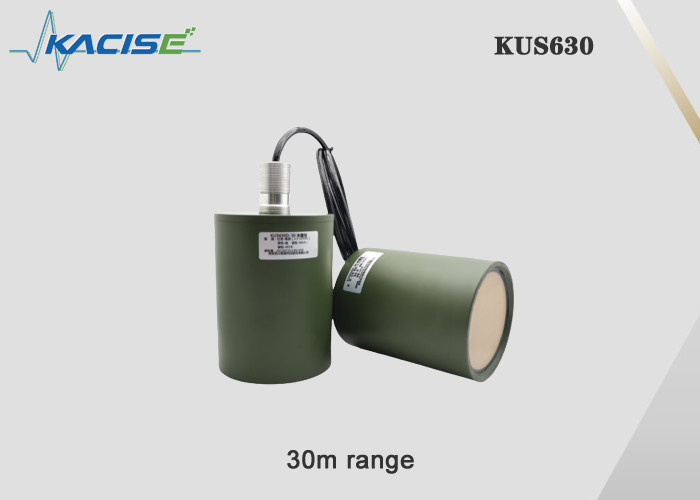

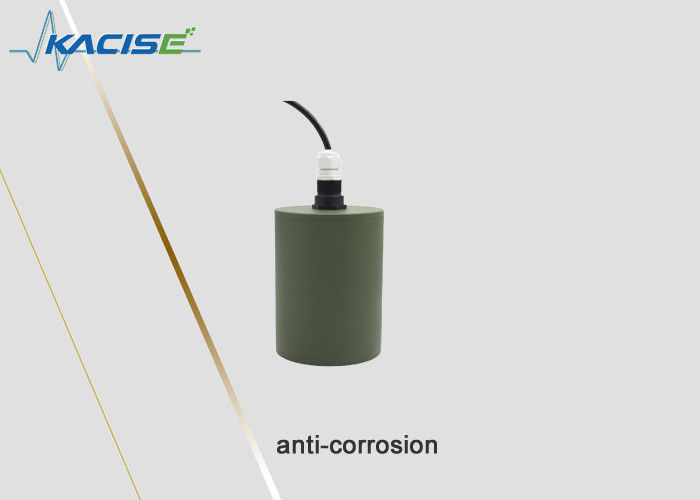

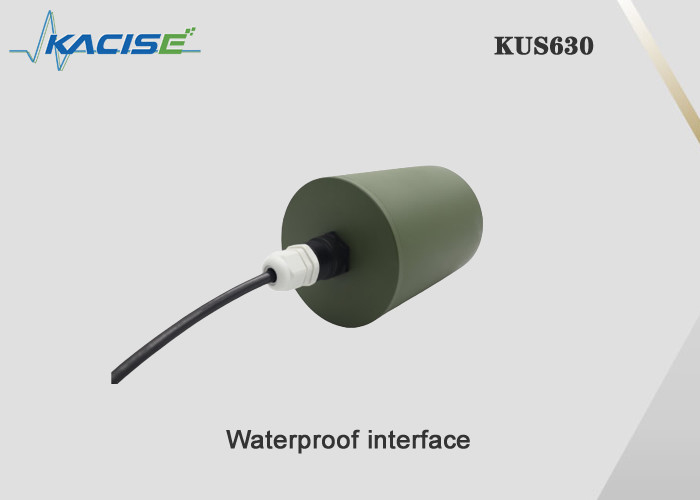

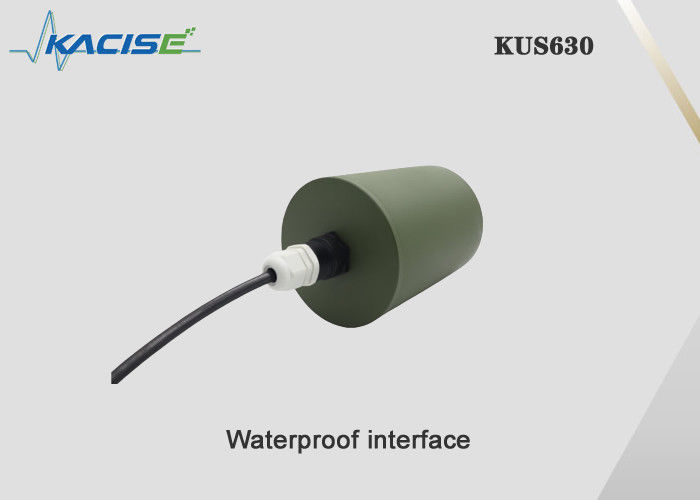

Метр серии KUS630 ультразвуковой ровный
1.Features
описание 2.Product
Высокочастотный ультразвуковой зонд, конструированный для разнообразие твердых и жидкостных измерений, с встроенным зондом температуры.
3. Размеры
Блок в диаграмме mm
соединения 4.Electrical и определения сигнала
| Линия заказ | Цвет | Определение |
| 1 | Красный | Сила положительна |
| 2 | Черный | земля возвращения силы |
| 3 | Желтый цвет | Аналогового выхода, выход напряжения тока, выход переключателя текущего объема производства |
| 4 | Синь | RS485 A+ или uart TXD |
| 5 | Зеленый цвет | RS485 B- или uart RXD |
| Цвет кабеля | Линия заказ | Опишите | Примечание |
| красный | 1 | приведенный в действие мимо | Широкий входной сигнал напряжения тока 3.3V-30V |
| черный | 2 | GND | |
| желтый | 3 | Выход переключателя | Терминал переключателя, емкость нагрузки 1A 60V, поддерживает до 2 выхода переключателя с независимой логикой, 2 терминала 2 контакта переключателя, не различает между положительными и отрицательными поляками, и может быть соединен по желанию. |
| Белый | 4 | Выход переключателя | |
| коричневый | 4 | RS485A+ | |
| зеленый | 5 | RS485B- |
описание 5.Parameter
| Модель: KUS630 | |
| Измеряя ряд |
1m… 30m |
|
Зона неслышимости |
0… 1m (не порекомендованы, что работает неустойчивая рабочая зона не позднее 0.6m, оно в этом ряде); минимальной версии слепой области 0.3m можно достигнуть, которой нужно быть подгонянным. |
| Подача напряжения | 3,3… 24 v DC, пульсация 10% SS |
|
Работа настоящая |
мамы ≤ 45 (самая быстрая скорость измерения) Маломощная версия, расход энергии сна более менее чем 0.3mA, отправка расхода энергии 20mA (более менее чем 2ms), и получать расход энергии нет больше чем 8mA (более менее чем 150ms) |
|
Выходной сигнал |
1: Programmable аналогового выхода 0-10V. 2: Выход RS485. 3: Выход Uart серийный выход 4:4-20mA 5: Выход переключателя |
| Точность измерения | ≤ 1% |
| Компенсация влияния температуры | да |
условия труда
| Работая температура | -25… 70℃ (248… 343K) |
| Температура хранения | -40… 85℃ (233… 358K) |
другие инструкции
| Электрическое соединение | кабель 5-core (аналогового выхода), кабель 6 ядров (выход переключателя); |
| Класс защиты | IP68 |
| Материал раковины | PVDF |
случаи 6.Applicable:
Люки -лазы, цистерны с водой фабрики, танки, муниципальное инженерство, вода из крана, очистка сточных вод, охрана природы и гидроэлектроэнергия воды, утюг и сталь, угольные шахты, электричество, нефтехимические вещества, городские реки и озера, транспорт и пищевые промышленности.
7. Упорядочение информации
| KUS | Модель | Выход | Ряд | Опишите |
| 630D | Изготовление на заказ поддержки | |||
| Custommade | ||||
| 0-10V | Сетноой-аналогов выход 0-10V | |||
| 0-5V | Сетноой-аналогов выход 0-5V | |||
| 0-3V | Сетноой-аналогов выход 0-3V | |||
| 4-20mA | Сетноой-аналогов выход 4-20mA | |||
| SW | Выход переключателя | |||
| Uart | Протокол выхода MODBUS RTU Uart серийный | |||
| RS485 | RS485 протокол выхода MODBUS RTU | |||
| XXX mm |
Mmmeans XXX максимальное расстояние измерения (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
8.Parameters вам нужно знать
1. Тип средства, который нужно измерить (жидкостный или твердый, конкретное имя, чистая вода, нечистота, грязь, бензин, дизель, толуол, двуокись серы, etc.) если он жидкостн, то, ли пар, туман, пена, волны, шевелить, плавая объекты на жидкостной поверхности; если твердый, то ли пыль.
2. Температура и давление средства.
3. Corrosiveness средства. Если оно помещен в опарнике, то необходимо знать имеет ли материал опарника подкладку анти--корозии.
4. Ряд измерения немного метров и зона неслышимости необходима.
5. рабочая Среда: как открытые бассейны, бассейны с крышками, горизонтальные танки, вертикальные танки, сферически танки, ли танк на атмосферном давлении, etc.
6. напряжение тока деятельности: 24VDC, опционное 220VAC может быть подгонянной общей силой 12VDC/9VDC.
7. выходной сигнал: 4~20mA настоящее 485/0-3V, выход напряжения тока 0-5V/выход реле.
9. форма оборудования: нужно ли для этого иметь дисплей; цельный или типа разделени.
применения 9.More
Метр KUS630D ультразвуковой ровный ровный метр конструированный с ультразвуковым выстраивая в ряд датчиком принципа интегрируя и электронным блоком, который могут эффектно измерить уровень материалов в открытых или закрытых контейнерах. Датчик принимает материал PVDF, поэтому его можно широко использовать в различных промышленных полях.
