Место происхождения: | КИТАЙ |
Фирменное наименование: | Kacise |
Номер модели: | KUS630A |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | 15*15*10cm, 0.5kg |
Время доставки: | 5-8 дней работы |
Условия оплаты: | L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности: | 100+ |
Ряд: | 0~12M | Выход: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Электропитание: | 3.3-24 v | Работая течение: | ≤45mA |
Компенсация влияния температуры: | Да | Работая температура: | -25… 70℃ (248… 343K) |
Класс защиты: | IP68 | Материал раковины: | PVDF |
Точность измерения: | ≤ 1% | ||
Высокий свет: | Ультразвуковой датчик глубины воды ровный,Водоустойчивый датчик глубины воды ровный,Детектор расстояния KUS630A ультразвуковой |

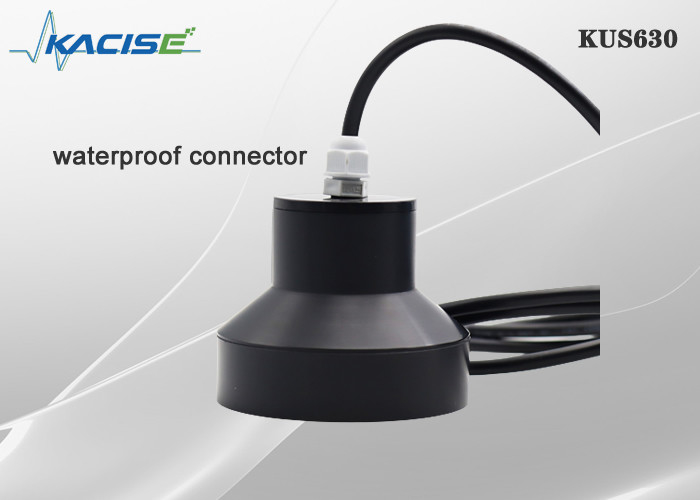

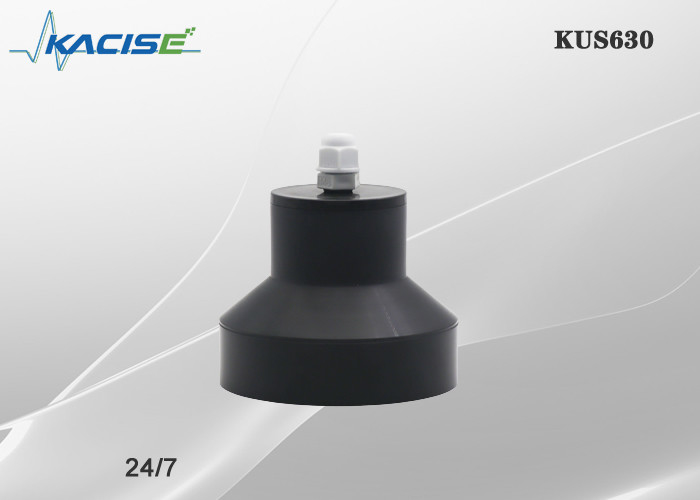

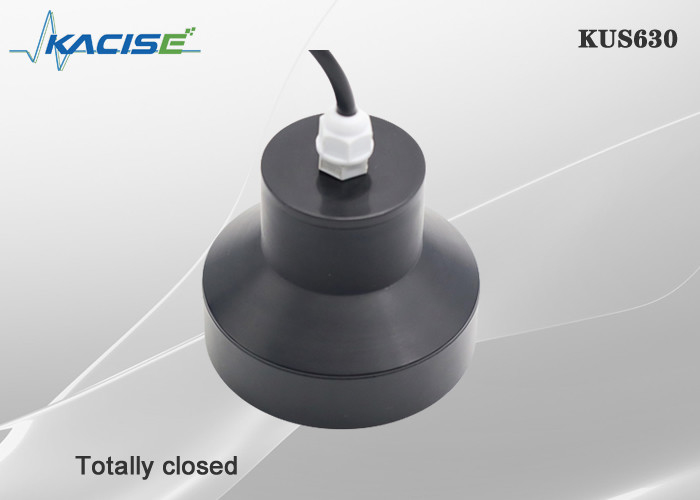

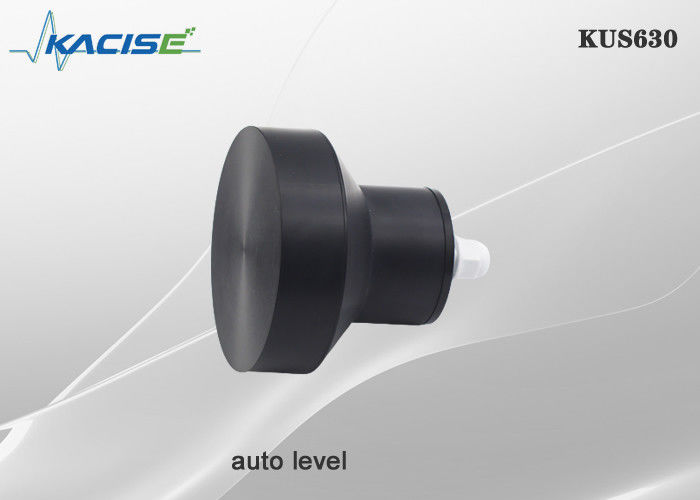

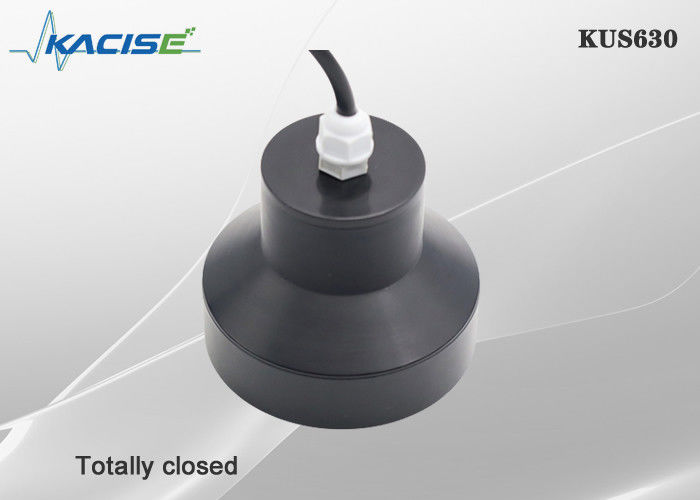

Метр серии KUS630 ультразвуковой ровный
1.Features
2. Размеры
Блок в диаграмме mm
соединения 3.Electrical и определения сигнала
Линия заказ | Цвет | Определение |
1 | Красный | Сила положительна |
2 | Черный | земля возвращения силы |
3 | Желтый цвет | Аналогового выхода, выход напряжения тока, выход переключателя текущего объема производства |
4 | Синь | RS485 A+ или uart TXD |
5 | Зеленый цвет | RS485 B- или uart RXD |
Цвет кабеля | Линия заказ | Опишите | Примечание |
красный | 1 | приведенный в действие мимо | Широкий входной сигнал напряжения тока 3.3V-30V |
черный | 2 | GND | |
желтый | 3 | Выход переключателя | Терминал переключателя, емкость нагрузки 1A 60V, поддерживает до 2 выхода переключателя с независимой логикой, 2 терминала 2 контакта переключателя, не различает между положительными и отрицательными поляками, и может быть соединен по желанию. |
Белый | 4 | Выход переключателя | |
коричневый | 4 | RS485A+ | |
зеленый | 5 | RS485B- |
описание 4.Parameter
Модель: KUS630 | |
Измеряя ряд |
0.6m… 12m |
Зона неслышимости |
0… 0.6m (не порекомендованы, что работает неустойчивая рабочая зона не позднее 0.6m, оно в этом ряде); минимальной версии слепой области 0.3m можно достигнуть, которой нужно быть подгонянным. |
Подача напряжения | 3,3… 24 v DC, пульсация 10% SS |
Работа настоящая |
мамы ≤ 45 (самая быстрая скорость измерения) Маломощная версия, расход энергии сна более менее чем 0.3mA, отправка расхода энергии 20mA (более менее чем 2ms), и получать расход энергии нет больше чем 8mA (более менее чем 150ms) |
Выходной сигнал |
1: Programmable аналогового выхода 0-10V. 2: Выход RS485. 3: Выход Uart серийный выход 4:4-20mA 5: Выход переключателя |
Точность измерения | ≤ 1% |
Компенсация влияния температуры | да |
условия труда
Работая температура | -25… 70℃ (248… 343K) |
Температура хранения | -40… 85℃ (233… 358K) |
другие инструкции
Электрическое соединение | кабель 5-core (аналогового выхода), кабель 6 ядров (выход переключателя); |
Класс защиты | IP68 |
Материал раковины | PVDF |
5. Упорядочение информации
KUS | Модель | Выход | Ряд | Опишите |
630A | Изготовление на заказ поддержки | |||
Custommade | ||||
0-10V | Сетноой-аналогов выход 0-10V | |||
0-5V | Сетноой-аналогов выход 0-5V | |||
0-3V | Сетноой-аналогов выход 0-3V | |||
4-20mA | Сетноой-аналогов выход 4-20mA | |||
SW | Выход переключателя | |||
Uart | Протокол выхода MODBUS RTU Uart серийный | |||
RS485 | RS485 протокол выхода MODBUS RTU | |||
XXX mm |
Mmmeans XXX максимальное расстояние измерения (default1000mm) |
|||
KUS | 550 | RS485 | 10000mm |
