| Место происхождения: | Китай (материк) |
| Фирменное наименование: | Kacise |
| Сертификация: | certificate of explosion-proof, CE |
| Номер модели: | GXEFM2000 |
| Количество мин заказа: | 1PCS |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | каждый блок имеет индивидуальную коробку и все коробки упакованы в запросах стандартных пакетов или |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | L/C, D/A, T/T, D/P, западное соединение, MoneyGram |
| Поставка способности: | 1000 частей в неделю |
| Тип: | GXEFM2000 | Основное измеренное значение: | Скорость подачи |
|---|---|---|---|

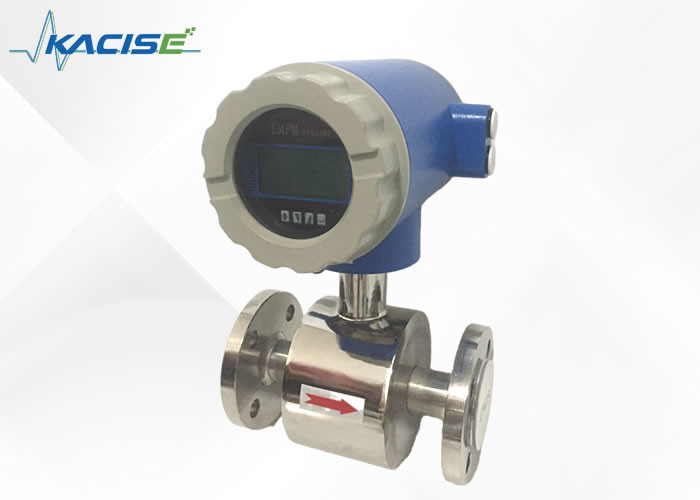

| Продукт: | Электромагнитный измеритель прокачки | Электропитание: | стандартное 220VAC |
| Название продукта: | Электромагнитный счетчик- расходомер | Выход: | DP 4-20mA /RS485/HART/PROFIBUS |
| Высокий свет: | Гигиенический электромагнитный измеритель прокачки,Магнитный гигиенический электромагнитный измеритель прокачки,Счетчик- расходомер индустрии напитка магнитный |
||
Введение
Магнитные измерители прокачки могут осуществить что местный сигнал электрического тока индикации и выхода 4-20mA могущие понадобиться для того чтобы записать, отрегулировать и проконтролировать. Электромагнитные измерители прокачки широко использованы в промышленных секторах как химическая промышленность, охрана окружающей среды, металлургия, делать фармацевтических, бумаги, водоснабжение и удаление etc.
Кроме измеряющ подача общего проводного жидкостного электромагнитного измерителя прокачки может измерить подачу жидкост-твердой смешанной жидкости, густовязкой жидкости и соли, сильной кислоты и сильного алкалиа.
Особенности
1. Простые структуры, фирма, отсутствие передвижные части и длинная жизнь деятельности.
2. Отсутствие перехватывая жидких частей, отсутствие потери давления и закупоривать жидкости.
3. Отсутствие механическая инерция, быстрый ответ и хорошая стабильность, применение в автоматическом рассмотрении, регулировка & контролировать.
4. Измеряя точность не влияемая на физическими параметрами как стиль, температура, выкостность, плотность и давление.
6. Поставьте много стилей измерителей прокачки как встроенный тип и тип ввода, etc. Примите память EEPROM для того чтобы измерить предохранение от данным по деятельности, безопасным и надежным памяти.
7. высокий датчик давления с вкладышем PFA устойчив к высокому давлению и отрицательному давлению, и доступен для химии и въедливого решения.
8. Он применим не только к общему процессу, но также в жестких применениях как минирование, papermaking, печенье, etc.
Технические данные
Измеряя система
| Измеряя принцип | Закон Фарадея |
| Ряд применения | Электрически проводные жидкости |
| Измеренное значение | |
| Основное измеренное значение | Скорость подачи |
| Вторичное измеренное значение | Подача тома |
Дизайн
| Особенности | Полностью сваренный не требующий ухода датчик |
| Версия фланца с полным бурит трубку подачи | |
| Стандартные так же, как более высокие оценки давления | |
| Ряд большого диаметра от DN15~3000 с изрезанными вкладышами одобренными для питьевой воды | |
| Длины ввода индустрии специфические | |
| Модульная конструкция | Измерительная система состоит из датчика подачи и конвертера сигнала. Она доступна как компакт и как отдельная версия |
| Компактная версия | С конвертером 511B: сила 110~240Vac |
| С конвертером 521B: сила DC 18~36V | |
| С W800L/W800W: Сила батареи | |
| Удаленная версия |
В версии держателя стены с конвертером 211B (110~240Vac или 221B DC конвертера 18~36V |
| С конвертером W800F: Сила батареи | |
| Ряд измерения | -12… +12m/s /-40.. +40ft/s |
Измеряя точность
| Условия ссылки | Условия подачи подобные EN 29104 |
| Средство: вода | |
| Электрическая проводимость: ≥300μs/cm | |
| Температура: +10~+30℃/+50~+80℉ |
| Setion входа: ≥5DN | |
| Рабочее давение: 1Bar/14.5psig | |
| Точность измерителя прокачки | Стандарт: 0,5% из тарифа |
| Опционный: 0,2% из тарифа |
Эксплуатационные режимы
| Температура | |
| Отростчатая температура | Трудный резиновый вкладыш: -5~+60℃ |
| Вкладыш полипропилена: -5~+90℃ | |
| Вкладыш PTEF: -5~+120℃ | |
| Температура окружающей среды | Стандарт (с алюминиевым снабжением жилищем конвертера) |
|
-20~+60℃ (защитите электрооборудование против само-топления с температурой окружающей среды над 55℃ |
|
| Температура Stroage | -20~70℃ |
| Давление | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| Другое давление по запросу | |
| Длина ввода ISO | Опционный для DN15~600 |
| ASME B16.5 | 1~24»: 150lb RF |
| Другое давление по запросу | |
| JIS | DN10~1000/2~40": 10K |
| Другое давление по запросу | |
| Падение давления | Незначительный |
| Жидкость | |
| Физическое состояние | Проводные жидкости |
| Электрическая проводимость | ≥5μs/cm |
| Допустимое содержание газа (том) | ≤5% |
| Допустимое содержание твердых веществ | ≤70% |
Условия установки
| Установка | Позаботьтесь которое пропускает датчик всегда полно заполнено |
| Для детальной информации см. главу «предосторежения для установки» | |
| Направление подачи | Передний и обратный |
| Стрелка на датчике подачи показывает положительное направление подачи | |
| Бег входа | ≥5 DN |
| Бег выхода | ≥2 DN |
Отростчатое соединение
| Фланец | |
| EN1092-1 | DN25~3000 в PN6~40 |
| ASME | 1~120" в 150 lb RF |
| JIS | 25~1000 в 10~20k |
| Дизайн поверхности набивкой | RF |
| Другие размеры или оценки давления по запросу | |
Упорядочение информации
| Модельный код суффикса | Описание | ||||||||||
| GXEFM3000 | -1200 | - Com | -4mA | - Харт | - DC | - Pt | - Teflon1 | - GR | - D1400 | - Exd IIC T6 Gb | |
| Диаметр | - XXXX | 4 Digitals: например: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| Передатчик | - Com | Компактный тип | |||||||||
| - Бэр | Удаленный тип | ||||||||||
| - Летучая мышь | Тип электропитания батареи | ||||||||||
| - PRO | тип управления производственным процессом | ||||||||||
| Сигнал Outpt | - N | Отсутствие выхода | |||||||||
| -4mA | 4-20mA | ||||||||||
| - Pul | ИМП ульс 1~5KHz | ||||||||||
| -4Pul | 4~20mA/1~5KHz | ||||||||||
| Сообщение | - N | Отсутствие сообщения | |||||||||
| - Харт | ХАРТ | ||||||||||
| - MOD | MODBUS-RTU | ||||||||||
| - PRO | PROFIBUS | ||||||||||
| - GPRS | Сеть GPRS | ||||||||||
| - CDMA | Сеть CDMA | ||||||||||
| - WHRT | Беспроводной ХАРТ | ||||||||||
| - Другой | специальное распоряжение | ||||||||||
| Электропитание | - AC | 85V ~250Vac@46 ~63Hz номинальное 20W |
|||||||||
| - DC | 20~36VDC номинальное 20W | ||||||||||
| - Летучая мышь | Электропитание батареи | ||||||||||
| - Bat+ | Электропитание батареи +12Vdc двойное | ||||||||||
| Другой | особенный запрос | ||||||||||
| Материал Electorde | -316L | Нержавеющая сталь 316L | |||||||||
| - HasB | Hastelloy b | ||||||||||
| - HasC | Hastelloy C276 | ||||||||||
| - Pt | Платина | ||||||||||
| - Животики | Тантал | ||||||||||
| - Ti | Титан | ||||||||||
| - WC | карбид wolfram | ||||||||||
| Материал вкладыша | - Rub1 | Неопрен (- 20-60℃) | |||||||||
| - Rub2 | Неопрен (- 20-90℃) | ||||||||||
| - Tef1 | polytetrafluroethylene (- 30-120℃) | ||||||||||
| - Tef2 | polytetrafluroethylene (- 20-160℃) | ||||||||||
| - P | Полиуретан | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| - PFA | DFA | ||||||||||
| - ETFE | Tetraflurorethylene этилена | ||||||||||
| Зазмеление кольца | - N | Отсутствие заземляя кольца | |||||||||
| - GR | Зазмеление кольца | ||||||||||
| - GE | Заземляющий электрод | ||||||||||
| Влажный атрибут соединения части | - DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 etc |
|||||||||
| - ОСЬ | ОСЬ: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| - WF | Соединение вафли (доступное для DN2.5; Материал тела измерителя прокачки DN6): нержавеющая сталь | ||||||||||

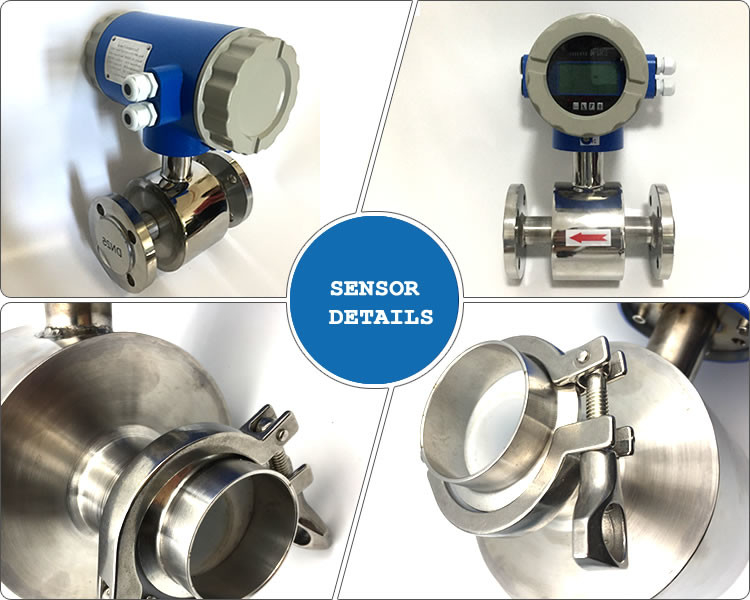

| - TR | Три-струбцина для санитарного типа (материала тела: нержавеющая сталь) | ||||||||||
| Взрывно-защитная ранг | - Exd IIC T6 Gb | Exd IIC T6 Gb | |||||||||
| - N | |||||||||||
