Name: Ультразвуковой датчик расстояния типа M30 с защитой IP65 и высокой точностью ≤ 1% для точного измерения уровня
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: КУС3000 М30-Тип1
Price: 1,000.10 USD
Availability: InStock

Домой > продукты > ультразвуковой датчик датчика >

Ультразвуковой датчик расстояния типа M30 с защитой IP65 и высокой точностью ≤ 1% для точного измерения уровня

Ультразвуковой датчик датчика KUS3000

Ультразвуковой датчик датчика для расстояния

Датчик близости уровня KUS3000

Место происхождения:

Китай

Фирменное наименование:

Kacise

Сертификация:

Номер модели:

КУС3000 М30-Тип1

Документ:

KUS3000 Ultrasonic Level Me....1.pdf

Свяжитесь с нами

Запросите цитату

Подробная информация о продукции

Диапазон:

200...2000 мм

Зона неслышимости:

200 мм

Время ответа:

10 мс

Напряжение питания:

13...30 В постоянного тока

Ток холостого хода:

МАМЫ ≤ 45

Повторяемость:

≤ 1%

Выделить:

Ультразвуковой датчик датчика KUS3000

Ультразвуковой датчик датчика для расстояния

Датчик близости уровня KUS3000

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

15*20*15cm, 0.3kg

Время доставки

5-8 рабочих дней

Условия оплаты

LC,D/A,D/P,T/T,Western Union,MoneyGram

Поставка способности

100+

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

Ультразвуковый датчик уровня резервуара KUS650 с защитой IP65 и диапазоном обнаружения 200 мм ~ 3000 мм для очистки сточных вод

Лучшая цена

Видео

Ультразвуковый датчик уровня топливного бака KUM2500C с разрешением измерения 0,1 мм, защитой IP67 и интерфейсом RS232/RS485/TTL/4-20mA

Лучшая цена

Видео

Бесконтактный ультразвуковой датчик уровня воды длиной 15 м с выходом RS485, защита IP68, коррозионная стойкость, высокая чувствительность

Лучшая цена

Видео

Самый маленький или миниатюрный материал ультразвукового датчика ПВДФ уровня жидкости

Лучшая цена

Свяжитесь с нами

Свяжитесь сейчас

Описание продукта

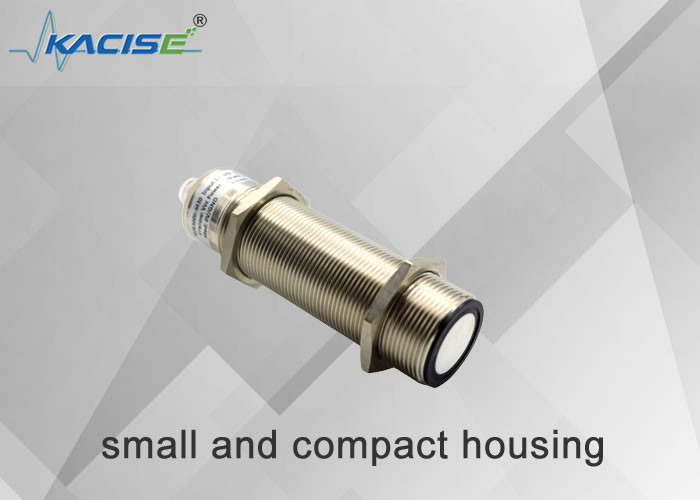

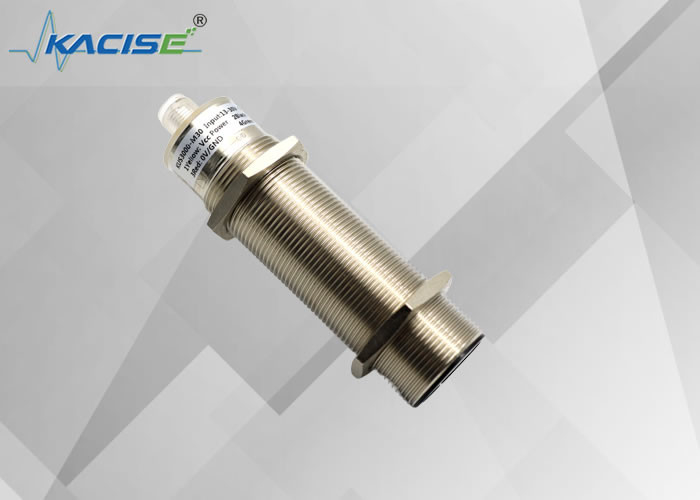

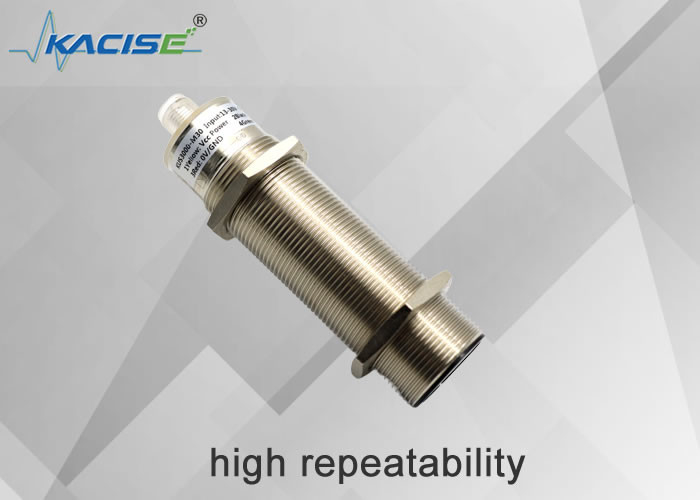

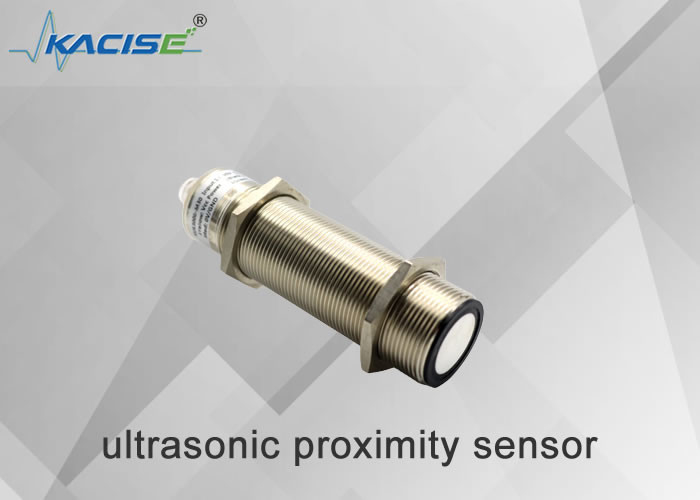

Компактный и высокоточный ультразвуковой датчик расстояния KUS3000 M30

Ультразвуковой датчик расстояния KUS3000 M30 отличается компактными размерами и высокой точностью, что делает его идеальным для различных промышленных применений, требующих точного измерения расстояния.

Габаритная структура

Все размеры указаны в миллиметрах.

Электрический интерфейс

Данный продукт имеет две спецификации кабеля. Смешанный кабель по умолчанию основан на спецификациях, полученных от клиента.

Кабель типа А	Кабель типа B
Контакт 1: Коричневый	Контакт 1: Желтый
Контакт 2: Белый	Контакт 2: Черный
Контакт 3: Синий	Контакт 3: Красный
Контакт 4: Черный	Контакт 4: Зеленый

Технические параметры

Диапазон	200...2000 мм
Регулируемый диапазон интервала	200...2000 мм
Мертвая зона	0...200 мм
Время отклика	Прибл. 10 мс

Индикаторные лампы

Синий светодиод	Синий свет мигает, указывая на возможность калибровки. Постоянный синий свет указывает на нормальное питание. Синий свет мигает в течение 5 минут после включения, указывая на возможность регулировки выхода и калибровки. Через 5 минут постоянный синий свет означает, что команды калибровки не могут быть получены.
Желтый светодиод	Указывает, обнаружен ли измеряемый объект. Во время калибровки мигающий желтый свет указывает на то, что текущее состояние калибровки заблокировано и может быть переключено в следующее состояние.
Красный светодиод	Обычно выключен во время работы. Красный свет указывает на неисправность. Во время калибровки мигающий красный свет указывает на то, что датчик заблокировал текущую потерю эха или состояние бесконечности, позволяя пользователю перейти к следующему состоянию калибровки.

Электрические параметры

Напряжение питания	13...30 В постоянного тока (специальные требования к широкому напряжению могут быть выполнены на заказ)
Ток холостого хода I₀	≤ 45 мА

Модели для Интернета вещей

Напряжение питания	3,3-12 В постоянного тока, пульсации 10% SS
Потребляемая мощность I₀	≤ 15 мА, режим сна ≤ 1 мА, пробуждение по последовательному порту

Выход

Тип выхода	Дискретный выход PNP (нормально разомкнутый/нормально замкнутый, калибруемый) Дискретный выход NPN (нормально разомкнутый/нормально замкнутый, программируемый) Аналоговый выход напряжения 0-10 В (программируемый) Аналоговый выход 4-20 мА (программируемый) Выход RS485 E4 (программируемый)
Перегрузка по току Ie	200 мА (защита от обратной полярности, защита от короткого замыкания)
Настройки по умолчанию	M18: Точка переключения A1: 150 мм, Точка переключения A2: 1000 мм M30 Тип 1: Точка переключения A1: 200 мм, Точка переключения A2: 2000 мм M30 Тип 2: Точка переключения A1: 300 мм, Точка переключения A2: 4000 мм M30 Тип 3: Точка переключения A1: 500 мм, Точка переключения A2: 6000 мм
Падение напряжения на выходе	≤ 2,5 В
Повторяемость	≤ 1%
Частота уровня включения/выключения	≤ 13 Гц (высокая частота может быть выполнена на заказ)
Амплитуда характеристики гистерезиса по умолчанию	5% от установленного значения (специальные требования могут быть выполнены на заказ)
Диапазон температурной компенсации	-40°C до 85°C

Требования к температуре

Рабочая температура	-25°C до 70°C (248K до 343K)
Температура хранения	-40°C до 85°C (233K до 358K)

Механические характеристики

Разъем	Разъем V1 (M12×1), 4-контактный
Класс защиты	IP65 (другие могут быть выполнены на заказ)
Материал корпуса	Никелированная медь (другие могут быть выполнены на заказ)

Важное примечание по подключению

Когда продукты M18 и M30 имеют аналоговый выход 4-20 мА, метод подключения измерительного прибора отличается от продуктов 550/600. Поскольку выходной терминал продуктов M18 и M30 питается от VDD (как показано на рисунке 1), измерительный прибор должен быть подключен между портом питания и выходным терминалом. Схема подключения показана на рисунке 2.

Рисунок 1: Схема цепи питания выхода

Рисунок 2: Принципиальная схема метода подключения
