Место происхождения:
Китай (Континент)
Фирменное наименование:
KACISE
Сертификация:
certificate of explosion-proof, CE
Номер модели:
KUS600
Документ:

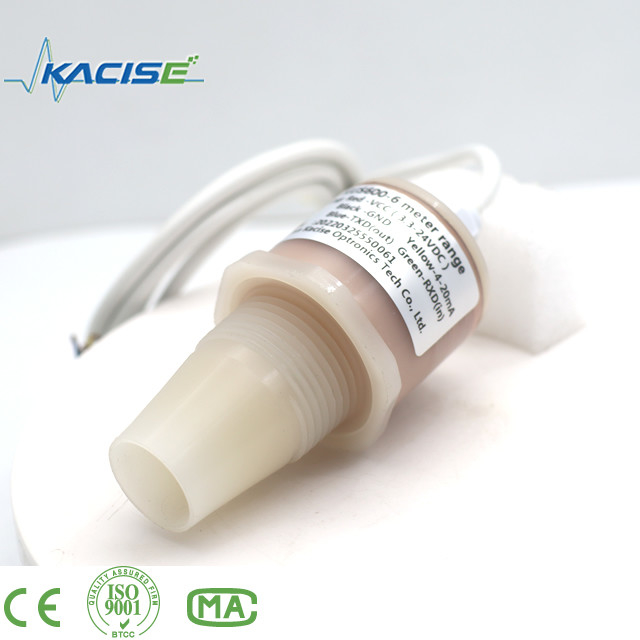

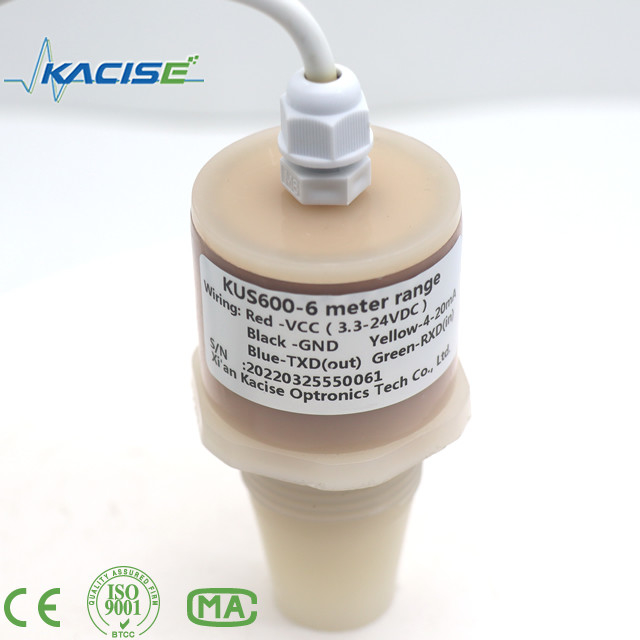

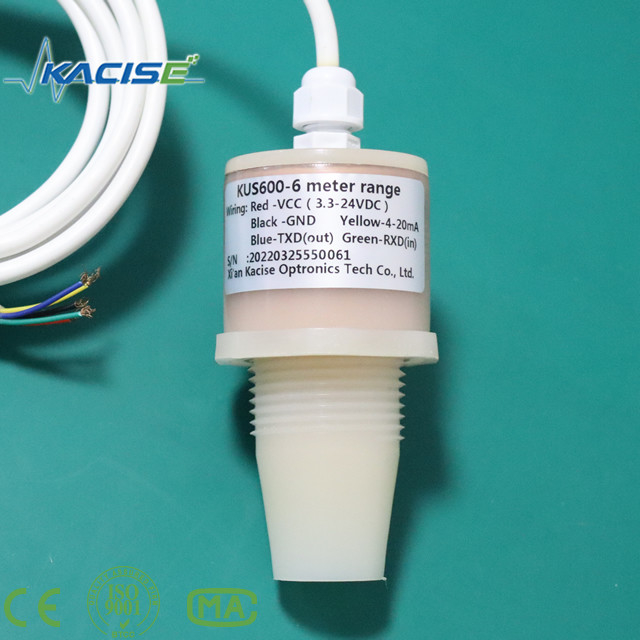

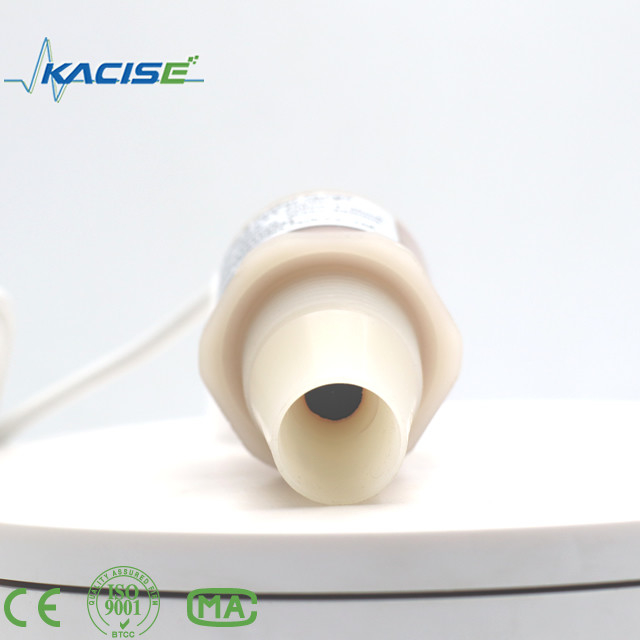

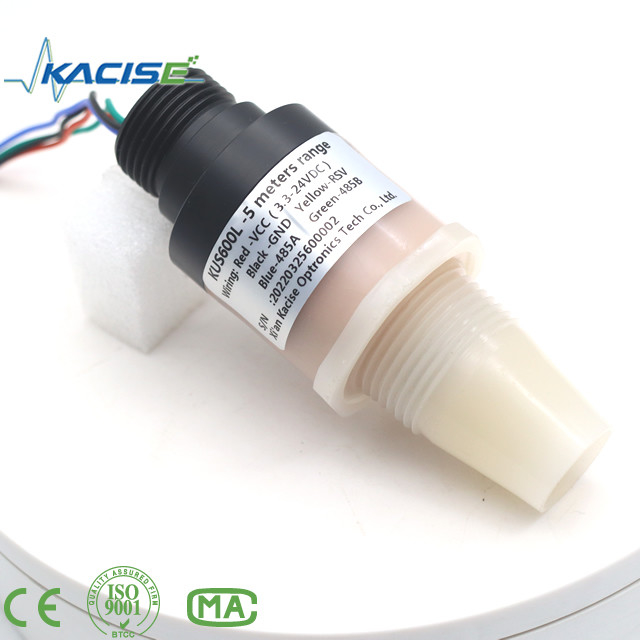

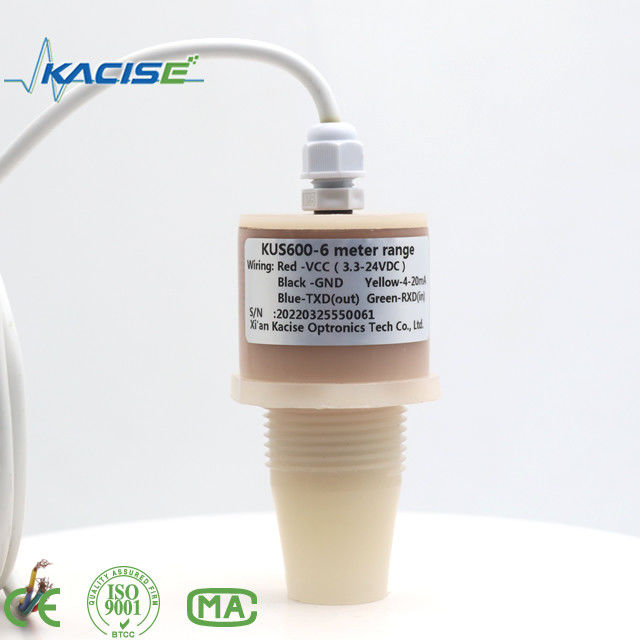

Ультразвуковой датчик KUS600 из материалов PVDF/PTFE используется для измерения расстояния и уровня жидкости.
Атрибут | Стоимость |
---|---|
Расстояние измерения | 0.6м-5м |
Слепое пятно | 0... 600 мм |
Электрическое питание | 3.3V-24V |
Потребление энергии | Состояние сна: <0,3mA Состояние волны: < 20mA (время волны < 1 ms) Состояние обнаружения: <5mA |
Уровень защиты | IP68 |
Материал раковины | ПВХ/ПВДФ/ПТФЕ |
Точность в диапазоне | ≤ 1% F.S. |
Диапазон разрешения | 0.1 мм |
Рабочий ток | ≤ 45 мА |
Выходная модель | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
Температура окружающей среды | -40...85°C (233...358K) |
Электрическое соединение | 5-ядерный кабель (аналоговый выход), 6-ядерный кабель (выход коммутатора) |
Единица в диаграмме - мм.
Цвет кабеля | Пин | Описание | Примечание |
---|---|---|---|
Красный | 1 | Электрическое питание | |
Черный | 2 | ГНД | |
Желтый | 3 | Аналоговый выход | 600B будет работать в режиме 1 или 0 не может работать в режиме энергосбережения, если используется аналогичный выход 4-20mA, 0-3.3V 0-5V. |
Синий | 4 | RS485A+ | TTL-TXD для выходного сигнала ttl |
Зеленый | 5 | RS485B- | TTL-RXD для выходного сигнала ttl |
Цвет кабеля | Пин | Описание | Примечание |
---|---|---|---|
Красный | 1 | Электрическое питание | |
Черный | 2 | ГНД | |
Желтый | 3 | Выход переключателя | Ток нагрузки 1A@60V |
Белый | 4 | Выход переключателя | |
Коричневый | 5 | RS485A+ | TTL-TXD для выходного сигнала ttl |
Зеленый | 6 | RS485B- | TTL-RXD для выходного сигнала ttl |
Диапазон обнаружения | 600...5000 мм @ 3,3 В питания. расстояние измерения может достигать 6 метров, если питание 24 В. |
Диапазон регулировки | 300... 5000 мм |
Непригодная площадь | 0...600 мм |
Задержка ответа | приблизительно 10 мс |
Материал | PVDF |
Рабочее напряжение UB | 3.3...24 В постоянного тока, риппли 10% СС |
Ток питания без нагрузки I0 | Активный период ≤ 20 мА и ≤ 0,3 мА во время сна |
