Способ рассеивания Онлайн датчик туманности Анти-интерференция

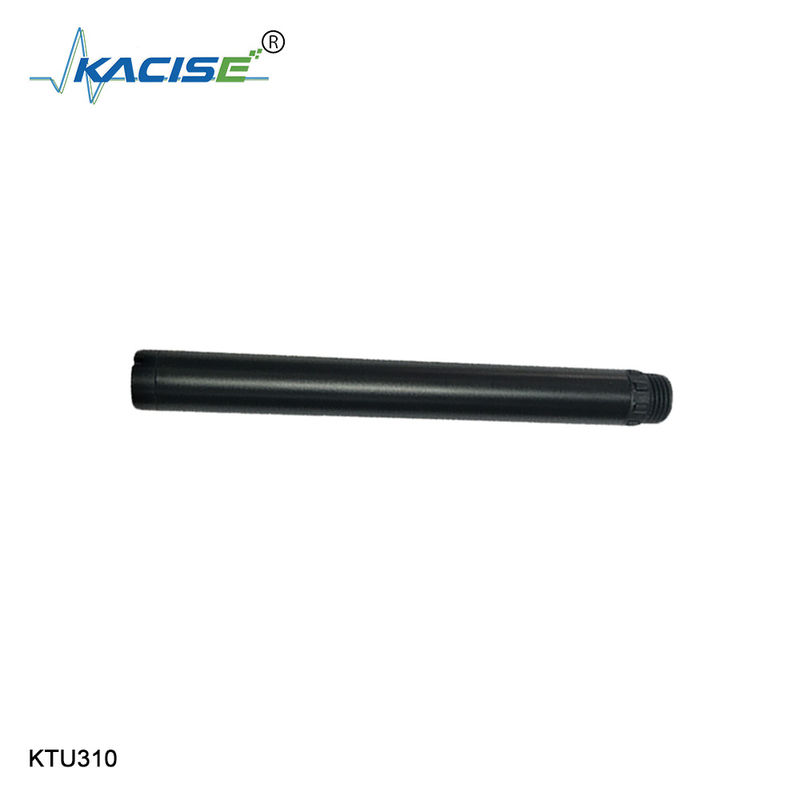

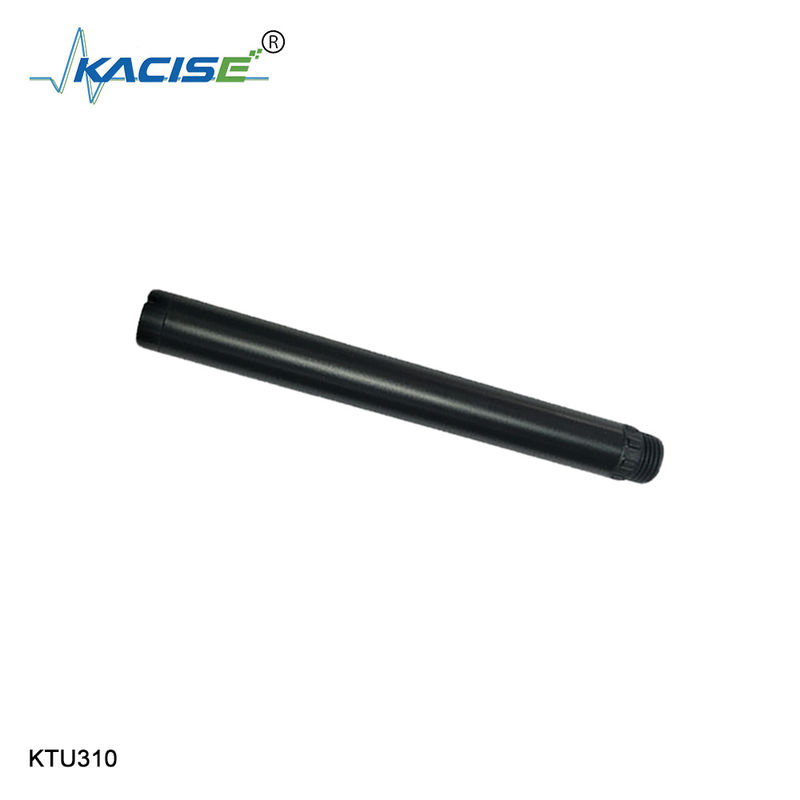

KTU310 Онлайн датчик мутности 90 ° Угол рассеивания Принцип волокна Структура, сильная антиинтерференция способность

1Принцип

Интегрированный онлайн турбидиметр KTU310 разработан и изготовлен по принципу рассеивания света.свет рассеивается материалом туманности в образце воды;. The turbidity in the water sample can be calculated by measuring the intensity of the scattered light in the vertical direction of the incident light and comparing it with the internal calibration value, окончательное значение выводится после линеаризации.

2.Функция

Принцип рассеяния под углом 90°, встроенный датчик температуры

Поддержка протокола RS-485, Modbus/RTU

Структура волокна, сильная антиинтерферентная способность внешнего света

Инфракрасный светодиодный источник света, высокая стабильность

IP68, щит, глубина воды, 20 метров

Удобный, быстрый, стабильный и легкий в обслуживании

3Технические характеристики

4- Размерный рисунок.

Советы: Измерение затуманенности с помощью мутника

Одним из наиболее распространенных методов измерения туманности является счетчик туманности.Эти приборы используют источник света и один или несколько детекторов для измерения света, рассеянного частицами в образцах воды.


Рассеивание света

Чем больше частица, тем больше света будет рассеяться вперед.

Свет рассеивается и поглощается частицами в воде. Даже чистая вода будет иметь крошечное рассеивание света из-за наличия растворенных частиц и молекул.Это рассеяние может быть в любом направлении, а интенсивность в любом данном направлении зависит как от источника света, так и от размера частиц.рассеяние симметрично во всех направленияхОднако чем больше частица, тем больше света будет рассеяться вперед (далеко от луча света).

В целом, более короткие длины волн будут рассеиваться больше, чем более длинные длины волн для того же размера частиц.³²Более короткие длины волн также более восприимчивы к поглощению цветными молекулами в образце.³²Это одна из причин, по которой измерения туманности, выполненные с помощью различных методов, часто не сопоставимы. Если источник света отличается, рассеивание света будет отличаться.В то время как это учитывается в расчетах, гарантируются эквивалентные результаты.

Расстояние, пройденное рассеянным светом, также влияет на показания туманности.чем лучше разрешение прибора при низких уровнях туманностиНаиболее длинные длины пути находятся на 90 и 180 градусов. однако увеличение длины пути жертвует диапазоном измерений.1 и методы ISO 7027 ограничивают длину светового пути в общей сложности до 10 смУменьшение длины пути (например, фотодетектор на основе обратного рассеяния) увеличивает верхний предел измерения туманности.

Тем не менее, чем больше частиц присутствует в образце, тем больше свет будет рассеиваться.и преобразовать это чтение в измерение туманностиНекоторые турбидиметры предназначены для компенсации поглощения цвета и высокой туманности, в то время как другие предназначены для точных и точных показаний при очень низких уровнях туманности.В большинстве случаев для измерения туманности используется нефлометрическая технология., хотя существуют аттенуация и ратиометрические приборы.
