Разбрасывающ датчик замутненности метода онлайн противоинтерференционный

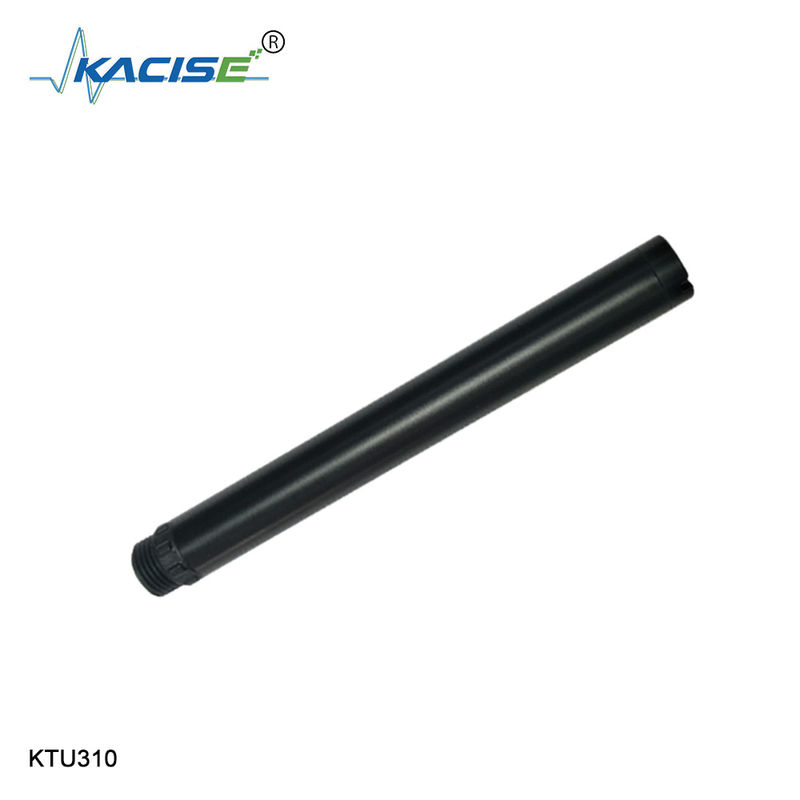

Онлайн структура волокна принципа разброса по углам датчика 90° замутненности KTU310, сильная противоинтерференционная способность

1.Principle

KTU310 интегрировало онлайн turbidimeter конструировано и сделано принципом разбрасывать светлое turbidimeter. Когда луч света входит в проба воды, свет разбросан материалом замутненности в проба воды. Замутненность в проба воды может быть высчитана путем измерять интенсивность разбросанного света в вертикальном направлении света случая и сравнивающ его с внутренним значением тарировки, окончательное значение выход после выпрямления.

2.Feature

принцип разброса по углам 90°, встроенный датчик температуры

Поддержка RS-485, протокол Modbus/RTU

Структура волокна, сильная противоинтерференционная способность внешнего огня

Ультракрасный источник света СИД, высокая стабильность

IP68, экран, глубина воды, 20 метров

Удобный, быстрый, стабилизированный, и легкий для поддержания

спецификации 3.Technical

чертеж 4.Dimensional

Подсказки: ДРУГ Turbiwell

EPA одобрило нефелометр альтернативного метода внеконтактный

Этот метод уникален в этом оно EPA-одобренный метод контроля замутненности на внеконтактное turbidimeter ⁴⁹. Как внеконтактное, или поверхность разбросайте, нефелометр, ДРУГ планируют Turbiwell для непрерывного мониторинга, как другие отростчатые или онлайн контролируя аппаратуры. До 2009, не не будетразбрасывать дизайн одобрил USEPA.

Этот дизайн требует что источник света СИД со спектральным ответом между 400 и 600 nm. Световой луч случая должен быть двинут под углом для достижения поверхности воды на угле 45 градусов, +/- 5 градусов. Splitter луча должен быть использован для того чтобы отклонить небольшую часть этого светового луча прежде чем он ударяет воду. Этот отклоненный луч использован как сигнал ссылки к контролировать интенсивность света. Основной фотодетектор установил на прямоугольное на источник света и должен иметь пиковый спектральный ответ между 400-600 nm. Алгоритм после этого определяет уровни замутненности основанные на интенсивности света сигналов разбросанных и ссылки.

Хотя оно для того чтобыразбросать дизайн, полное расстояние путешествованное световым лучем (от источника СИД к фотодетектору) не должно превысить 10 см. Быть одобренным EPA, этот метод можно только использовать для ряда 0-40 NTU. Однако, нефелометр самого можно использовать до 200 NTU, хотя эти чтения не будут учтены EPA-уступчивым.
