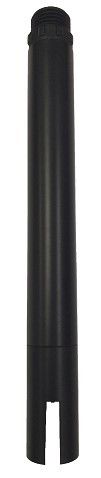

KEC310 Онлайн датчик проводимости легкий в установке Подводная установка Ip68

1.Окружение применения

Питьевая вода/поверхностная вода/различные источники воды/промышленная очистка воды

2.Функция

• Выходный сигнал: RS-485 ((Modbus/RTU протокол)
• Удобно подключаться к ПЛК, DCS, промышленному компьютеру управления, генеральному контроллеру, бумажному инструменту записи или сенсорному экрану и другому стороннему оборудованию.

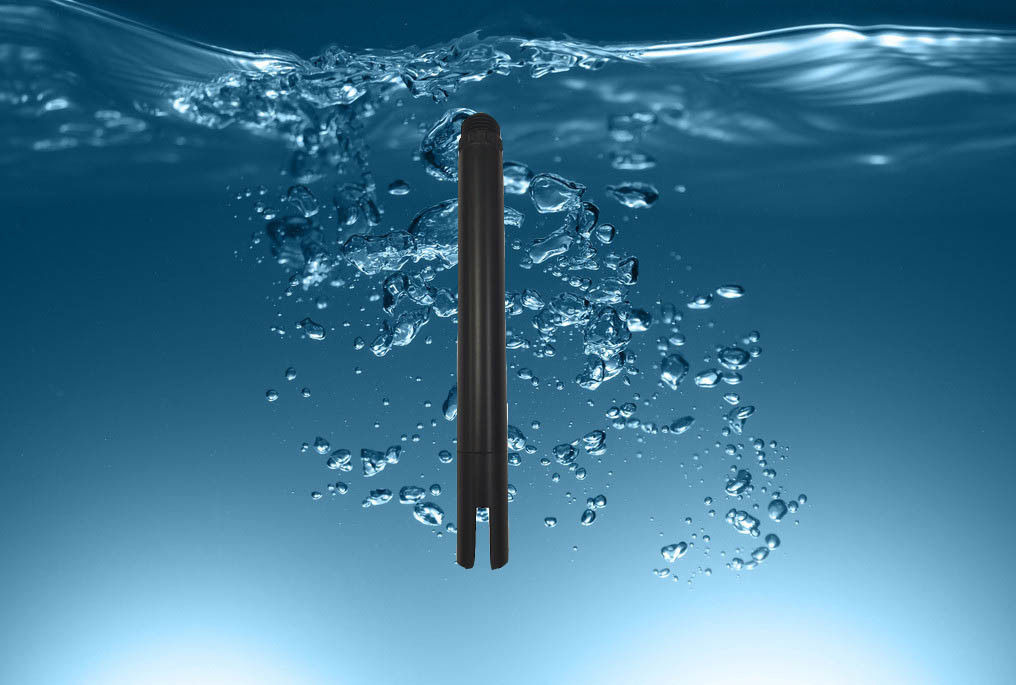

• Легко устанавливается: подводная установка.
• IP68, уровень сдерживания.

3Технические характеристики

4- Размерный рисунок.

5Установка

Примечание: Не менее 2 см от нижней и боковой стен контейнера во время установки и испытаний.

6Электролитическая проводимость и ее измерение

В жидкостях нашего организма - крови, лимфе и промежуточной жидкости - содержится высокая концентрация хлорида натрия и других минералов; все они являются электролитами; проводимость крови составляет примерно 0.54 S/m при 37°C

Проводимость водных растворов, в которых электрический ток переносится заряженными ионами, определяется количеством носителей заряда (концентрация),скорость их движения (мобильность ионов зависит от температуры раствора) и заряд, который они несут (валентность ионов)Поэтому в большинстве водных растворов более высокая концентрация приведет к большему количеству ионов и, следовательно, к более высокой проводимости.проводимость может начать снижаться с увеличением концентрацииСледовательно, две разные концентрации одной и той же соли могут иметь одинаковую проводимость.

Температура также влияет на проводимость, потому что при более высоких температурах ионы двигаются быстрее, увеличивая проводимость.Обычная дистиллированная вода в равновесии с содержанием углекислого газа в воздухе и общего количества растворенных твердых веществ менее 10 мг/л имеет проводимость около 20 мкС/смПроводимость различных растворов приведена ниже.

Проводимость дистиллированной воды составляет приблизительно 0,055 μS/cm

Два электрода датчика проводимости (слева) и датчика температуры (справа), используемых для автоматической компенсации температуры (ATC) в TDS-измерителе

Для определения проводимости раствора,обычно используется счетчик проводимости или сопротивления (они технически одинаковы), а измеренное значение затем вручную или автоматически пересчитывается на проводимостьЭто происходит с учетом физических характеристик измерительного устройства или датчика, включая площадь электродов и расстояние между двумя электродами.Датчики довольно простые.: они состоят из пары электродов, погруженных в раствор электролита.константа ячейки, который дается как отношение расстояния между электродамиDк площади, нормальной для потокаА.:

K = D/A

Эта формула хорошо работает, когда площадь электродов намного больше расстояния между ними, потому что в этом случае большая часть электрического тока течет непосредственно между электродами.на 1 кубический сантиметр жидкостиK = D/A= 1 см/1 см2 = 1 см−1. Обратите внимание, что клетки с небольшими электродами с большим расстоянием имеют константы клетки 1,0 см−1 или более, в то время как клетки с большими и близко расположенными электродами имеют константы 0.1 см−1 или менееКонстанта ячейки различных устройств для измерения проводимости варьируется от 0,01 до 100 см-1.

Теоретическая константа ячейки: слеваК= 0,01 см-1, вправо К= 1 см−1

Для получения проводимости из измеренной проводимости используется следующая формула:

σ = K ∙ G

где

σпроводимость раствора в S/см,

Кявляется постоянной клетки в см−1,

Gявляется проводимостью ячейки в Сименсе.

Константа ячейки обычно не рассчитывается, а измеряется для конкретного измерительного устройства или установки с использованием раствора известной проводимости.который автоматически рассчитывает проводимость из измеренной проводимости или сопротивленияПоскольку проводимость зависит от температуры раствора, devices for measuring conductivity often contain a temperature sensor that allows measuring the temperature and providing the automatic temperature compensation (ATC) to the standard temperature of 25°C.

Самый простой метод измерения проводимости - это применение напряжения к двум плоским электродам, погруженным в раствор, и измерение получаемого тока.Согласно закону Ома, проводимостьGсоотношение токаЯ...к напряжениюV:

G = I/V

Однако все не так просто, как кажется. Существует много трудностей. Когда используется постоянное напряжение, ионы могут накапливаться возле поверхностей электродов и на поверхностях могут происходить химические реакции.Это приведет к увеличению сопротивления поляризации на поверхности электродовЕсли мы попытаемся измерить сопротивление, например, раствора хлорида натрия с помощью мультиметра,мы ясно увидим, что показания на дисплее увеличиваются довольно быстроДля смягчения этой проблемы часто используются четыре электрода вместо двух.

Поляризация электродов может быть предотвращена или уменьшена путем применения переменного тока и регулирования частоты измерения.где сопротивление поляризации сравнительно малоДля измерения высокой проводимости используются более высокие частоты.Современные цифровые 2-электродные счетчики проводимости обычно используют сложные формы волн переменного тока и компенсацию температурыОни калибровываются на заводе и часто требуется перекалибровка в поле из-за постоянных изменений ячейки со временем.Он может быть изменен из-за загрязнения или физико-химической модификации электродов.

В традиционном двухэлектродном счетчике проводимости между двумя электродами применяется переменное напряжение, и измеряется получаемый ток.имеет один недостаток: он измеряет не только сопротивление раствора, но и сопротивление, вызванное поляризацией электродов.Для минимизации эффекта поляризации часто используются 4-электродные элементы, а также платиновые элементы, покрытые платиновым черным.
