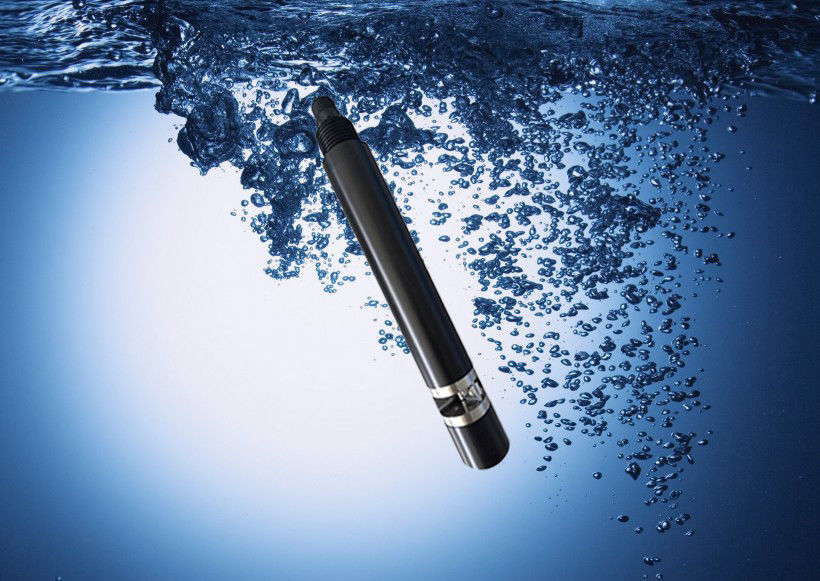

KCD310 Онлайн датчик СОД без реагентов без загрязнения небольшой размер более удобный СОД туманность и температура

1Принцип

Многие органические соединения, растворенные в воде, поглощают ультрафиолетовый свет.содержание растворенных органических загрязнителей в воде может быть точно измерено путем измерения поглощения этих органических соединений ультрафиолетовым светом длиной волны 254 нм. KCD310 онлайн датчик COD использует два источника света, один ультрафиолетовый свет для измерения содержания COD в воде, другой эталонный свет для измерения мутности воды, кроме того,Снижение оптического пути компенсируется специальным алгоритмом., которые могут в определенной степени устранить помехи твердых частиц, чтобы достичь более стабильного и надежного измерения.

2Особенности

• Без реагентов, без загрязнения, экономическая и экологическая защита
• Небольшие размеры, более удобная установка, непрерывный онлайн-мониторинг качества воды
• Можно измерить треску, мутность и температуру
• Автоматически компенсирует помехи по туманности
• С чистящей щеткой для предотвращения биологической адгезии
• Небольшое смещение, быстрая реакция, более точные измерения
• Даже долгосрочный мониторинг чрезвычайно стабилен.
• Без обслуживания, длительный срок службы и низкая стоимость
• Цифровой датчик, интерфейс RS-485, протокол Modbus/RTU
• Электроника малой мощности, конструкция против помех

3Технические характеристики

4- Размерный рисунок.

Примечание: соединитель датчика является водонепроницаемым соединителем ядра M16-5

5Установка и электрическое соединение

5.1 Установка

При подвешенном датчике следует избегать из-за потока воды, установить датчик, не более чем в 2 метрах от глубины поверхности воды в датчик, который врезается в стену или другую гидравлическую конструкцию,Если ток очень сильныйПожалуйста, почини сенсор.

Установите датчик не дальше, чем на 2 метра от поверхности воды.

Датчик был понижен на 30 см ниже минимального уровня воды, учитывая колебания уровня воды.

Датчик помещается в воду, где нет пузырей.

Рекомендуется установить кабельное покрытие за пределами сенсорного кабеля.

5.2 Электрическое соединение

Кабель представляет собой 4-ядерный скрученный пары защищенный провод, определенный в последовательности линий:

Красный провод -- кабель питания (12 ~ 24VDC)

Черная линия (GND)

Голубая линия - 485а

Белая линия - 485b

Перед электрификацией следует тщательно проверить последовательность проводки, чтобы избежать ненужных потерь, вызванных ошибками проводки.

Инструкции по проводке: рассматривать кабель долгосрочного погружения в воду (включая морскую воду) или подвергается воздействию воздуха, все проводки требуются для проведения водонепроницаемой обработки,кабель покупателя должен иметь определенную антикоррозионную способность.

6- Поддержание

 6.1 График и методы обслуживания

 График обслуживания

Для обеспечения точности измерения очень важна очистка, регулярная очистка датчика способствует стабильности данных.

Примечание: частота обслуживания в приведенной выше таблице рекомендуется только. Пожалуйста, почистите датчик в соответствии с фактическим использованием датчика.

Метод обслуживания

1) поверхность датчика: очистите поверхность датчика водой из-под крана. Если остались остатки, вытирайте влажной мягкой тканью. Для упрямой грязи добавьте немного бытового моющего средства в воду из-под крана для очистки.

2) проверьте провода датчика: провода не должен быть напряжен, когда он работает нормально, иначе это легко сломать провода внутри провода и вызвать датчик не может работать нормально.

3) проверьте, что измерение датчиков является грязным, а чистка щеткой является нормальной.

4) проверьте сенсорную щетку на наличие повреждений.

5) после 18 месяцев непрерывного использования возвращаются на завод для замены динамического уплотнителя.

Примечательные мысли

Зонд содержит чувствительные оптические и электронные компоненты. Убедитесь, что зонд не попадет под удар тяжелых машин. Внутри зонда нет деталей, требующих обслуживания пользователем.

 6.2 Калибровка датчиков

Калибровка туманности

 Нулевая калибровка: возьмите нужное количество жидкости с нулевой мутностью с помощью Большого стакана, поместите датчик в раствор вертикально,и калибрировать нулевую точку после 3 ~ 5 минут численной стабилизацииСсылки на инструкции.

Калибровка наклона: датчик помещается в раствор в стандартном растворе 100NTU в течение 3 ~ 5 минут после численной стабилизации.

Калибровка трески

Khp (Фталат водорода калия, C8H5KO4) является распространенным химическим реагентом, который может быть использован для приготовления стандартного раствора COD.

Приготовление стандартного раствора

1 точно взвесить 0,8503g KHP в 1000мл колбу. заполнить дистиллированной или деионизированной водой до самого высокого уровня.

2 залить 100 мл раствора в 1000 мл колбу, затем заполнить до самого высокого уровня с дистиллированной или деионизированной водой.Раствор с концентрацией 5 мг/л был подготовлен по тому же методу..

Сохранять концентрированный стандартный раствор (этап 2.1) в черной стеклянной бутылке и хранить при низкой температуре, чтобы предотвратить его разложение.2) следует использовать в течение 24 часов после приготовления..

Калибровка (калибровка в 2 пункта)

1 датчик был помещен в раствор 5 мг/л COD, и все световые пути были подтверждены как погруженные в воду > 2 см без пузырей.d.

2 поместить датчик в раствор 100MG/L COD и калибрировать наклон согласно команде в приложении.

Примечание: 1. КХП имеет канцерогенный риск, пожалуйста, носите перчатки при работе, избегайте контакта с кожей.

2При калибровке сначала калибровывайте температуру, затем калибровывайтезатуманенность, затем калибровка COD.

3Если наклон калиброван, и значение датчика не меняется в течение 3 минут, выключить и включить.

Примечания

Чтобы защитить датчик от солнца

Пожалуйста, не трогайте датчик рукой.

Поверхность датчика свободна от воздушных пузырей во время измерения и калибровки.

Избегайте непосредственного воздействия механических нагрузок (давления, царапин и т.д.) на датчик во время использования.

6.3 Часто задаваемые вопросы

7Качество и обслуживание

7.1 Обеспечение качества

Отделы по контролю качества имеют стандартизированные процедуры контроля, с передовым и совершенным оборудованием и средствами контроля, и в строгом соответствии с правилами контроля,72-часовое созревание продуктов для проведения экспериментов, эксперименты с стабильностью, не пусть некачественный продукт фабрики.

Получатель возвращает партию продукта с процентной ставкой несоответствия 2%, а все расходы несет поставщик.Стандарт вознаграждения относится к описанию продукта, предоставленному поставщиком..

Гарантируйте количество и скорость доставки.

7.2 Запчасти

Этот продукт включает:

1 датчик

1 экземпляр руководства по эксплуатации

Сертификат 1

7.3 Обязательства по послепродажному обслуживанию

Наша компания предоставляет послепродажное обслуживание в течение одного года с даты продажи, но не включает в себя ущерб, вызванный неправильным использованием. Если требуется ремонт или корректировка, пожалуйста, верните его за свой счет.,Компания будет безвозмездно восстанавливать повреждение прибора.
