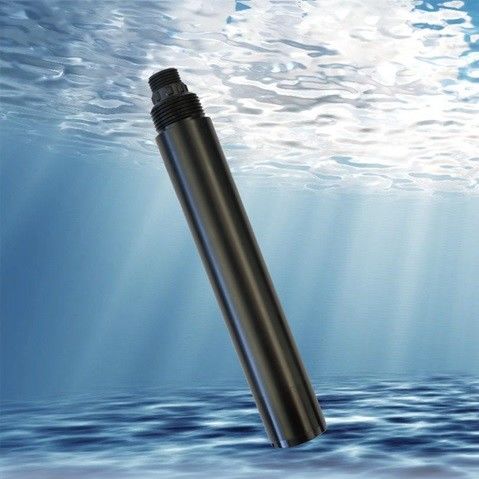

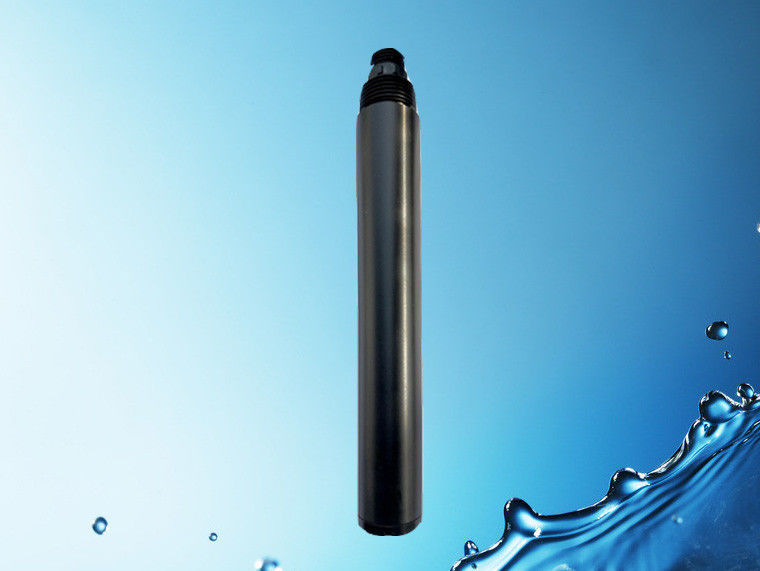

KNT601 Онлайн датчик мутности
1.WРабочиеППринцип
Интегрированный онлайн датчик туманности KNT601 разработан и изготовлен по принципу измерения туманности рассеянного света.свет рассеивается веществом туманности в образце воды;, and the intensity of the scattered light in the direction perpendicular to the incident light is measured and compared with the internal calibration value to calculate the turbidity in the water sampleСтепень, линейно выраженная для получения окончательного значения.
2.Функция
- Принцип рассеянного света под углом 90°, встроенный датчик температуры
- Поддержка протокола RS-485, Modbus/RTU
- Структура оптического волокна, сильная устойчивость к внешним световым помехам
- Инфракрасный светодиодный источник света с высокой стабильностью
- Защита IP68, глубина воды до 20 метров
- Удобный, быстрый, стабильный и легкий в обслуживании
3.TЭхническийSспецификации
| Модель |
KNT601 |
| Принцип измерения |
Способ рассеивания света |
| Диапазон измерений/разрешение |
0 ‰ 1000 NTU/0,1 NTU /0,1°C |
| 0°100NTU /0,1NTU /0,1°C |
| 020NTU /0,01NTU/0,1°C |
| Точность |
± 5% или ±3NTU ((0 ‰ 1000NTU)
± 3% или ±2NTU ((0 ≈ 100NTU)
± 3% или ± 1,5 NTU ((0 ≈ 20 NTU)
±0,5°C
|
| Режим калибровки |
Двухточечная калибровка |
| компенсация температуры |
Автоматическая компенсация температуры ((Pt1000) |
| Режим вывода |
RS-485 ((Modbus / RTU) |
| Условия труда |
0 ̊50°C, < 0,2 МПа |
| Температура хранения |
-5°65°C |
| Режим установки |
Установка погружения, 3/4NPT нить |
| Длина кабеля |
5 метров, другие длины настраиваются |
| рассеивание мощности |
< 0,3 W@12 V |
| источник |
1224 VDC ±10% |
| уровень защиты |
IP68 |
4- Размерный.Dсверкание
Примечание:Коннектор датчика является водонепроницаемым разъемом M16-5 с мужским ядром.
5.Установка иЕэлектрическийВОтношение
5.1 Установка
Требования к расстоянию установки: не превышать 5 см при боковой стенке и не превышать 10 см при дне.
5.2 ЭлектрическиеСоединение
- Красный проволока-силовой кабель ((12~24 В)
- Черная проволока (GND)
- Голубая линия-485 А
- Белая линия-485 B
- Голая проволока-щитная линия
После завершения проводки следует тщательно проверить, чтобы избежать неправильного подключения до включения питания.
Спецификация кабеля: учитывая, что кабель погружается в воду (включая морскую воду) или подвергается воздействию воздуха в течение длительного времени, кабель обладает определенной коррозионной стойкостью.Все интерфейсы внешнего диаметра кабеля Φ6 мм, были водонепроницаемые.
6.Услуги по обслуживанию
6.1 Услуги по обслуживаниюППроцедурыМетоды
6.1.1Услуги по обслуживаниюРасписание
Чистота измерительного окна очень важна для поддержания точных показаний.
| Задача по обслуживанию |
Рекомендуемая частота обслуживания |
|
Датчики калибровки
(Если это требуется компетентным органом)
|
Согласно графику обслуживания, требуемому компетентным отделом |
6.1.2Услуги по обслуживаниюМетод
- Внешняя поверхность датчика: очистить внешнюю поверхность датчика водой из-под крана, если остались остатки мусора, вытереть влажной мягкой тканью, если есть упрямая грязь,Вы можете добавить жидкость для стирки в водопроводную воду для очистки.
- Проверьте кабель датчика: кабель не должен быть затянут, когда он работает должным образом, иначе легко сломать провода внутри кабеля и сделать датчик не может работать должным образом.
- Проверьте окно измерения датчика на наличие грязи, чистка щеткой является нормальной.
6.1.3ВопросыNедА.Умение
Зонд содержит чувствительные оптические и электронные компоненты.Внутри зонда нет компонентов, которые должны обслуживаться пользователем.
6.2 КалибровкаДатчики
а) Нулевая калибровка: возьмите необходимое количество раствора с нулевой тугостью с помощью большого стакана, поместите датчик вертикально в раствор,передний конец датчика расположен не менее чем на 10 см от дна бокала, а нулевая калибровка проводится после того, как значение стабилизируется в течение 3 минут.
b) Калибровка наклона: датчик помещается в стандартный раствор, передний конец датчика находится не менее чем на расстоянии 10 см от дна стакана;и калибровка наклона проводится после 3 ≤ 5 минут численной стабильностиВ инструкции указано приложение.
6.3 ЧастоА.сдвинулсяВопросы
| Неправильно. |
Вероятная причина |
Решение |
| Операционный интерфейс не может подключиться или не отображает результаты измерений |
Измеренное значение слишком высокое, слишком низкое или числовое значение остается нестабильным. |
Пересоедините контроллер и кабель. |
| Сбой кабеля |
Пожалуйста, свяжитесь с нами. |
| Измеренное значение слишком высокое, слишком низкое или числовое значение остается нестабильным. |
Окно датчика прикреплено к внешнему объекту. |
Очистите окно датчика. |
7.Качество иSСлужба
7.1 КачествоУверенность
- Отдел контроля качества имеет стандартную процедуру контроля, с передовым и полным оборудованием и средствами обнаружения, и в соответствии с процедурой контроля,Продукт подвергается 72-часовому эксперименту старения и эксперименту стабильности., так что несоответствующий продукт не может покинуть завод.
- Получатель непосредственно возмещает партии продукции с показателем неисправности 2%, а все понесенные расходы несет поставщик.Рассмотрим стандартную ссылку на описание продукта, предоставленную поставщиком.
- Обеспечить количество товаров и скорость перевозки.
7.2 ЗапаснаяЧасти
Этот продукт включает:
- Один передатчик
- Один экземпляр объяснения
- Один сертификат качества
7.3 Послепродажное обслуживаниеSСлужбаОбязательство
Компания предоставила местное послепродажное обслуживание в течение одного года с даты продажи, но не включает ущерб, вызванный неправильным использованием.Пожалуйста, верните его.При возврате груза должно быть подтверждено, что упаковка в хорошем состоянии, чтобы избежать повреждения во время транспортировки.Компания бесплатно восстановит повреждение прибора..
