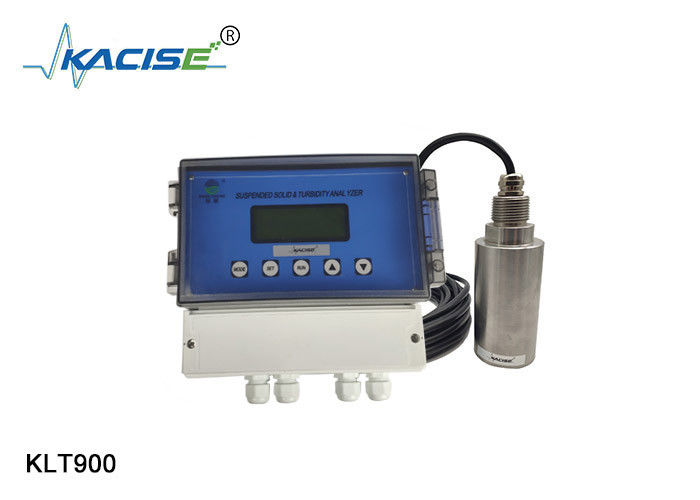

Онлайн датчик нержавеющей стали метра 316L замутненности приложения доказательства молнии KLT900
Введение продукции
Оптически метод часто использован для того чтобы измерить замутненность жидкости путем сравнивать со стандартной замутненностью. Turbidimeter использует принцип 90° разбросанного света точно для того чтобы измерить турбидиметрическое значение испытанного образца сравненного со стандартным турбидиметрическим решением Formazin.
Со своей уникальной функцией программного обеспечения, разбросанное светлое turbidimeter обеспечивает точность и надежную стабильность аппаратуры. Оно широко использован в определении жидкостной замутненности в промышленном и минировать, медицинском лечении, охране окружающей среды, еде, заваривать, ткани, химикате и других отделах.
Коэффициент разбросанного света к переданному свету принят для того чтобы измерить замутненность жидкости. Лампа вольфрама как источник света, свет через объектив и цветной поглотитель, на всем протяжении измеренная передача замутненности жидкостная к клетке 1 получила, другие на всем протяжении жидкостные 2 получают 90 °scattering к клетке, звуковому сигналу обработкой сигнала op-amp после преобразования A/D, введенного информачи одиночным микрокомпьютером обломока, через измерение управлением клавиатуры показал что жидкостные значение замутненности и выход печати.
Измеряя принцип
Замутненность TSS/приостанавливала принцип работы метра концентрации дела как показано в диаграмме 1-1, передатчик датчика для того чтобы отправить красный цвет вне света в пути после быть измеренным абсорбции и разбрасывать содержания, части света разбрасывать к 135°direction детектора, части детектора разбрасывать светлого к 90°direction. Интенсивность света в направлении 135°and 90°is связанного с замутненностью измеренных нечистот в определенной степени, и замутненность TSS точно основаны на этом принципе для измерения.
Диаграмма структуры размера метра замутненности
размер хозяина
размер датчика
Параметры метра замутненности технические
| Представление |
значение |
| Система |
Управляемое в режиме меню программное обеспечение, с многопунктовой функцией тарировки и связывая программированием, может установить ряд, реле и текущий объем производства измерения; |
| Поставка |
AC220V (min85V- max265V) 50/60Hz |
| Максимальная сила уничтожила |
15 VA |
| Взрыватель |
2A /220VAC |
| Ряд |
0~4000 NTU |
| Блок измерения |
NTU и mg/L доступны. |
| Тариф разрешения |
0.1NTU |
| Точность |
2% из измеренного значения, в пределах 10NTU ошибка не больше чем 1NTU. |
| Дисплей |
Экран дисплея 192 пиксела × 64, который могут показать значение измерения замутненности, текущий момент времени, историческую линию тренда, etc. |
| Принцип |
разбрасывать инфракрасного света 90° и 135° |
| Выход |
1 выход изоляции сигнала канала 4~20mA настоящий, максимальная нагрузка 750 омов; 1 канал RS232 и 1 цифровой данное канала RS485 (опционный); 3 реле сигнала тревоги, емкость 220 ВПТ 2 a, выход могут быть установили потребителем; |
| Хозяин: Материал |
ABS+PC |
| Хозяин: Уровень защиты |
IP65 |
| Материал датчика |
нержавеющая сталь 316L |
| Длина кабеля |
Предназначенный кабель экрана, стандартные 10 метров (extendable) |
| Рабочая температура |
0-50℃ |
| Давление |
0.6MPa |
| Откалибрируйте |
Оно было откалибрировано перед доставкой и никакая тарировка необходима на месте |
Таблица выбора упорядочения информации
| Таблица выбора упорядочения информации |
| KXTX00 |
Анализатор PH/ORP |
| Электропитание |
DC24V |
| AC220V |
| Длина кабеля |
5m |
| 10m |
| 15m |
| 20m |
| Компенсация влияния температуры |
Датчик без компенсации влияния температуры |
| Датчик с компенсацией влияния температуры |
| Выход сигнала |
Только 4-20mA |
| Только 485 |
| Также с 4-20mA, выход 485 сигналов |
| Особенный изготовленный на заказ сигнал |
| KLT500-DC24V--5m-Sensor без температуры только для компенсаци 485 |
Низкий хозяин замутненности, с переходником DC 24V, кабелем между хозяином и датчиком, длина кабеля в 5 метров, датчик оборудован без компенсации влияния температуры, и сообщение только 485. |
Тарировка
Стандартная жидкость замутненности 20NTU, 100NTU, 200NTU и 400NTU предварительно была откалибрирована перед доставкой разбросанного светлого turbidimeter, для того чтобы отрегулировать многосекционные увеличение и магазин в EPROM. После того как доставка turbidimeter, согласно жидкости замутненности измерила, стандартная жидкость замутненности соотвественно выбрана для точной тарировки:
(1) образец <20ntu: 20NTU="" standard="" turbidity="" solution="" was="" selected="">
(2) 20NTU< sample="">
(3) 100NTU< sample="" under="" test="">
(4) 200NTU< sample="" under="" test="">
Свяжитесь мы
Вебсайт: www.kacise.com
Телефон: +86-17719566736
Электронная почта: sales@kacise.com
Положение: Дорога Tangyan южная, высокотехнологичная зона, город Сиань, провинция Шэньси, Китай
Таблица аббревиатур
NTU
Блок замутненности «степень», которая соответствующая к степени замутненности произведенной водой 1L содержа 1mg SiO2 (или белые глину, диатомин), которое 1 градус, или блок Jackson.Turbidity JTU, белый подвес глины 1JTU=1mg/L.
Замутненность показанная современными аппаратурами блок разбрасывать замутненность NTU, также известный как TU.1NTU= 1JTU.
Недавно, рассмотрено интернационально что стандарт замутненности подготовленный с сульфатом ullotropin-гидразина имеет хорошую воспроизводимость и выбрано как равномерный стандарт FTU.1FTU=1JTU.
