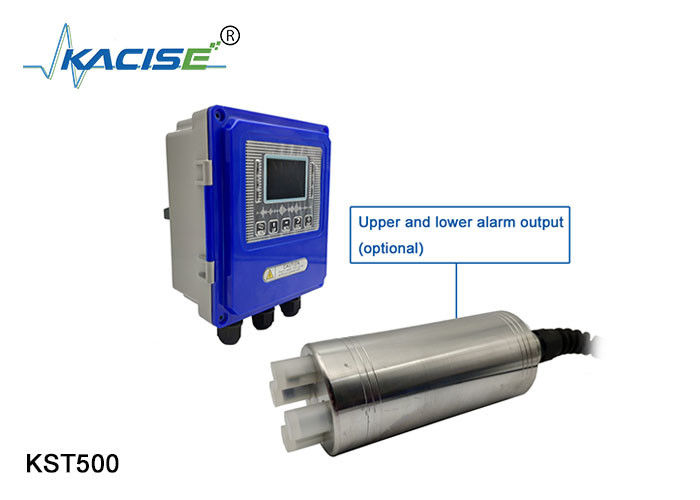

Онлайн-измеритель туманности для обработки воды, оборудованный 485 коммуникацией и выходом 4 - 20mA

Онлайн-измеритель туманности для обработки воды, оборудованный 485 коммуникацией и выходом 4 - 20mA

Введение в производство

Онлайн-измеритель мутности воды - это современное устройство, предназначенное для эффективного мониторинга качества воды.позволяет легко интегрироваться в различные промышленные системы управленияВыход 4 - 20mA обеспечивает точные и стабильные аналоговые сигналы, обеспечивая надежные результаты измерения туманности.поскольку это помогает поддерживать высокое качество воды, защищая как промышленные процессы, так и здоровье населения.

Типичные приложения

Он используется для измерения мутности воды во время очистки городских сточных вод, промышленных сточных вод и промышленных отходов.
Измерение мутности воды от отмывания фильтра в водопроводных установках.
Измерение мутности сточных вод и отходов резервуаров осаждения;промышленный производственный процесс,
Качество воды циркулирующей охлаждающей воды.
● Использование технологии обнаружения рассеянного света и светопередатчика
● Функция самоочистки (помывка воздухом или водой)
● Интеллектуальные меню на китайском и английском языках
● Функция записи/загрузки данных
● Различные функции автоматической калибровки
● Три набора переключателей передачи
● Высокий предел, низкий предел, контроль гистереза
● 4-20MA / RS485 различные режимы выхода сигнала
● Защита паролем может быть установлена, чтобы предотвратить неправильную работу.

Принцип измерения


Оптическая система турбидиметра состоит из вольфрамовой лампы с нагнетателем, детектора 90° для мониторинга рассеянного света и детектора светопередачи.Микропроцессор турбидиметра рассчитывает соотношение сигнала от детектора 90° и фотодетектора передачи.The ratio calculation technique can correct the interference caused by chromaticity and light-absorbing substances (such as activated carbon) and compensate the influence caused by the fluctuation of light intensity, обеспечивая долгосрочную стабильность калибровки.Оптическая система турбидиметра также требует уменьшения дрейфующего света и повышения точности испытания.

После того, как световая волна, отправляемая передатчиком на датчик турбидиметра, проходит через поглощение, отражение и рассеивание измеренных объектов в процессе передачи,часть передаваемого света может освещать детектор в направлении 180°, а часть рассеянного света рассеивается до детектора в направлении 90°.Интенсивность света, полученная на детекторе направления 180° и 90°, имеет определенную связь с мутностью измеряемой сточной воды.поэтому мутность сточных вод может быть рассчитана путем измерения интенсивности передаваемого света и рассеянного света.

Особенности:

1Использование технологии взаимной компенсации многолучевых лучей позволяет устранить ошибки измерений, вызванные светлыми окнами, а также изменениями температуры и компонентов.
Старение деталей и другие последствия

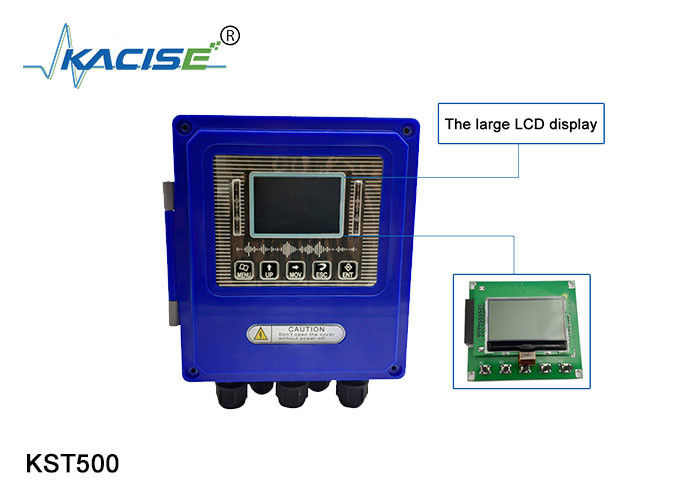

2. ЖК-дисплей, работа с китайским меню, стабильная производительность, высокая надежность, удобная работа для рабочих
3. Вставляемый датчик прост в установке, имеет высокую точность, хорошую повторяемость и сильную антиинтерференционную способность
4Поддержка 485 связи 4-20mA аналоговый выход/поддержка протокола HART/NB.GPRS.LORA связи (функция опции)
5Полная серия изделий с соответствующими датчиками для различных диапазонов концентрации и широкого диапазона измерений.

Датчики измерения туманности в основном делятся на три категории в зависимости от различных диапазонов измерения.


Входной четырехлучевой датчик подходит для измерения высоких значений туманности.
Передача и прием сигнала относительны, используя метод компенсации многолучевого излучения для расчета текущего значения туманности,

Он также может быть использован для измерения концентрации ила, поддержки различных единиц, различных диапазонов настройки.


Диаграмма структуры размера измерения туманности

Технические параметры счетчика туманности



Таблица выбора информации о заказе
