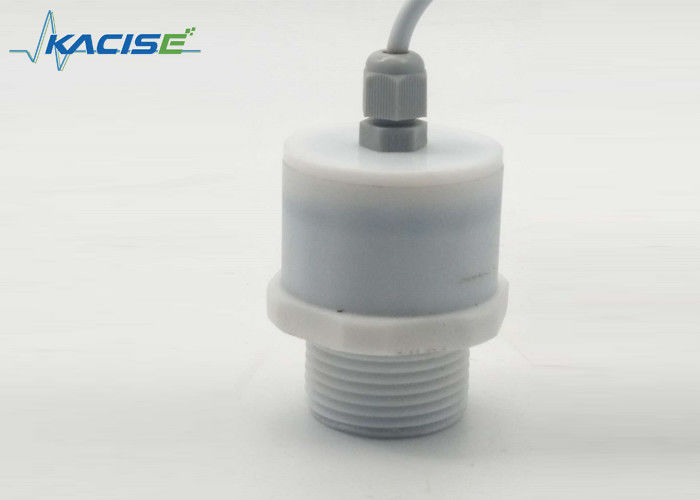

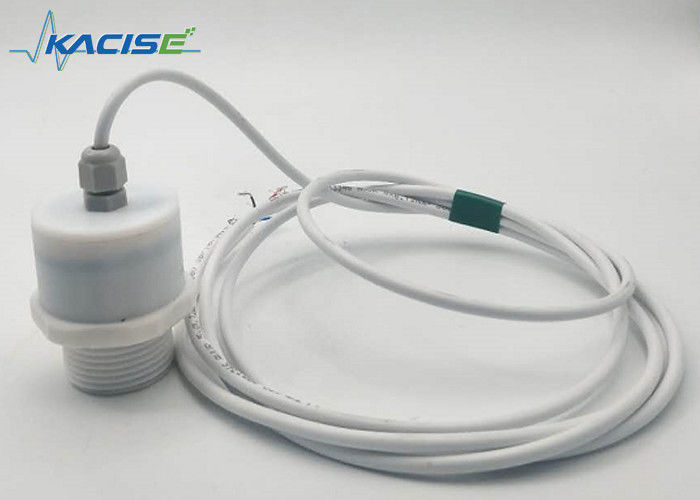

Acise Best Sell PVDF Антикоррозийный высококачественный 4-20 мА/0-5 В с выходом RS485 12 В Входная мощность Ультразвуковой датчик уровня
1. Параметр
Общие характеристики

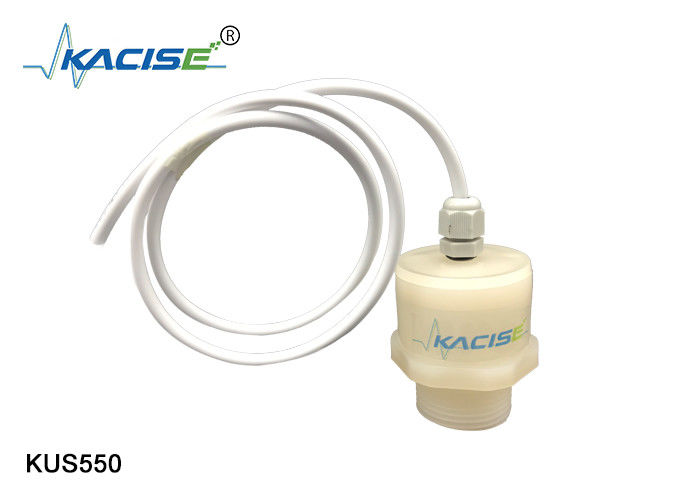

| КУС550 |
| Диапазон срабатывания |
300...3000 мм |
| Диапазон регулировки |
300….3000мм |
| Неиспользуемая площадь |
0...300 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
около 100 кГц |
| Задержка ответа |
ок. 40 мс |
Электрические характеристики
| Рабочее напряжение UB |
13...30 В пост. тока, пульсация 10 %SS |
| Ток питания холостого хода I0 |
≤ 45 мА |
Выход
| Тип выхода |
- 1 программируемый аналоговый выход 0–10 В.
- 2 выхода RS485.
|
| Номинальный рабочий ток Ie |
100 мА, защита от короткого замыкания/перегрузки |
| Точность повторения |
≤1 % |
| Влияние температуры |
±1,5% от значения полной шкалы |
Условия окружающей среды
| Температура окружающей среды |
-25…70℃(248...343К) |
| Температура хранения |
-40…85℃(233...358К) |
Механические характеристики
| Связь |
5-жильный кабель |
| Степень защиты |
IP67 |
| Материал корпуса |
ПВХ ПВДФ ПТФЭ |
Условия окружающей среды
| Температура окружающей среды |
-25…70℃(248...343К) |
| Температура хранения |
-40…85℃(233...358К) |
Механические характеристики
| Связь |
5-жильный кабель |
| Степень защиты |
IP67 |
| Материал корпуса |
ПВХ ПВДФ ПТФЭ |
2. Размеры
3. Электронный интерфейс и определение сигналов.
4. Описание функций датчика
Настройка аналогового выхода.
Аналоговый выход может быть запрограммирован по желанию пользователя. Например, работа на выходе переключателя или работа на выходе линейного канала, все параметры могут быть установлены через интерфейс RS485.
Можно запрограммировать 8 типов выходных функций.
Вся процедура настройки следующая:
Шаг 1: установите одно указанное расстояние с помощью RS485,
шаг 2 устанавливает другое указанное расстояние с помощью RS485.
Шаг 3. Установите лайнер или переключатель типа вывода и установите соответствующие параметры вывода.
Шаг 4. Перезагрузите датчик.
- Режим окна, нормально открытый, и режим лайнера, функция вывода с положительным наклоном.
- Нормально закрытый режим окна и функция вывода с отрицательным наклоном в режиме лайнера.
- Одна точка переключения, нормально разомкнутая функция.
- Одна точка переключения, нормально закрытая функция.
- Одна точка переключения с гистерезисным зазором, нормально разомкнутая функция.
- Одна точка переключения с гистерезисным зазором, нормально закрытая функция.
- Обнаружение присутствия объекта - нормально открытая функция.
- Обнаружение присутствия объекта - закрытая открытая функция.
Точка переключения, настройка расстояния только после включения питания. Внутренние часы не могут быть изменены через 5 минут после включения питания. Если вы хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.
Для типа выхода RS485.
Существует 2 вида стиля работы,
Один для автоматического измерения: датчик будет неоднократно измерять расстояние или уровень, а период измерения может быть установлен с помощью UART. Результат измерения можно получать каждый раз.
Другой стиль — это режим энергосбережения, когда датчик находится в спящем режиме, пока датчик не получит команду запроса с предварительным кодом. Протокол связи – Modus-RTU.
Например, результат измерения можно прочитать, обратившись к регистру 0x101 по протоколу Modbus.
Для получения дополнительной информации свяжитесь с нами и получите руководство по разработке программного обеспечения.
5. Условия установки
Если датчик установлен при температуре окружающей среды ниже 0 ℃, он должен принять защитные меры. В случае прямого монтажа датчика в сквозное отверстие с помощью стальных гаек его необходимо закрепить посередине резьбы корпуса.
