Место происхождения:
Китай (материк)
Фирменное наименование:
Kacise
Сертификация:
ISO9001:2008
Номер модели:
ГР3

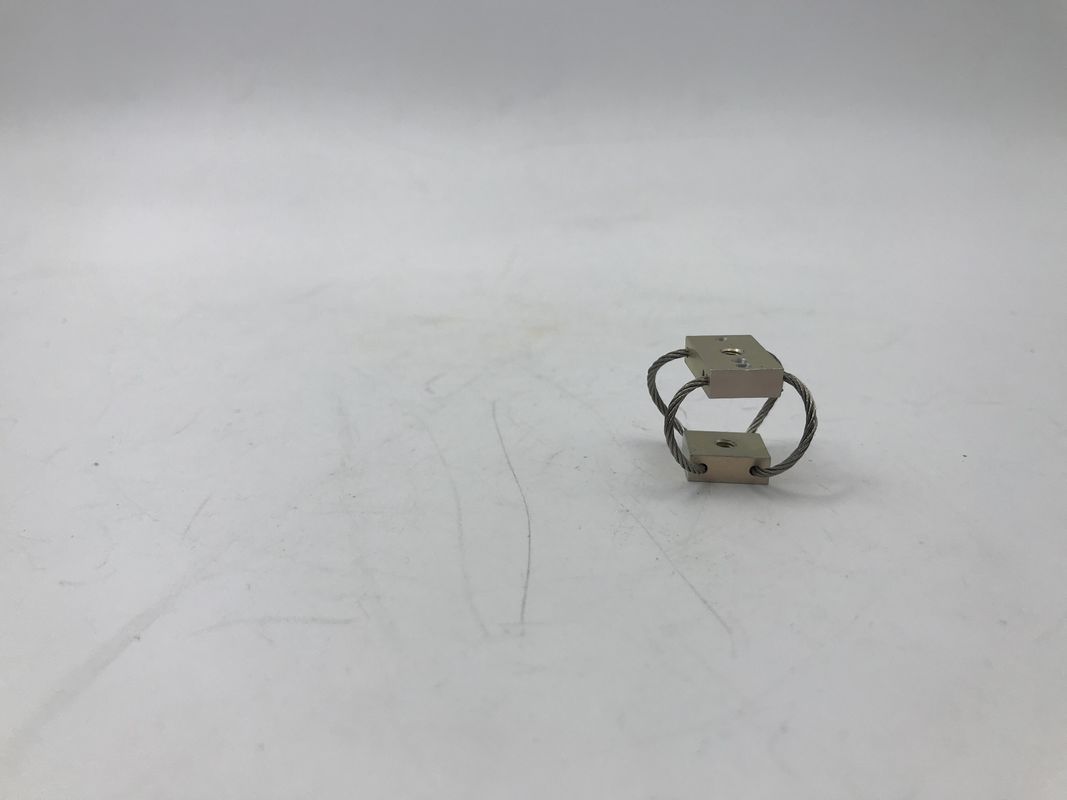

GR3 Ручной изготовления изысканные аэрофотографии вибрационный изолятор вертолет дрон камера вибрационный изолятор
1. Описание продукта
Изоляторы GX Compact Wire Rope отличаются простой установкой в одной точке, что позволяет им устанавливать практически в любом приложении. Их небольшие размеры также позволяют изолировать отдельные компоненты системы, делаяОни идеально подходят для использования в чувствительном оборудовании и электронике. Как и с нашими стандартными изоляторами GX,GX Compact Wire Rope Isolators оснащены запатентованной полностью металлической конструкцией и компонентами, обеспечивающими максимальную надежность, независимо от температуры или требования к подложке.и что может помочь встретить MILSPECS аналогичные тем из нашей серии Wire Rope Isolator. Пожалуйста, ознакомьтесь с нашей информацией о размерах компактных проволочных изоляторов.
2. Параметры
Таблица параметров размеров
Модель | Высота ± 1,5 мм | Ширина (мм) | Масса (кг) | Установка опций | Через отверстие ((мм) | Нить (мм) | С √ раствор |
GR3-100 | 19 | 22 | 0.09 | А, Б, С, Д, Е, С. | φ3.3 | М3х0.5 | 90 |
GR3-200 | 23 | 24 | 0.1 | ||||
GR3-300 | 27 | 27 | 0.11 | ||||
GR3-400 | 33 | 30 | 0.12 |
Таблица 1 Технические параметры серии GR3
Модель | Максимальная статическая нагрузка ((N) | Максимальное отклонение ((мм) | Kv (вибрация) ((KN/m) | Ка (шок) (KN/m) |
GR3-100 | 30 | 7.1 | 24 | 12 |
GR3-200 | 22 | 10.4 | 12 | 6.1 |
GR3-300 | 18 | 14.2 | 8.4 | 3.5 |
GR3-400 | 11 | 19.3 | 5.8 | 1.9 |
Таблица 2 GR3 45° сжатие/грузка на роликах
Модель | Максимальная статическая нагрузка ((N) | Максимальное отклонение ((мм) | Kv (вибрация) ((KN/m) | Ка (шок) (KN/m) |
GR3-100 | 12 | 9.4 | 14 | 5.3 |
GR3-200 | 10 | 13.2 | 8.8 | 3.2 |
GR3-300 | 6.7 | 17.3 | 5.8 | 1.8 |
GR3-400 | 4.4 | 22.9 | 3.5 | 0.9 |
Таблица 3 ГР3 Нагрузка на срез/катушку
Модель | Максимальная статическая нагрузка ((N) | Максимальное отклонение ((мм) | Kv (вибрация) ((KN/m) | Ка (шок) (KN/m) |
GR3-100 | 12 | 8.4 | 6.1 | 6.1 |
GR3-200 | 8.5 | 11.9 | 3.5 | 3.5 |
GR3-300 | 6.2 | 15.5 | 1.8 | 1.8 |
GR3-400 | 4.4 | 20.6 | 1.1 | 1.1 |
3. Особенности
● Проектироваться так же, как французское производство
● Устройство с меньшим объемом и весом
● С символами трехмерной переменной жесткости и трения
● Широко применяется на небольших устройствах
4. Поле применения
Заявления | Типичное оборудование | Защита от | Операционные преимущества |
На борту судна | Электроника, компьютеры, Машины |
Взрывный взрыв, Внутренние вибрации, бури. |
Долгий срок службы, без обслуживания, экстремальные температуры, устойчивость к коррозии, Защита всех осей |
Транспортные средства на неблагоприятной местности | Инструментация, генераторы, Электроника |
Непрекращающаяся местность, Плохие условия на дорогах, Столкновение |
Долгий срок службы, без обслуживания, Экстремальные температуры, озон, Радиоактивность, УФ-излучение |
Самолеты | Электроника, компьютеры | Маневрирование на высоком уровне. Тяжелые посадки, турбулентный воздух |
Экстремальные температуры и высоты, Легкий вес |
Корабельные контейнеры | Оптика, инструменты, ракеты, электроника |
Транзит, доставка, доставка. Погрузка/разгрузка |
Долгий срок службы, без обслуживания, Воздействие влаги, многократное использование |
Промышленное оборудование |
Центрифуги, сушилки, насосы |
Неравновесные динамические нагрузки, Жидкий молоток, Внутриродные вибрации, слабость фундамента |
Долгий срок службы, без обслуживания, Коррозионные среды |
Оружейное оборудование |
Ракетные пусковые установки, танки Артиллерия, Управление компьютером, Электроника |
Неблагоприятная местность, железная дорога, транзит | Без обслуживания, экстремальные температуры, взрыв вблизи |
Медицинское оборудование |
Механическое оборудование необходимы для ухода за пациентом |
Вибрации от движущихся частей, мобильные тележки-транспортный удар | Без обслуживания, без газификации, можно стерилизовать |
Комин |
Комин, Скрубер, Измерительные устройства |
Ветер вызывает резонанс частоты, газовые накопители, вызывающие турбулентность вблизи скраббера и т.д. |
Не требует технического обслуживания, экстремальные температуры, коррозионная среда |
Отправьте запрос непосредственно нам
