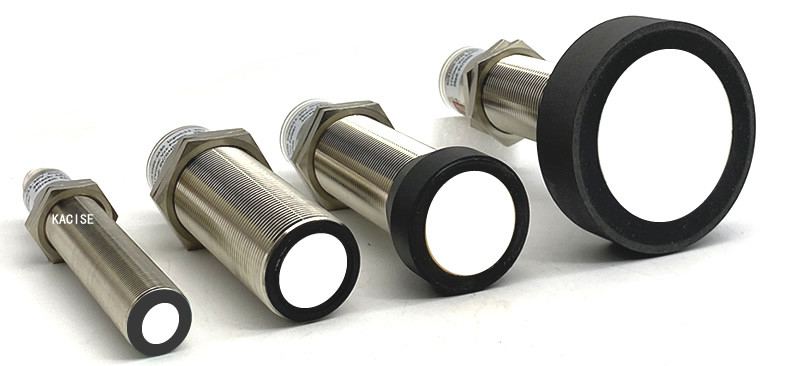

Ультразвуковой датчик уровня воды в баке RS232/485 4-20mA Выход Сигнал низкой стоимости цена ультразвуковой счетчик уровня жидкости
1. Папа.rЯeТр
ОбщийсПечИФИкошкаЯon
| Диапазон обнаружения |
100... 1000 мм |
| Диапазон регулировки |
|
| Непригодная площадь |
0... 100 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
приблизительно 220 кГц |
| Задержка ответа |
приблизительно 50 мс |
ВнутренняяЯcatОриентировочные/oПераТИngmeОтвет:
| Синий светодиод |
включенный |
|
Желтый светодиод
|
указание состояния переключения
мигает: обнаружен объект функции программы
|
|
Светодиод красного цвета
|
постоянно красный: ошибка Красный,мигающий: функция программы,объект не обнаружен |
ЕЯ...ectРыКаль сpecИФИкошкаЯon
| Рабочее напряжение UB |
15... 30 В постоянного тока, риппл 10 % SS |
| Ток питания без нагрузки I0 |
≤ 45 мА |
Я...npУт
| Тип ввода |
1 Ввод в систему TEACH-IN |
|
рабочий диапазон A1: -UB... +1 V, рабочий диапазон A2: +6 V...
+UB
|
| Импеданс ввода: > 4,7 kΩ; импульс программы TEACH-IN: ≥ 1 с |
ОutpУt
| Тип выхода |
1 выходный выключатель E4, NPN NO/NC,программируемый |
| Номинальный рабочий ток Ie |
200 мА, защищен от короткого замыкания/перегрузки |
| Настройка по умолчанию |
Точка переключения A1:70 мм Точка переключения A2: 800 мм |
| Падение напряжения |
≤ 2,5 В |
| Точность повторения |
≤ 1 % |
| Частота переключения f |
≤ 13 Гц |
| Гистереза диапазона H |
2 % установленного рабочего расстояния |
| Влияние температуры |
±1,5% от полномасштабного значения |
А.МбЯВключение сnдиТИonс
| Температура окружающей среды |
-25...70°C ((248...343K) |
| Температура хранения |
-40...85°C ((233...358K) |
МechиЯcАльфа СпецификацияИФИкошкаЯon
| Соединение |
Коннектор V1 ((M12×1), 4-прикольный |
| Степень защиты |
IP67 |
| Материальное жилье |
латунь, никелированная |
| Передатчик |
смесь эпоксидной смолы и полых стеклянных шаров;
Пенополиуретан, покрытие PBT
|
2. DЯЯ.nсЯнас
3. ЕЯ...ectrнаЯc ЯnterФАce а)ndсЯгна)Я...с defвЯtЯon
4. ОписаниеЯptЯonof Сеnсor ЗабавныйctЯна
Настроить параметр
Ультразвуковой датчик оснащен выходом переключателя, который включает в себя две точки переключения.Во время этого процесса, светодиоды обеспечивают обратную связь, указывающую на то, успешно ли датчик распознал цель.Датчик предлагает гибкость восьми различных функций вывода.
Важно отметить, что точку переключения и расстояние регулирования можно регулировать только после включения питания.Внутренние часы гарантируют, что изменения не могут быть сделаны после 5 минут включенияЕсли есть необходимость изменить точку переключения, пользователь должен установить желаемое расстояние после перезапуска питания.Это обеспечивает четкий и контролируемый процесс настройки сенсора.
TЕА.ВH- Я...N wЯndowmode, normа)Второйy-opсfУnctЯна
- Установите цель на точку переключения.
- Ключевая точка A1 с - UB
- Назначьте цель на дальнюю точку переключения.
- точка переключения TEACH-IN A2 с + UB
TЕА.ВH- Я...N wЯndoв мode, normа)Второйy-cЯ...осажденныйfУnctЯна
- Назначьте цель на дальнюю точку переключения.
- переменная точка A2 с - UB
- Установите цель на точку переключения.
- Ключевая точка TEACH-IN A1 с + UB
TЕА.ВH- Я...NсwэтоchЯnpoЯnt, normа)Второйy-opсfУНКТИна
- Установите цель на точку переключения.
- Ключевая точка A1 с - UB
- Покрыть датчик рукой или удалить все предметы
из диапазона обнаружения
-Пункт переключения TEACH-IN A2 с + UB
TЕА.ВH- Я...NсwэтоchЯnpoЯnt, normа)Второйy-cЯ...осажденныйfУncТИна
- Покройте датчик рукой или снимите все
объекты из диапазона обнаружения
- переменная точка A2 с - UB
- Установите цель на точку переключения.
- Ключевая точка TEACH-IN A1 с + UB
TEAC-IN большой интервал гистереза, режим нормальной открытости
- Установите цель на точку переключения.
- Ключевая точка TEACH-IN A1 с + UB
- Назначьте цель на дальнюю точку переключения.
- переменная точка A2 с - UB
TEAC-IN большой интервал гистереза, режим обычно закрытый
- Назначьте цель на дальнюю точку переключения.
- точка переключения TEACH-IN A2 с + UB
- Установите цель на точку переключения.
- Ключевая точка A1 с - UB
TЕА.ВH- Я...NdЭтекТИon от objectс пrеe- Да.режим обычного открытия
- Покрывайте датчик рукой или удаляйте все предметы с
диапазон обнаружения
- переменная точка A2 с - UB
- Покрывайте датчик рукой или удаляйте все предметы с
диапазон обнаружения
- точка переключения TEACH-IN A2 с + UB
TЕА.ВH- Я...NdЭтекТИon от objectс пrеe- Да.режим обычного закрытия
- Покрыть датчик рукой или удалить все объекты из диапазона датчика
- переключатель TEACH-IN A2 с +UB
- Покрыть датчик рукой или удалить все объекты из диапазона датчика
- переключатель TEACH-IN A2 с -UB
DЭфа)Ульт наборТИn из сwэтоchЯnpмазь
A1=слепой диапазон,A2=номинальное расстояние
| ЛЕД диспл.yс |
| Дисплеи в зависимости от режима работы |
Красный светодиод |
Желтый светодиод |
|
Точка переключения TEACH-IN
Объект обнаружен
Никакого объекта не обнаружено
Объект неопределенный ((TEACH-IN недействителен)
|
отключается вспышки
|
отключается
отключить
|
| Нормальная работа |
отключить |
Состояние переключения |
| Вина |
на |
Предыдущее состояние |
5. Я...nСтойЯ...Я...а)tЯon cиЯtЯнас
Если датчик установлен при температуре окружающей среды ниже 0°C, он должен хорошо защищаться.он должен быть закреплен в середине нити корпуса.
