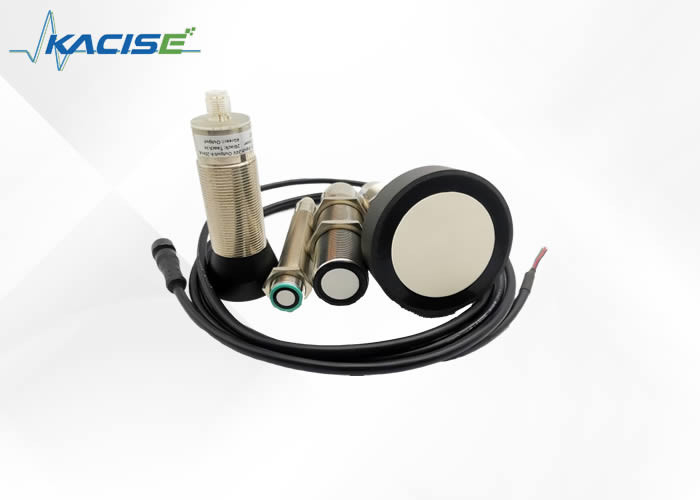

датчик переключателя уровня 1000мм до 3000мм ровный с РС485, 4~20мА. 0~5Вм выход НПН



1. размеры

Блок в диаграмме мм.









2. электронное определение интерфейса и сигналов







3. Параметр

Общие спецификации





М18
Воспринимать ряд	100… 1000 мм
Ряд регулировки	100….1000мм
Неиспользованная область	0… 100 мм
Стандартная плита цели	100 мм кс 100 мм
Частота датчика	аппрокс.220 КГц
Задержка ответа	госпожа приблизительно 10

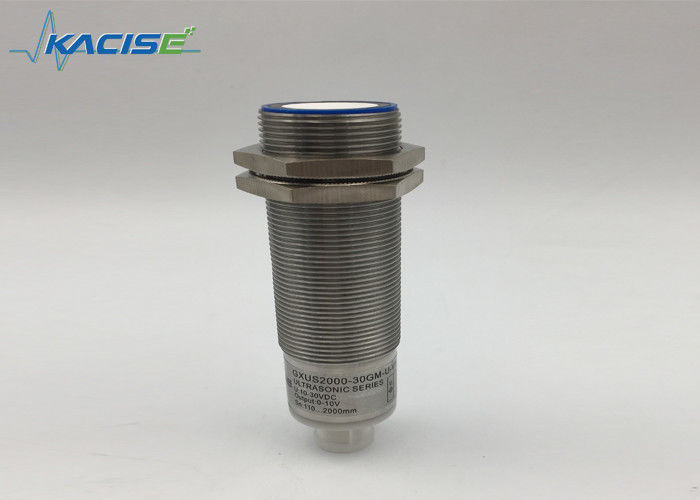

М30-тыпе1
Воспринимать ряд	200… 2000 мм
Ряд регулировки	200….2000мм
Неиспользованная область	0… 200 мм
Стандартная плита цели	100 мм кс 100 мм
Частота датчика	аппрокс.150 КГц
Задержка ответа	госпожа приблизительно 10





М30-тыпе2
Воспринимать ряд	200… 3000 мм
Ряд регулировки	200….3000мм
Неиспользованная область	0… 150 мм
Стандартная плита цели	100 мм кс 100 мм
Частота датчика	аппрокс.70 КГц
Задержка ответа	госпожа приблизительно 20





М30-тыпе3
Воспринимать ряд	400… 6000 мм
Ряд регулировки	400….6000мм
Неиспользованная область	0… 300 мм
Стандартная плита цели	100 мм кс 100 мм
Частота датчика	аппрокс.70 КГц
Задержка ответа	госпожа приблизительно 40



Индикаторы/работая значат



Синь СИД	Проблескивать: программа можно подействовать, это состояние Приведенное голубое блеснет около 5 мельчайшим после силы датчика дальше, показывает что датчик можно запрограммировать, и после этого приведенное голубое перпетуалли повернет дальше. Показать состояние силы.
Желтый цвет СИД	индикация государства переключения проблескивать: во время обнаруженного объекта функции программы
Красный цвет СИД	Деятельность нормального: свет дальше показывает обнаруженную ошибку. Программирование: проблескивать, отголосок потерял, этот середины покрытый датчик или никакой объект в фромт датчика,

Электротехнические условия



Рабочий потенциал УБ	ДК 13… 30 в, струится 10% СС
Поставка настоящее И0 нулевой нагрузки	мамы ≤ 45

Входной сигнал

Тип входного сигнала	1 УЧИТЬ-В входном сигнале
	рабочий диапазон А1: 0В/ГНД… +1 в, рабочий диапазон А2: +6 в… +УБ
	входное комплексное сопротивление: > кΩ 4,7; УЧИТЬ-В ИМПе ульс программы: ≥ 1 с





Выход



Тип выхода	1 выход Э4 переключателя, НПН НО/НК, программабле выход Э4 2 переключателей, ПНП НО/НК, программабле 3 сетноых-аналогов 0-10В выход Э4 программабле. 4 сетноых-аналогов 4-20мА выход Э4 программабле 5 РС485 выход Э4 программабле.
Расклассифицированный Ие рабочего тока	200 мам, короткое замыкание/защищенная перегрузка
Начальная установка	Пункт переключения А1: пункт переключения А2 150мм: 1000мм
Падение напряжения тока	≤ 2,5 в
Точность повторения	≤ 1%
Частота ф переключения	≤ 13 Хз (подгонянного для высокочастотной версии)
Гистерезис х ряда	5% из установленного работая расстояния
Влияние температуры	±1.5% из максимально считываемого значения

Внешние условия



Температура окружающей среды	-25… 70℃ (248… 343К)
Температура хранения	-40… 85℃ (233… 358К)

Механические спецификации



Соединение	Соединитель В1 (М12×1), 4-пин
Степень защиты	ИП67
Материальное снабжение жилищем	никел-покрытая латунь,
Датчик	смесь сферы эпоксидной смолы/полости стеклянная; полиуретан пены, крышка ПБТ

4. описание функций датчика

Регулировать пункты переключения и аналогового выхода.

Переключатель вывел наружу тип и тип датчик аналогового выхода можно запрограммировать как потребитель хочет.

8 типов функций выхода можно запрограммировать.

Полностью режим учить следующим образом,

раздел 1 учит одному пункту с родственным учит в условии (высокопоставленное напряжение тока или ГНД). раздел 2 выбирает различный пункт расстояния (не этого же с степ1) и различное учит в условии (не таком же с степ1). Режим программы должен быть закончен во время голубой проблескивать приведенный, автоматически принимаемое значение будет эффективен если нет.

Ультразвуковой датчик отличает переключателем выведенным наружу с 2 теачабле пунктами переключения. Эти установлены путем придавать подачу напряжения - УБ или + УБ на УЧИТЬ-В входном сигнале. Подачу напряжения необходимо приложить к УЧИТЬ-В входном сигнале для по крайней мере 1 СИД С. показывает узнавал ли датчик цель во время УЧИТЬ-В процедуре. Пункт переключения А1 научен с - УБ, А2 с +УБ. 5 различных функций выхода можно установить.

1. Режим окна нормальн-открытый и функция выхода наклона режима вкладыша положительный.

2. Режим окна нормальн-закрытый и функция выхода наклона режима вкладыша отрицательная.

3. Одиночный пункт переключения, нормальн-открытая функция.

4. Одиночный пункт переключения, нормальн-закрытая функция.

5. Одиночный пункт переключателя с функцией зазора гистерезиса нормальн-открытой.

6. Одиночный пункт переключателя с функцией зазора гистерезиса нормальн-закрытой.

7. Обнаружение функции объекта присутсви-нормальной открытой.

8. Обнаружение функции объекта присутсви-закрытой открытой.

Пункт переключения, расстояние установки только после силы дальше. Внутренние часы могут уверить нельзя изменить после 5 минут после силы дальше. Если хотеть изменять пункт переключения, то потребитель может только устанавливающ расстояние запроса после того как рестарт силы.

Для типа выхода РС485.

2 вида работая стиля,

Одно для автоматического измерения, датчик измерит расстояние или уровень повторно, муравей период измерения может быть установлен уарт. Результату измерения можно получить удаленный доступ к каждый раз.

Другой стиль сила - сохраните режим когда датчик сон, до тех пор пока датчик не получит команду дознания с пре-кодом. Комуникационный протокол модус-РТУ.

Например результат измерения может быть прочитан доступом регистр 0кс101 протоколом Модбус.

Для больше информации пожалуйста свяжитесь мы для проводника программирования.



Дисплеи СИД
		Программируя время	Рабочее временя
Красное СИД	НА	--	Аккуред ошибка
	С	Работать хорошо	Работать хорошо
	Вспышка	Делающ программу отголоска потерянную, Для одиночных пункта переключения, программы, или обнаружения объекта.	-----
Желтое СИД	НА	----	Детактед объект
	С	------	Потерянный отголосок
	Вспышка	Научите внутри для состояния готового, Это значит что датчик запер установленное расстояние для программы	-----
Голубое СИД	НА	Сила дальше	Сила дальше
	С	Выключение	Выключение
	Вспышка	Индикация периода программы, Только голубые вспышки приведенные режим программы можно сделать	Программу можно снести дальше





5. условия установки

Если датчик установлен на падение температуры окружающей среды под 0℃, то он должен сделать хорошо на предохранительных мерах. В случае сразу установки датчика в а через отверстие используя стальные гайки, он должен быть фиксирован на середине потока снабжения жилищем.

6. Упорядочение информации

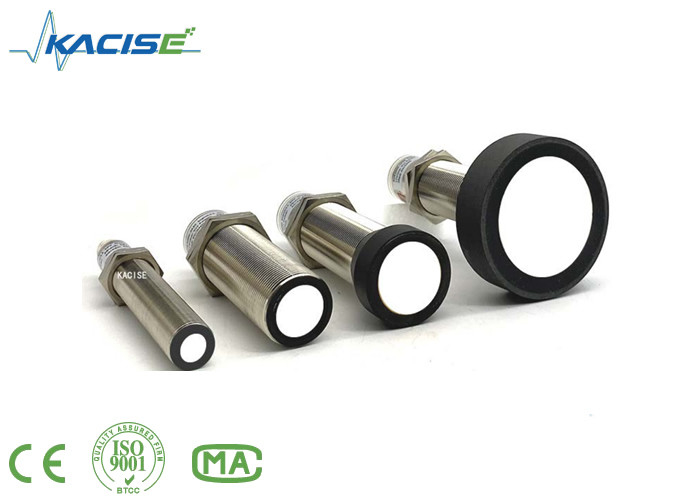

ГСУС	Размер тела	ВЫХОД		Максимальный ряд	Описание
	М18	Для тела М18, максимальный ряд для М18 1000мм
	М30-Тыпе1	Для тела М30. Максимальный ряд 2000мм для М30
	М30-Тыпе2	Для тела М30. Максимальный ряд 3000мм для М30
	М30-Тыпе3	Для тела М30. Максимальный ряд 6000мм для М30
	Подгонянный	Подгонянный
		НПН	Выход НПН
		ПНП	Выход ПНП
		Воут	Выход Воут 0-10В
		мАоут	Выход 4-20мА
		РС485	Выход РС485
			ССС мм		Скскс мм ряд сентенции можно обнаружить Для М18 максимальный ряд 1000мм Для М30 максимальный ряд 6000мм
ГСУС	М30	РС485	2000мм
