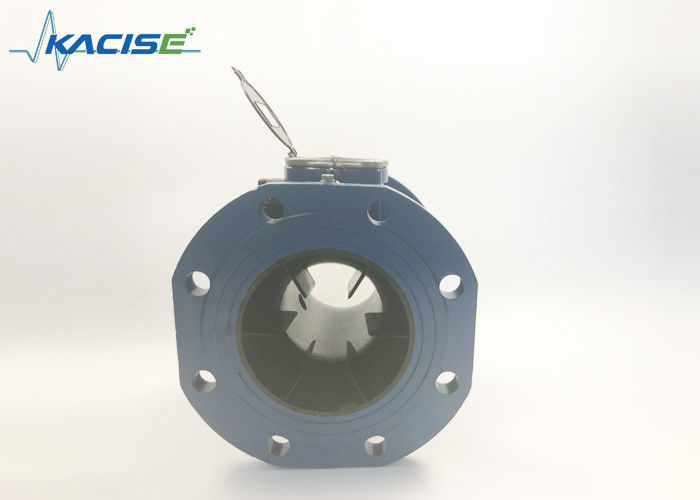

KUW3000-C двойной Чнане IP68 батарейный Ультразвуковой водоизмеритель большого диаметра
Описание
Ультразвуковой потокомер внешнего типа клип или трубопроводного сечения основан на принципе "метода разницы скорости", измеряющий поток жидкости в трубе.Он использует передовую мульти-импульсную технологию, технологии цифровой обработки сигнала и технологии коррекции ошибок, чтобы счетчик потока мог адаптироваться к окружающей среде промышленной площадки, более удобный, экономичный, точный измерение.
Согласно принципу обнаружения сигнала ультразвуковой потокомер можно разделить на метод разницы скорости распространения (прямой метод разницы времени, метод разницы времени,метод разницы фаз и метод разницы частот), метод миграции луча, метод Допплера, метод перекрестной корреляции, метод пространственного фильтра и метод шума.
Ультразвуковой потокомер и электромагнитный потокомер, поскольку канал потока прибора не установлен никакой преградой, являются беспрепятственными потокомерами,подходит для решения задачи измерения потока одного типа потокомера, особенно в большом ротовом измерении потока имеет более выдающиеся преимущества, это один из быстрых разработок вида потокомера.
Примите дизайн двойного канала, точные и стабильные измерения.
Точность < 1%.
Может реализовать дистанционный мониторинг, различный выход сигнала, основанный на GPRS и RF конструкции.
Тепловые измерения могут быть достигнуты путем подключения датчиков тепла.
Особенности
1.Диапазон не больше, чем ширина, и меньше 0,01 м/с.
2.Проектирование трубопровода для измерения двойной линии с жидкостным слоем, измерение точное.
3. показывает, что большое количество информации, с дисплеем 9 цифр совокупный поток и четыре цифровых мгновенной скорости потока.
4Концепция конструкции и энергосбережение, например, воздух или жидкость в статическом состоянии в течение длительного времени под прибором будет автоматически энергосберегающей функции.
5Дизайн защиты IP68, все части полностью защищены, даже вода может работать в течение длительного времени.
6. Проектирование на время года, месяца, дня имеют кумулятивную запись и собирать данные функции.
7. Имеет различные режимы интерфейса связи; TTL уровень импульс выхода и USART интерфейсов, удобный подключение других устройств малой мощности; Стандартный интерфейс RS485;Инфракрасный интерфейс связиПоддержка протокола связи CJ-188.
8. Поддерживает стандартный протокол связи MODBUS, M-BUS, HART, протокол связи совместимых дворов Haifeng ASC II.
9. выходный сигнал различными способами: изоляция выхода импульсного сигнала, доступный двумя путями (включая импульсный эквивалент и программируемую ширину импульса);
Коммуникация и выход сигнала
Дисплей и работа
58*22 мм ЖК-дисплей
Показывать мгновенный поток, накопительный поток, время и различные виды рабочего состояния
Поддержка двунаправленного измерения потока
Может измерять мгновенный поток и накопительный поток в направлении вперед и назад отдельно
Некоторые из выбранных подразделений
Совокупный поток:M3,ft3,GAL,L
Мгновенный поток: M3/H, GPM, L/m
Умный сенсорный ключ
Легко управлять пальцем
Инфракрасный интерфейс связи
Поддержка связи CJ-188, поддержка связи M-BUS и MODBUS и поддержка обновления программного обеспечения
Параметр
| Положение |
Спецификация |
| Стандартный |
ISO4064-2005, GBT778-2007 |
| Измерительная жидкость |
Вода, сточные воды, морская вода ((другие жидкости необходимо настроить)
жидкость должна быть наполнена трубопроводом
|
| Средняя температура |
0.1 ~ 30°C |
| Рабочая среда |
Температура: -10 ~ 45°C; влажность≤100% ((RH) |
| Рабочее давление |
1.6MPa ((2,5MPa необязательно) |
| Чувствительность вверх по течению |
U3 |
| Чувствительность ниже по течению |
D0 |
| Климатические и механические |
Класс С |
| Класс электромагнитной совместимости |
Класс E2 |
| Интерфейс связи |
RS485/USART/Инфракрасный |
| Выходной сигнал |
Выход двухстороннего импульса OCT/выход импульса TTL/выход одностороннего импульса 4~20mA |
| Электрическое питание |
Встроенная литийная батарея.6,19AhV) /DC8~36V питания |
| Класс защиты |
IP68, может работать 2 метра под водой |
| Цифровой дисплей |
многолинейный 9-линейный цифровой накопительный поток,
4 цифровой дисплей для мгновенного потока, изменяет состояние запроса и единиц.
|
| Хранение данных |
EEPROM/FLASH, автоматически записывает совокупный поток за последние 512 дней |
| Цикл измерений |
Измерение: 1 раз в секунду; проверка: 4 раза в секунду |
| Потребление энергии |
Продолжительность работы батареи 10 лет |
Диапазон потока
|
Номинальный
Диаметр
|
R |
Поток ((m3)/h) |
|
Начало
Пропускная способность
|
Минимальная
Пропускная способность
Первый квартал
|
Переходный период
Пропускная способность
Q2
|
Постоянный
Пропускная способность
Q3
|
Перегрузка
Пропускная способность
Q4
|
| DN15 |
200 |
0.003 |
0.0125 |
0.020 |
2.500 |
3.125 |
| DN20 |
200 |
0.0035 |
0.016 |
0.026 |
3.200 |
4.000 |
| DN25 |
200 |
0.007 |
0.020 |
0.032 |
4.000 |
5.000 |
| DN32 |
200 |
0.010 |
0.032 |
0.050 |
6.300 |
7.875 |
| DN40 |
200 |
0.015 |
0.100 |
0.160 |
20.000 |
25.000 |
| DN50 |
100 |
0.030 |
0.400 |
0.640 |
40.000 |
50.000 |
| DN65 |
100 |
0.059 |
0.630 |
1.008 |
63.000 |
78.750 |
| DN80 |
100 |
0.064 |
1.000 |
1.600 |
100.000 |
125.000 |
| DN100 |
100 |
0.094 |
1.600 |
2.560 |
160.000 |
200.000 |
| DN125 |
100 |
0.120 |
2.000 |
3.200 |
200.000 |
250.000 |
| DN150 |
100 |
0.270 |
2.500 |
4.000 |
250.000 |
312.500 |
| DN200 |
100 |
0.315 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN250 |
100 |
0.508 |
4.000 |
6.400 |
400.000 |
500.000 |
| DN300 |
100 |
0.770 |
6.300 |
10.080 |
630.000 |
787.500 |
Продукты Фотографии
