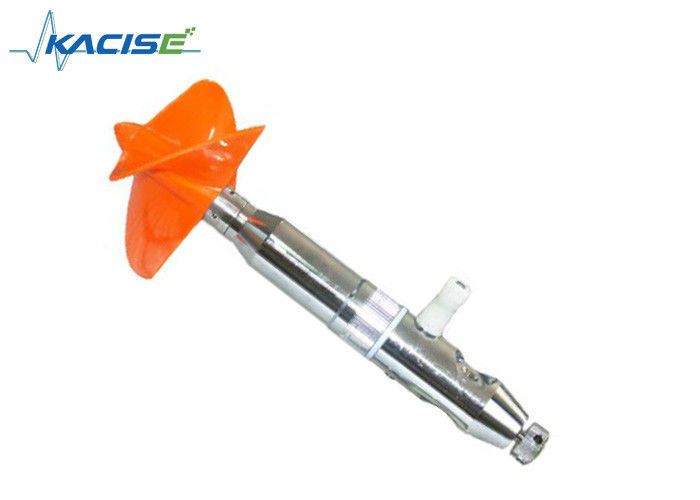

Портативный тип диаметр пропеллера ГСКМ07-12 измерителя величины тока Ф60мм для полива трубопроводов



3. Конфигурация





1) тип измеритель величины тока пропеллера ГСКМ07-12 составлен воспринимая части, механизма перехода сигнала, хвостового плавника, и штанги вадинг. Инструкция счетчика в последней странице текста.





2) воспринимать часть
Установленный на роторную ось на лицевой части аппаратуры, воспринимая часть пропеллер винта 3-лист используемый для того чтобы воспринять скорость подачи. Поверните скорость пропеллера пропорциональна к расходу потока. Пропорциональные константы измерены в испытании флуме.





3) Механизм перехода сигнала
Механизм перехода сигнала преобразовать вращая номер пропеллера в электрические сигналы ИМПа ульс для считать переключателем магнит-тростника. Магнит вертикально установлен на кабель роторной оси, одновременный вращать с пропеллером. Переключатель Ред помещен в водоустойчивый компонент зафиксированный на основном корпусе близко к магниту. Когда пропеллер будет управляться течением, магнит и пропеллер вращают одновременно. Вращение каждого пропеллера наводит два раза замагничивания между магнитом и камышовым переключателем. Вращая номер преобразован в сигналы и передан счетчику.



4) Хвостовой плавник (дополнительный)
Хвостовой плавник использован для того чтобы выровнять аппаратуру в открытом канале во время измерения подачи. Если в подаче мелких, и медленн-тарифа, или трубопроводах, аппаратурах смогите быть выровняно путем еебаллинг, то хвостовые плавники не необходимы.



5) Тип КГ16-1 Вадинг штанга (дополнительная)
Вадинг штанга использован для того чтобы измерить глубину воды, и фиксированную аппаратуру на, который дали измеряя этапы. Гнездо перехода сигнала поверх вадинг.





4. Рабочие принципы и вычисление
Функциональное отношение между расходом потока и роторной скоростью пропеллера определено испытанием флуме.
Формула тарировки:
В = Кн + к
тариф В-подачи, м/с;
К-гидравлический тангаж пропеллера, м потока;





н-роторный тариф пропеллера, н= н /T, 1/с
(Н-поворачивая номер пропеллера; Т-измеряя продолжительность);
константа К-аппаратуры, м/с.
Расход потока фактически средний роторный тариф пропеллера в, который дали измеряя продолжительности.



5. Обслуживание



пропеллер 
Материал пропеллера превосходная пластмасса инженерства. После больше чем 10 лет различных экспериментов, доказаны, что будет этот материал характерен для удар-сопротивления, коррозионной устойчивости, атмосфер-причиненной ухудшени качества-сопротивление и хорошую термическую стабильность, до технических стандартов.
Качество пропеллера преобладает возможность аппаратуры. Гарантировало точное значение к внутри над формулой, обслуживание пропеллера должно быть подчеркнуты, что.
1) предотвращает его от яростного удара во время измерения.
2) очищает вне масло и седимент от пропеллера водой или газом, держа его чистым и сухим.
3) в льде приправляет, кипяченая вода смогите быть полито на пропеллере для того чтобы растаять лед.
Никогда не используйте огонь для того чтобы зажарить в духовке его.
4) пропеллер фиксирован на роторной оси винтовыми нарезами. Если под быстрым расходом потока, гаечный ключ крюка должен быть использован для того чтобы привинтить его вниз. Особенно для измерения в трубопроводах насосных установок, когда измерение немедленно закончит, течение обратного сделает пропеллер повернуть ригхтабоут. Винтовой нарез легок для того чтобы освободить. Никогда не используйте резец провода для того чтобы привинтить его вниз из страха пред разрывом.



шарикоподшипник 
Как критический компонент системы поддержки измерителя величины тока, шарикоподшипник, особенно раздел низкого процента влияет на емкость аппаратуры. Техническое расписание следует соответствовать для того чтобы очистить шарикоподшипник. Материал шарикоподшипника нержавеющая сталь 9Кр18. Хотя он ржавчин-устойчив, осторожное обслуживание для нержавеющей стали ГКр15 должно быть проведено на ем. Если повреждено, шарикоподшипник можно купить согласно коду:, то Д25МС.
Очищать шарикоподшипник:
1) газ 120 (СИ1207-67) или 200 (ГБ444-64) хороший клеансер.
2) очищать должен быть проведен в покрытом олове беспорядка коробки или алюминия фарфора. Установите медный экран (65 еес/3.3км) на 10мм от дна коробки для того чтобы фильтровать седимент. Подготовьте 3 коробки для грубый очищать и закончите очистить.
3) операторы должны помыть руки с теплыми водой и мылом. Другие люди не должны касаться шарикоподшипнику вручную.
4) камера шарикоподшипника должна быть очищена осторожно для предотвращения пыли, заклятого врага для шарикоподшипника.
5) масло аппаратуры ГБ487-84 сентистроке 6.3-8.5 на 50℃. Оно имеет превосходные характеристики вязкости в функции температуры и полагается вредные вещества как кислота, влага, пыль и механическая примесь, до строгих стандартов. Если другие типы масла аппаратуры использованы, то новая тарировка на ей должна быть сделана.
6) масло Клеансер и аппаратуры должно согласовывать с международными стандартами, как следует депозированными, и строго предотвращенными от воды и примеси.
7) очищая процедура
Поверните и очистите шарикоподшипник в первой коробке с газом 10 раз, половина в одном направлении. После этого поверните к вторым и третьим коробкам для повторения такого же процесса. Трясите газ, и установите шарикоподшипник немедленно, избегающ долгосрочной выдержки в воздух.
Если любая вода входя в в камеру шарикоподшипника (, который судит чувствительность вращения пропеллера) после измерения, то очистите его во времени. Держите круговую окружность шарикоподшипника, трясущ воду или седимент из шарикоподшипника в осевом направлении. После этого повторите очищая процедуру в (7).
8) держит аппаратуру в воздушной, сухой и безгремучертутной комнате. После 3 – 6 месяцев, шарикоподшипник должны быть проверены, очищены, и смазаны.



 разбирая, моя, собирая и завалка масла
Хотя камера подшипника и роторная ось имеют превосходное проведение запечатывания, корыстное состояние и незнание технических принципов наведут влагу входя в в камеру. Особое внимание необходимо оплатить во время разбирать, мыть, собирать и смазывать аппаратуру.
(1) разбирать и мыть
После измерения, разберите тело измерителя величины тока от кронштейна. Проверите качество масла в камере подшипника от прозрачной крышки. Если масло ясно без воды в нем, и чувствительность пропеллера нормальна, то аппаратура не реквизитна быть помытым. Однако, для того чтобы гарантировать точность аппаратуры, раскройте прозрачную крышку, добавьте масло в камеру подшипника и сжимайте вне падения воды от лицевой части. Если масло в камере подшипника немного фекулент, то аппаратура должна быть разобрана совершенно.



(2) собирать
Согласно обратной последовательности разбирать, соберите помытые компоненты. Затяните завинчивые пробки вручную или гаечный ключ крюка. Собирать должен быть проверен как следовать.
1) зазор сборища между набором пропеллера роторными и основным корпусом аппаратуры 0.3-0.4мм которое могут быть измерены датчиком толщины. Если зазор слишком узок, то набивка можно добавить, что к проступи роторного набора избежало трения возможного для того чтобы влиять на чувствительность аппаратуры. Если зазор слишком широк, то вода легка для того чтобы включиться в камеру подшипника. 2 анормалных ситуации главным образом причинены нештатной собирая процедурой.
2) зазор прыжка роторного набора не должен перегнать 0.03мм проверенное измерительным прибором с круговой шкалой. Наберите пропеллер вручную. Если вращение пропеллера не настолько ровно а немного неустойчиво, то оно не аккордант с стандартами. Проверите зазор прыжка оси пропеллера и роторного набора измерительным прибором с круговой шкалой для того чтобы определить методы ремонта. Особенное извещение: штранг-прессование эксцентричного управляемого насоса самый возможный для того чтобы причинить водозабор.
3) чувствительность аппаратуры проверена дуть рта. Если небольшой дуть управляет пропеллером, то вращайте ровно без чувства преграждать, чувствительность рассматривает, что быть подходяща. Мы рекомендуем ДЖГМ-1 тип проверять-датчик чувствительности маховика развитый нашим институтом. Маховик работает с приостанавливанным кабелем и весом. Средний момент трения определен продолжительностью вращения маховика. Таким образом, чувствительность аппаратуры можно судить. Она более надежна для использования датчика измерить чувствительность.
4) собранная аппаратура должна быть помещена на таблице. Положите деревянный блок под тело, держа приостанавливать пропеллера. В противном случае, положите его в расквартировывать немедленно.


(3) смазывает заполнять
Рукави подшипника и расстояния помыты, тогда собраны совместно. Если доказаны, что будет роторный набор аккордант с техническими требованиями, то заполните масло в собранной камере с роторным набором, и крышку. Соедините их совместно немедленно и затяните крышку. Если ходы масла аппаратуры от роторного набора и там никакой воздушный пузырь в крышке, то камеру необходимо заполнить вверх. Для предотвращения камеры от воздушных пузырей, держите голову аппаратуры на верхней части когда вы затягиваете крышку. Заполните масло в отверстиях кронштейна, тогда соберите его с основным корпусом. Таким образом, аппаратура полна масла внутрь.



механизм перехода сигнала 
Механизм перехода сигнала составлен магнита и камышового переключателя. Магнит владение в коробке магнита. Остаточная намагниченность 700-1000Гаузс. Камышовый переключатель загерметизирован с эпоксидной смолой. Минимальные ампер-повороты 12-18АТ. Магнит и камышовый переключатель на одной аппаратуре исключительно не соединены, но ексчангеабле с другими аппаратурами. Они также устранимы продажное.
Жизненный период камышового переключателя значительно повлиян на нагрузкой электрической системы. На 3В и 30мА, он может работать 5×105тимес. Позже что он должен быть заменен. 1минуте только необходимо для замены, даже в поле. Не необходимо поднять аппаратуру вверх от воды, потому что камышовый переключатель совершенно загерметизирован.
Заметьте значение силы и течение соединенного счетчика. Никогда не выбирайте тип счетчик индуктивности.
В воде с высоким солесодержанием или промышленной загрязнянной отработанной водой, как гальванизируя еффлуэнт, слипчивый гипсолит можно использовать для создания программы-оболочки присоединенных зажимов (положительных) камышового переключателя, избегающ короткого замыкания с основным корпусом аппаратуры (отрицательной) в воде.
Инкасемент 
После измерения, поднимите аппаратуру вверх от воды. Высушите его с полотенцами. Положите его в снабжение жилищем согласно исходному положению. Другие аксессуары должны хорошо быть помещены. Проверите размещение компонентов если снабжение жилищем не может быть покрыто хорошо. Никогда форседлы отожмите крышку снабжения жилищем.





6. Полный набор

Деталь	Номер
Основной корпус (с винтами используемыми для того чтобы исправить основной корпус на вадинг штанга)	1
Запасной камышовый переключатель (с крышкой для содержания линии)	1
Контрольный шип	2
Бутылка масла	1
карта коэффициента	1



7. Жизненный период

1. 5еарс под правильной эксплуатацией и техническое обслуживание.
2. Под правильной деятельностью, формула тарировки должна быть проверена после 1-2еарс.
