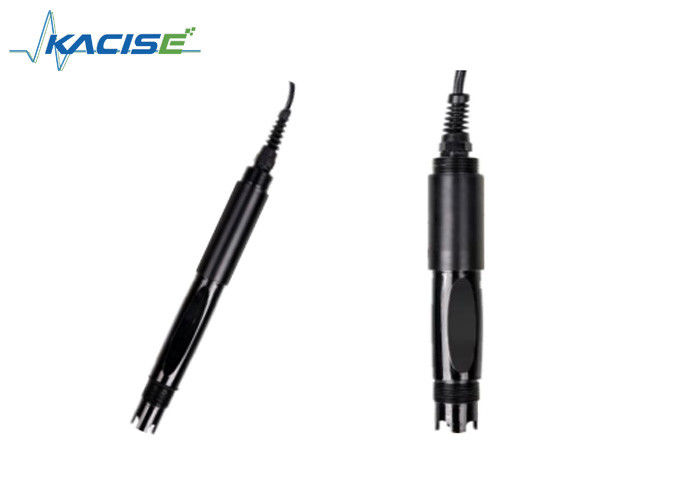

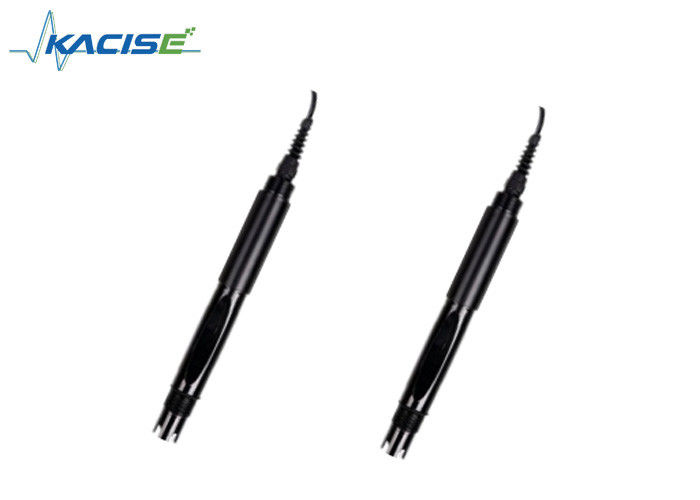

KWS-700 Онлайн датчик pH


Введение

Онлайн датчик pH KWS-700 используется для мониторинга качества воды в окружающей среде, кислотно-щелочного/солевого раствора, процесса химической реакции, процесса промышленного производства,может отвечать требованиям онлайн-измерения pH для большинства промышленных приложений.

Особенность

Выходный сигнал: RS-485 (протокол Modbus/RTU).
Удобное подключение к стороннему оборудованию, такому как ПЛК, DCS, компьютер промышленного управления, общий контроллер, бесбумажный записывающий инструмент или экран загрузки.
Двойной дифференциальный усилитель с высоким импедансом с сильным анти-интерференцией и быстрой реакцией.

Патентованный зонд pH, внутренний эталонный раствор очень медленно просачивается из микропористого соляного моста под давлением не менее 100KPa (1Bar),и перенос крови вперед продолжается более 20 месяцев.Такая система отсчета очень устойчива, и срок службы электрода увеличивается в два раза по сравнению с обычными промышленными электродами.
Легко устанавливается: 3/4 нитей труб НПТ для легкой подводной установки или установки в трубы и резервуары.

Технические спецификации

Размер

Установка и электрическое соединение

Установка

Примечание: датчик не должен устанавливаться вверх ногами или горизонтально при установке, по крайней мере под углом 15 градусов или более.

Проводка

a) Красная линия - кабель питания (12 ~ 24 В)
б) Черная линия - земля (GND)
в) Синяя линия - 485А
d) Белая линия - 485B
e) Голая проволока - защищенная проволока
После завершения проводки следует тщательно проверить, чтобы избежать неправильных соединений перед включением.

Спецификация кабеля: Учитывая, что кабель долгое время погружается в воду (включая морскую воду) или подвергается воздействию воздуха, кабель обладает определенной коррозионной стойкостью.Внешний диаметр кабеля Φ6 мм и все интерфейсы водонепроницаемы.

Услуги по обслуживанию

Использование и техническое обслуживание

При измерении датчика pH его следует очищать в дистиллированной воде (или деионизированной воде),и использовать фильтрующую бумагу для поглощения влаги, чтобы предотвратить попадание примеси в испытываемую жидкость.. 1/3 датчика должно быть вставлено в раствор для испытания.
Датчик должен быть промыт, когда он не используется, помещен в защитную оболочку с раствором хлорида калия 3,5 моль/л или в контейнер с 3.Раствор хлорида калия 5 моль/л.
Проверьте, сухо ли устройство. Если оно окрашено, протирайте его абсолютным спиртом и высушите. Избегайте длительного погружения в дистиллированную воду или белковый раствор и избегайте контакта с силиконовым жиром.С более длинным датчиком, его стеклянная пленка может стать полупрозрачной или с отложениями, которые могут быть промыты разбавленной соляной кислотой и промыты водой.Он должен быть калиброван при помощи счетчика для калибровки..
Если калибровка и измерение не могут быть выполнены во время обслуживания и обслуживания датчика вышеуказанным способом, то это означает, что датчик неисправен.

Стандартная таблица ссылки на буфер Ph

Фактический показатель и стандарт прибора иногда имеют погрешность ± 1 цифру.

Калибровка

Примечание: датчик был калиброван на заводе, если он не превышает погрешность измерения, калибровка не должна быть случайной.

a) Нул калибровки
Использовать 250 мл дистиллированной воды в измерительном цилиндре, налить в стакан, добавить пакет калибровочного порошка с pH=6,86, равномерно перемешивать стеклянной стержней, пока порошок полностью не растворится.конфигурировать раствор с pH=6.86, поместите датчик в раствор, подождите 3 ~ 5 минут, после того как значение стабилизируется, посмотрите, является ли отображаемое значение 6,86. Если нет, вам нужно выполнить нулевую калибровку.Для инструкций по калибровке см. приложение .

b) Калибровка наклона
Для кислотного раствора: взять 250 мл дистиллированной воды в измерительном баллоне, налить в стакан, добавить пакет калибровочного порошка с pH=4,00,Равномерно перемешивать стеклянной палочкой, пока порошок полностью не растворится., и настроить раствор topH=4.00 ; В растворе подождите от 3 до 5 минут. После того, как значение стабилизируется, проверьте, является ли значение 4.00. Если нет, требуется калибровка наклона.См. приложение к инструкции по калибровке.

Для щелочного раствора: взять 250 мл дистиллированной воды в измерительном баллоне, налить в стакан, добавить пакет калибровочного порошка с рН=9,18.Равномерно перемешивать стеклянной палочкой, пока порошок полностью не растворится., и настроить раствор на pH=9.18; в раствор, подождите от 3 до 5 минут. После того, как значение стабилизировано, посмотрите, является ли дисплей 9.18. Если нет, требуется калибровка наклона.См. приложение к инструкции по калибровке.

Обеспечение качества

Департаменты по контролю качества имеют стандартизированные процедуры контроля, с передовым оборудованием и инструментами для обнаружения,и в строгом соответствии с испытательными процедурами для продуктов, которые проходят 72-часовое испытание старения, испытание стабильности, нестандартные продукты.

Получатель непосредственно возвращает партию продукта с показателем неисправности 2%, а все понесенные расходы несет поставщик.Референтный стандарт относится к описанию продукта, предоставленному поставщиком..

Гарантируйте количество товаров и скорость перевозки.

Обязательства по оказанию услуг

Компания предоставляет местное послепродажное обслуживание в течение одного года с даты продажи, но не включает в себя ущерб, вызванный неправильным использованием.Но стоимость доставки должна быть высокомерной.Если по дороге будет повреждена, компания починит поврежденный инструмент бесплатно.


Сообщение данных приложения

1. Формат данных

Формат данных по умолчанию для связи Modbus: 9600, n, 8, 1 (скорость передачи 9600bps, 1 старт-бит, 8 бит данных, без паритета, 1 стоп-бит).
Параметры, такие как скорость передачи, могут быть настроены.

2. Формат информационной рамки

a) Читать рамку инструкций по данным
06 03 xx xx xx xx xx
Адрес Функционный код Адрес реестра Количество регистров Контрольный код CRC (первый байт)
b) Читать рамку ответа данных
06 03 xx xx...... xx xx xx
Адрес Функционный код Байты Ответные данные КРК код проверки (начало малого байта)
в) Написать рамку инструкций для данных
06 06 xx xx xx xx
Адрес Функционный код Адрес регистрации Написать код проверки CRC данных (первый байт)
d) Написать фрейм ответа данных (такой же фрейм команды данных)
06 06 xx xx xx xx
Адрес Функционный код Адрес регистрации Написать код проверки CRC данных (первый байт)

3. Адрес регистрации

Примечание:
a) Адрес реестра Modbus согласно протоколу, определенному с начальным адресом типа реестра (16 шестеренг представляет фактический начальный адрес реестра в скобках).
b) При изменении адреса датчика, адрес датчика в команде возврата является измененным новым адресом.
c) Определение данных, которое возвращает измеренное значение при чтении данных:
XX XX XX XX XX XX

2-байтовое измерение 2 байта измерение значение шкалы номер 2 байта значение температуры 2 байта температурная шкала

Тип данных по умолчанию: двойной байт целого числа, высокий байт в первую очередь; другие являются необязательными типами плавающей запятой.
4. Пример команды

a) Читать инструкцию по данным:
Функция: Получить pH и температуру измерительного зонда; единицей pH является pH; единицей температуры является °C.
Рама запроса: 06 03 00 00 00 04 45 BE;
Ответный период: 06 03 08 00 62 00 02 01 01 00 01 24 59

Пример чтения:

pH: 00 62 указывает на шестнадцатеричное значение pH, 00 02 указывает на то, что значение pH имеет 2
десятичные места и преобразуется в десятичное значение 0,98.
Значение температуры: 01 01 указывает на шестнадцатизначное значение показания температуры, 00 01 указывает, что
значение температуры имеет 1 десятичную запятую и преобразуется в десятичную величину 25,7.

b) Инструкции по калибровке:

Нолевая калибровка
Функция: Установите нулевое калибровочное значение pH электрода. Нулевое значение основано на стандарте pH 6,86. Примеры следующие
Рама запроса: 06 06 10 00 00 00 8C BD
Ответная рамка: 06 06 10 00 00 00 8C BD
Калибровка наклона
Функция: устанавливается калибровочное значение наклона pH электрода; калибровка наклона делится на калибровку высокой и низкой точек, а щелочный раствор измеряется в высокой точке;кислотный раствор измеряется в нижней точке, где стандартный раствор здесь высокий.
точка 9.18pH, стандартный раствор низкой 4,00pH калибровочного показателя, примеры:
Высокая точка стандартного раствора 9,18 калибровка pH:
Рама запроса: 06 06 10 04 00 00 CD 7C
Ответная рамка: 06 06 10 04 00 00 CD 7C
Низкий стандартный раствор 4,00 калибровка pH:
Рама запроса: 06 06 10 02 00 00 2D 7D
Ответная рамка: 06 06 10 02 00 00 2D 7D

в) Установите адрес идентификатора устройства:

Роль: установка адреса устройства MODBUS электрода;
Изменить адрес устройства 06 на 01.
Рамочная заявка: 06 06 20 02 00 01 E3 BD
Ответная рамка: 06 06 20 02 00 01 E3 BD

5. Ответ на ошибку

Если датчик не выполняет команду хоста правильно, он возвращает следующую информацию о формате:

a) Код: 01
03 - данные неверны
b) COM: Принятый код функции
