Давление МПа материала 1,6 литого железа метра жидкого уровня измерителя прокачки шестерни серии ЛК овальное

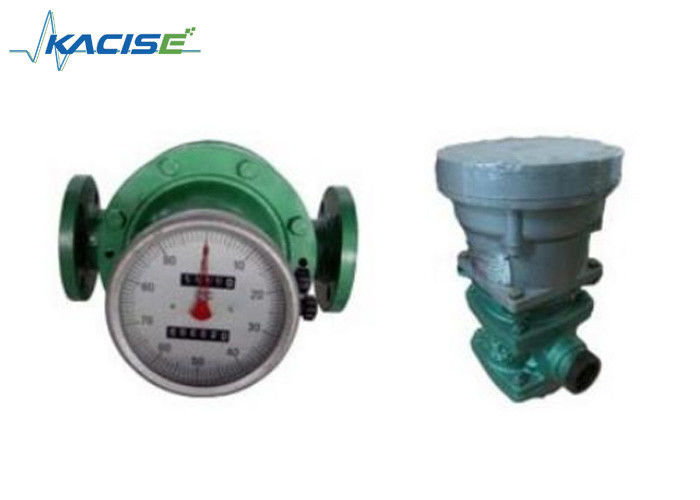

                                                                    Овальный счетчик потока редукторов серии LC


Введение

Серия LC овальный счетчик потока передач стоит как флагманский продукт в нашей компании.специально предназначенные для измерения потока жидкости в трубопроводах при определенных условиях давленияИзвестный своей простой структурой, надежной работоспособностью и высокой точностью, этот потокомер не предъявляет особых требований к импорту и экспорту труб.Он вмещает широкий диапазон вязкости в измеряемой среде и имеет широкий диапазон потока.

Овальный счетчик потока LC-серии имеет широкое применение в различных отраслях промышленности, включая нефть, химику, медицину, транспорт и продукты питания.Его универсальность делает его предпочтительным выбором для обнаружения потока жидкости как в промышленном, так и в коммерческом секторахВ частности, этот потокомер превосходит в измерении нефтяного топлива, что делает его особенно подходящим для применения в этой области.

Использование

The LC-A type cast iron oval gear flow meter is extensively utilized for measuring various oil products and is particularly suitable for cast iron material that is resistant to corrosion in liquid mediums.
Тип LC-E литой стали овальный счетчик потока редуктора предназначен для измерения высокого давления, низко коррозионные среды.
Тип литого железа овальный счетчик потока, оснащенный ротором из алюминиевого сплава, подходит для измерения жидкостей с низкой вязкостью и низкой коррозией, включая бензин.
Типы LC-B и C, оба изготовлены из нержавеющей стали, имеют широкое применение при измерении сильных коррозионных жидких сред, таких как кислоты, щелочи, соли и органические соединения.
Тип LC-L, изготовленный из алюминиевого сплава, представляет собой компактный овальный счетчик потока, широко используемый для измерения жидких сред с низкой коррозией, таких как вода.

Технические параметры овального приточного счетчика
Материал основного компонента и номинальное давление


2Точность: 0,5 градуса, 0,2 градуса
3.Операционная температура: LC-A ((-20°C~+60°C),LC-B,E,L ((-41°C~+60°C), 60°C~200°C тип может быть настроен.LC-Q,L: -20°C~+60°C;
4Противовзрывное: ExiaIICT5, dIICT5
5Диапазон потока, как показано в таблице ниже (единица: м3/ч)


Примечание:Когда измеримая вязкость жидкости превышает 2000 mpa.S, то при потокометре применяется вязкость
Диапазон потока или параметры обсуждаемы.


Прочие специальные овальные приборы для измерения потока LC-серии
Дальний востокОвальный переводчик потокомер обзор
Дальний восток один овальный счетчик потока передач состоит из онтологии и передатчика, жидкости в трубе потока
может быть напрямую преобразован в сигнал импульса потока или аналоговый выход сигнала.
Сигналы и наш дисплейный инструмент или другой вторичный инструмент и вспомогательная система, которые могут
Автоматическое управление, запись необходимости регулировки.
Технический индекс
1Уровень точности: 0.5, 0.2
2Рабочая температура: общая работа в - 20 ~ + 60 °C)
3Тип передатчика: GF, MF, Ag19
4Структура передатчика: BGF, FX, LC-13
Легкий Овальный счетчик потока передач
Легкий овальный счетчик потока передач в основном для того, чтобы уменьшить счетчик потока удобного пользования клиентом и
исследования и разработки потокомера нового типа, разделенного на новый световой потокомер.
(LC A xx II серии) и цельноалюминиевый светомер (LC - L, LC - AL серии).
новый дизайн, легкий вес, уникальный и красивый внешний вид, удобная сборка, высокая точность, большие,
Средний и малый поток линейная стабильность, повторяемость хорошая ждать характеристики.
Технический индекс
1Уровень точности: 0.5, 0.2
2Номинальное давление: 1,6 МПа
3- прочие технические параметры: см. LC - серия A
4Основные материалы в следующей таблице

Пропускная способность с овальным приспособлением для теплосохранной куртки серии LC-U

Для решения задач, связанных со средой, склонной к затвердеванию при комнатной температуре или конденсации при определенных температурных условиях во время транспортировки трубопроводов и мониторинга движения,обычно используется система отопления для трубопроводной среды. Эта система обеспечивает, чтобы среда оставалась расплавленной и адекватно нагретой. Однако из-за ограничений на прохождение пара вблизи овального счетчика потока (для предотвращения повреждения счетчика),Мы разработали овальные счетчики потока с изоляционным жилетом..

Данная конструкция включает изоляционный слой вокруг оболочки измерителя, обеспечивающий слой изоляции для облегчения потока затвердевшей среды и поддержания определенной температуры,обеспечение нормальной работы потокомераКонструкция изоляционного жилета также может быть принята перед фильтром, когда установлен овальный счетчик потока.Внутренняя и наружная структура изоляционного жилета, как правило, спроектирована с фланцем калибра DN15, и специальные конструкции интерфейсов могут быть размещены на основе требований пользователя.но он также может быть настроен для удовлетворения конкретных требований клиентов.

Механический количественный овальный приборометр серии LC-D

Механический количественный овальный потокомер передачи типа LC-D, называемый потокометром, представляет собой специализированный прибор, состоящий из трех основных компонентов: овальный потокомер передачи, редуктор,и количественный счетчик.

Этот потокомер предназначен для точного измерения совокупного объема жидкости.клапан управления электрической цепью автоматически закрывается или открывается, отвечающие требованиям к управлению измерением потока.

Ссылка на выбор деталей и формы конструкции объемных потокометров
Счетчик и управляющий

1. счетчик: A, A1, J1, Z, A5, A6, M11, M12, S1, BELZ



2. управляющий: JT1, GT/F, Y1, Y2, G
3Конфигурация объемного потокомера выглядит следующим образом:





4Радиатор используется для высокой температуры, как ниже:

Примечание:T - это температурный потокомер для 60-120 °C. Если нет передатчика, он может быть без радиатора.
T1 - высокотемпературный потокомер 120-200 °C с длинным радиатором.
T2 - высокотемпературный потокомер для 60-120 °C, с передатчиком и коротким радиатором.
Овальный счетчик потока передач Информация о заказе




Примечание:
1Если материал овальной передачи и материал оболочки одинаковы, не нужно отмечать материал овальной передачи.
2Материал B-0Cr18Ni9Ti; C-0Cr18Nil2Mo2tI
3Добавить "Б" перед передатчиком, значит "взрывостойкий передатчик".
4.Высокотемпературный измеритель не должен быть с радиатором, просто отметьте T.
Особые требования:
