Универсальный беспроводной передатчик давления водонепроницаемый для управления промышленными процессами

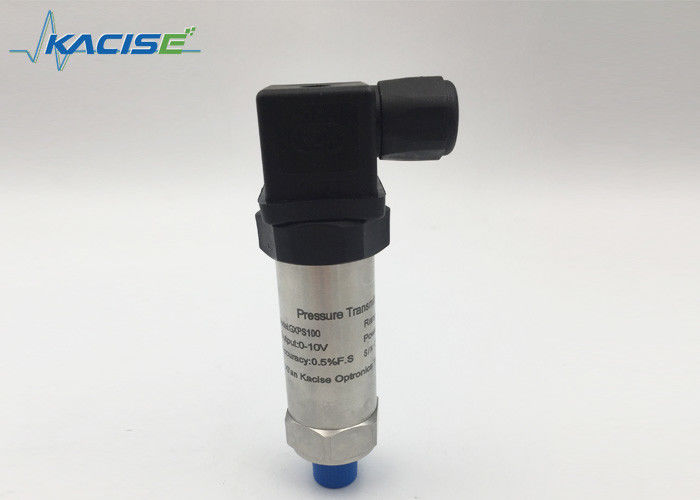

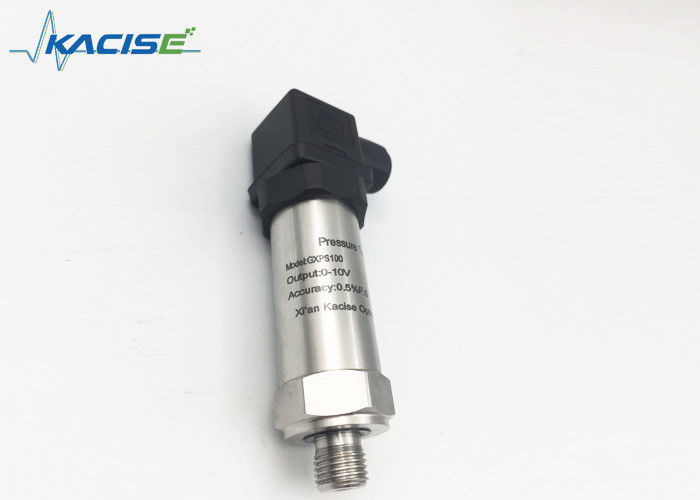

GXPS100 Универсальный пиезорезистивный передатчик давления
1. Особенности
☆ Точность по умолчанию: 0,5% F.S.
☆ Диффузный кремний, наполненный маслом
☆ Большой диапазон давления и выходный сигнал
☆ Различные соединители и порты давления
☆ Выходный ток неполярности 2 линии
2. Применение
☆ Газохранилище
☆ холодильная машина
☆ Гидравлические и смазочные устройства
☆ Водоснабжение под постоянным давлением
☆ Давление в трубопроводе
☆ Давление сосуда
☆ нефтехимическая промышленность
☆ Контроль промышленных процессов
3Введение.
Передатчик давления серии GXPS100 является высокопроизводительным, гражданским и промышленным, экономичным продуктом.легкие коррозионные жидкости и газы.
Продукт использует структуру из нержавеющей стали 1Cr18Ni9Ti и импортированный международный известный бренд диффузии наполненного маслом корпуса давления.
4. Параметр
| Спецификация. |
Стоимость |
| Диапазон давления |
0 ~ 0,2 МПа......60 МПа
2 бара... 600 бара.
29 пси... 8700 пси.
20000MmH20...6118000mmH2O
1.97atm... 592atm
|
| Давление нагрузки |
1.5 раз номинальное давление (1.5X) |
| Давление разрыва |
3 раза номинальное давление (3X) |
| Точность |
± 0,5% F.S ((PT 300 или MARS для более высокой точности доступны) |
| Стабильность |
Типичное значение 0,25% F.S., максимальное значение: 0,4% F.S. |
| Рабочая температура |
-40°C~120°C |
| Компенсационная температура |
-10°C~70°C |
| Средняя совместимость |
Все каустические среды совместимы с 1Cr18Ni9Ti |
| Электрическая производительность |
Система 2 провода |
3 системы проводов |
| Выходной сигнал |
4 ~ 20 мА |
0 ~ 5 В |
1 ~ 5 В |
0.5 ~ 4.5 В |
0 ~ 10 В |
| Электрическое питание |
10 ~ 30 Вдц |
8 ~ 30 Вдц |
5В (отношение) |
11 ~ 30 Вдц |
| Давление нагрузки |
(U-10)/0.02 ((Ω) |
100 кОм |
| Изоляция |
¥100M Ω@50В |
| Электрическая мощность |
500В@60 секунд |
| Вибрация/Удар |
10g/5~2000Hz, оси X/Y/Z20g синус 11ms |
| Устойчивый к давлению |
Круг давления 2×106 @25°C |
| Дисплейный диапазон |
-999~1999@(PT110&PT111) |
| Контактная способность |
(24В, 1А)@PT111 |
| Электрическое соединение |
Hirsmann, воздушные розетки, фиксированный кабель, водостойкий кабель |
| Порт давления |
M20x1.5, G1/4, G1/2, R1/2, NPT1/2 |
| Тип давления |
G, S |
Время ответа: 10 мс. |
| Сертификат |
Внутренне безопасный режим E, CE |
| EMI/EMC |
EMI: EN50081-1/-2; EMC: EN50082-2 |
5. Информация о заказе
GX-Type-Range-Output-Power-Pressure port-Электрическое соединение
Тип:PS100 = универсальный тип, PS100E = внутренне безопасный режим, PS110 = PS100+ индикатор
Дальность действия:0~0.2...60MPa, 0~2bar...600bar= верхнее ограничение диапазона
Выпуск:A=4~20mA, V=0~5Vdc, V05=0.5~4.5Vdc, V1=1~5Vdc, V2=0~10Vdc
Мощность:5Vdc, 24Vdc, 10~30Vdc
Порт давления:M=M20×1.5, G=G1/4, G2=G1/2, R2=R1/2, N2=NPT1/2
Электрическое соединение:H=DIN43650-A, C=фиксированный кабель
6.Электронный интерфейс и определение сигналов
