| Место происхождения: | Китай |
| Фирменное наименование: | KACISE |
| Сертификация: | CE |
| Номер модели: | КУФ2000 |
| Количество мин заказа: | 0-100 |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | каждый блок имеет индивидуальную коробку и все коробки упакованы в стандартных пакетах или клиенты с |
| Время доставки: | 5-8 рабочих дней |
| Условия оплаты: | Л/К, Д/А, Д/П, Т/Т, западное соединение, МонейГрам, ПайПал |
| Поставка способности: | 10000pcs/month |
| имя: | Измеритель прокачки держателя стены КУФС2000А2 встроенный ультразвуковой | модель: | КУФ2000 |
|---|---|---|---|
| марка: | Касисе | Точность: | высокая точность не позднее ±0.5% |
| Высокий свет: | Ультразвуковой ровный передатчик,ультразвуковой жидкостный ровный датчик |
||
КУФ2000измерителей прокачкисериивстроенныхультразвуковых
Введение

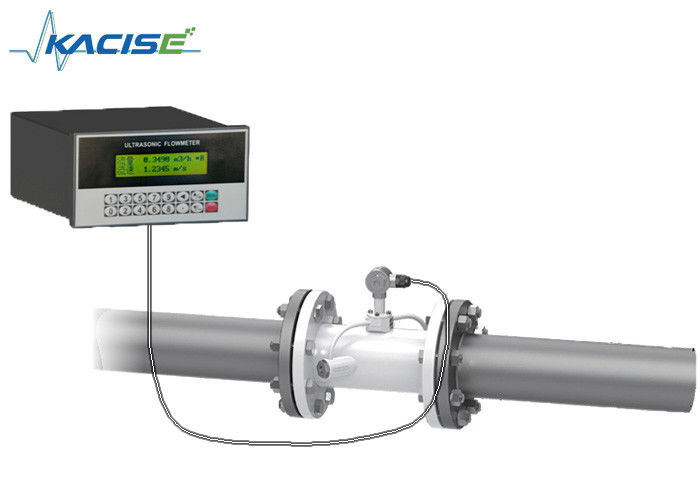

Измеритель прокачки серии КУФ2000 встроенный ультразвуковой состоит из главного блока и встроенного ультразвукового датчика.
Измеряя ряд типа встроенного ультразвукового измерителя прокачки π д Н15мм~ДН32мм, фланцом
соединение или соединение потока. Уровень защиты ИП68. измеряя диапазон температур -30℃~160℃, П/Н
0~4.0Мпа, высокая точность не позднее ±0.5%.
Измеряя ряд стандартного встроенного типа ультразвукового измерителя прокачки ДН40мм~ДН1000мм, с высоким классом защиты ИП68, измеряя жидкую температуру -30℃~160℃, ряд давления 0~2.5Мпа, высокая точность не позднее ±0.5%.
Измеритель прокачки держателя стены КУФС2000А2 встроенный ультразвуковой
Измеритель прокачки КУФС2000А2 можно установить на стену или в коробке аппаратуры, ранг защиты ИП67. Соответствующий для размеров трубы от ДН15мм к ДН6000мм.
Условия труда
| Главный блок | Датчик | |
| Защита | ИП67 | ИП68 |
| Влажность | ≤85%РХ | |
| Температура | -20~60℃ | -30~160℃ |
Основные параметры
| Точность | ±1% |
| Ряд скорости | 0~±10м/с, двухнаправленное измерение |
| Размер трубы | ДН15~ДН6000 |
| Температура | - 30~160℃ |
| Тип жидкости |
Одиночная жидкость может передать звуковую войну. как вода, морская вода, нечистоты, масло, химикаты, алкоголь, етк |
| Материал трубы |
Сталь углерода, нержавеющая сталь 304, нержавеющая сталь 316. Фланец стандартное ГБ/Т9119-2000, ГБ/Т81-94 |
| Выход сигнала |
1 выведенный наружу путь 4-20мА (импеданс 0~1К, точность 0,1%) 1 выход ИМПа ульс ОКТЯБРЯ пути (ширина ИМПа ульс 6 | 1000мс) 1 выход реле пути |
| Сигнал ввода |
3 входной сигнал пути 4-20мА, достигает для того чтобы нагреть измерение мимо соединяясь резистор платины ПТ100. |
| Интерфейс | РС485, поддержка МОДБУС |
| Хранение данных | Карта СД регулярно хранит начальная установка приводит (опционный) |
| Электропитание | ДК8~36В или АК85~264В |

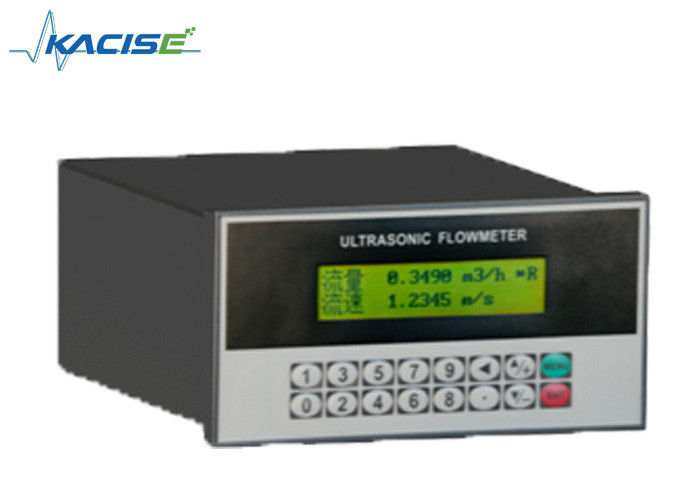

Измеритель прокачки держателя панели КУФС2000Б встроенный ультразвуковой
Измеритель прокачки КУФС2000Б можно установить в коробку аппаратуры. Соответствующий для размеров трубы от ДН15мм к ДН6000мм.
Условия труда
| Главный блок | Датчик | |
| Защита | Никакие | ИП68 |
| Влажность | ≤85%РХ | |
| Температура | -20~60℃ | -30~160℃ |
Основные параметры
| Точность | ±1% |
| Ряд скорости | 0~±10м/с, двухнаправленное измерение |
| Размер трубы | ДН15~ДН6000 |
| Температура | - 30~160℃ |
| Тип жидкости |
Одиночная жидкость может передать звуковую войну. как вода, морская вода, нечистоты, масло, химикаты, алкоголь, етк |
| Материал трубы |
Сталь углерода, нержавеющая сталь 304, нержавеющая сталь 316. Фланец стандартное ГБ/Т9119-2000, ГБ/Т81-94 |
| Выход сигнала |
1 выведенный наружу путь 4-20мА (импеданс 0~1К, точность 0,1%) 1 выход ИМПа ульс ОКТЯБРЯ пути (ширина ИМПа ульс 6 | 1000мс) 1 выход реле пути |
| Сигнал ввода |
3 входной сигнал пути 4-20мА, достигает для того чтобы нагреть измерение мимо соединяясь резистор платины ПТ100. |
| Интерфейс | РС485, поддержка МОДБУС |
| Хранение данных | Карта СД регулярно хранит начальная установка приводит (опционный) |
| Электропитание | ДК8~36В или АК85~264В |
Измеритель прокачки КУФС2000К взрывозащищенный встроенный ультразвуковой
Измеритель прокачки КУФС2000К принимает изолированное взрывозащищенное, ранг ДΙ Ι БТ5
После клеить и герметизировать, ранг будет внутреннеприсуще безопасным взрывом. Соответствующий для размеров трубы от ДН15мм к ДН6000мм.
Условия труда
| Главный блок | Датчик | |
| Защита | ИП65 | ИП68 |
| Влажность | ≤85%РХ | |
| Температура | -20~60℃ | -30~160℃ |
Основные параметры
| Главный блок | Датчик | |
| Защита | ИП65 | ИП68 |
| Влажность | ≤85%РХ | |
| Температура | -20~60℃ | -30~160℃ |
Опционные встроенные датчики
тип встроенные датчики π
1. Соединение потока
|
Номинальный
Диаметр (ДН) |
Давление
Уровень
П |
Длина
Л |
Соединение
Поток |
Поток
Длина |
Стандарт потока |
| ДН15 | 2,5 | 320 | Г3/4 | 18 | ГБ/Т7307-2001 |
| ДН20 | 2,5 | 360 | Г1Б | 15 | |
| ДН25 | 2,5 | 390 | Г1 1/4Б | 16 | |
| ДН32 | 2,5 | 450 | Г1 1/4Б | 22,5 |
2. Соединение фланца
|
Номинальный
Диаметр (ДН) |
Давление
Уровень
П |
Длина
Л |
Размер фланца |
Поток
Стандартный |
||||||
|
Нормальный
Размер
Д |
Центры отверстия для болтов Д1 |
Отверстие для болтов
С количество ∮С н |
Диаметр поверхности для заклеивания Д2 |
Фланец
Толщина |
Болты
Размер |
|||||
| К | ф | |||||||||
| ДН15 | 2,5 | 320 | 95 | 65 | 14С4 | 46 | 14 | 2 | М12С50 | ГБ/Т9119-2000 |
| ДН20 | 2,5 | 360 | 105 | 75 | 14С4 | 56 | 16 | 2 | М12С50 | |
| ДН25 | 2,5 | 390 | 115 | 85 | 14С4 | 65 | 16 | 2 | М12С60 | |
| ДН32 | 2,5 | 450 | 140 | 100 | 18С4 | 76 | 18 | 2 | М16С60 | |
Опционные встроенные датчики
Стандартные встроенные датчики
|
Номинальный
Диаметр (ДН) |
Давление
Уровень
П |
Длина
Л |
Размер фланца |
Поток
Стандартный |
||||||
|
Нормальный
Размер
Д |
Центры отверстия для болтов Д1 |
Отверстие для болтов
С количество ∮С н |
Диаметр поверхности для заклеивания Д2 |
Фланец
Толщина |
Болты
Размер |
|||||
| К | ф | |||||||||
| ДН40 | 1,6 | 300 | 150 | 110 | 18С4 | 84 | 18 | 2 | М16С60 | ГБ/Т9119-2000 |
| ДН50 | 1,6 | 300 | 165 | 125 | 18С4 | 99 | 20 | 2 | М16С70 | |
| ДН65 | 1,6 | 300 | 185 | 145 | 18С4 | 118 | 22 | 2 | М16С60 | |
| ДН80 | 1,6 | 115 | 200 | 160 | 18С8 | 132 | 20 | 2 | М16С70 | |
| ДН100 | 1,6 | 250 | 220 | 180 | 18С8 | 156 | 22 | 2 | М16С80 | |
| ДН125 | 1,6 | 275 | 250 | 210 | 18С8 | 184 | 22 | 2 | М16С80 | |
| ДН150 | 1,6 | 300 | 285 | 240 | 22С8 | 211 | 24 | 2 | М20С8 | |
| ДН200 | 1,6 | 350 | 340 | 295 | 22С12 | 266 | 26 | 2 | М20С8 | |
| ДН250 | 1,6 | 450 | 405 | 355 | 26С12 | 319 | 28 | 2 | М20С90 | |
| ДН300 | 1,6 | 500 | 460 | 410 | 26С12 | 370 | 32 | 2 | М22С90 | |
| ДН350 | 1,0 | 550 | 500 | 460 | 23С16 | 428 | 28 | 4 | М20С80 | ДЖБ/Т81-94 |
| ДН400 | 1,0 | 600 | 565 | 515 | 25С16 | 482 | 30 | 4 | М22С90 | |
| ДН450 | 1,0 | 700 | 615 | 565 | 25С20 | 532 | 30 | 4 | М22С90 | |
| ДН500 | 1,0 | 800 | 670 | 620 | 25С20 | 585 | 32 | 4 | М22С90 | |
| ДН600 | 1,0 | 1000 | 780 | 725 | 30С20 | 685 | 36 | 5 | М27С110 | |
| ДН700 | 0,6 | 1100 | 860 | 810 | 25С24 | 775 | 32 | 5 | М22С90 | |
| ДН800 | 0,6 | 1200 | 975 | 920 | 30С24 | 880 | 32 | 5 | М27С100 | |
| ДН900 | 0,6 | 1300 | 1075 | 1020 | 30С24 | 980 | 34 | 5 | М27С100 | |
| ДН1000 | 0,6 | 1400 | 1175 | 1120 | 30С28 | 1080 | 36 | 5 | М27С110 | |
