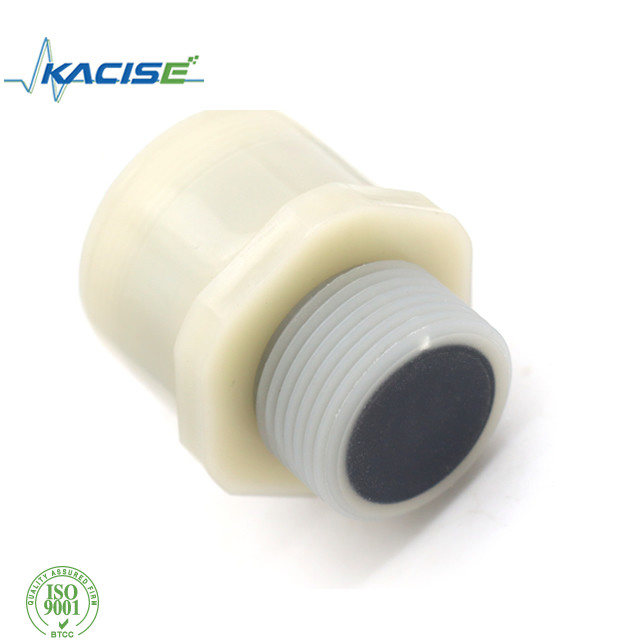

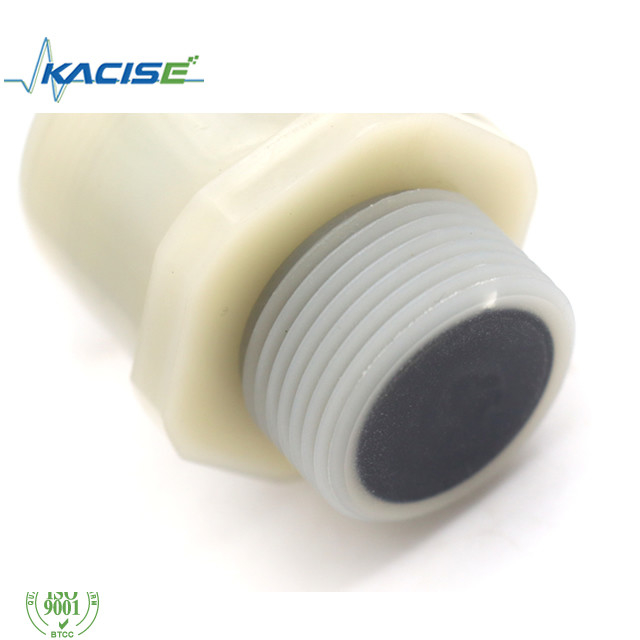

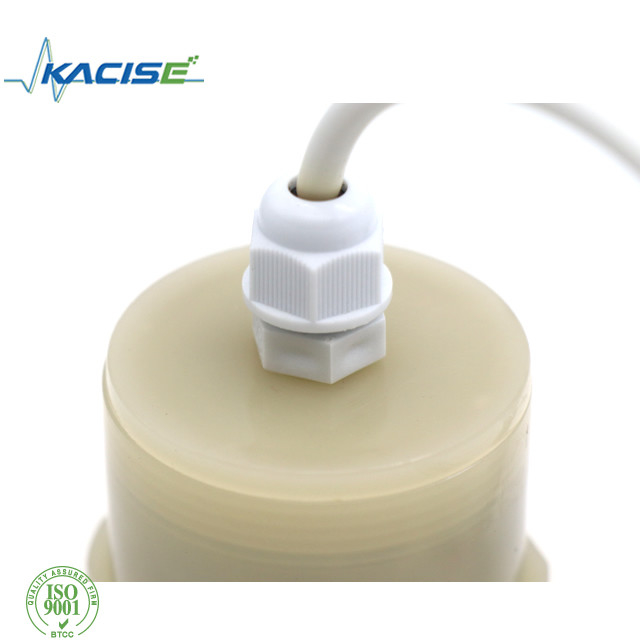

4-20мА РС485 ПТФЭ материальный коррозионностойкий ультразвуковой датчик уровня воды
Описание
Этот датчик обеспечивает обнаружение и определение дальности как на очень близком, так и на большом расстоянии в компактном и прочном корпусе из ПВХ, отвечающем требованиям IP65.
Функции
- Высокая чувствительность.
- Компактная и прочная конструкция.
- Высокий уровень защиты IP65.
- Коррозионностойкий корпус, подходящий для агрессивных сред и применений.
Параметр
| Общие параметры |
Механические свойства |
| Диапазон обнаружения |
200 мм~3000 мм |
Связь |
5-контактный кабель |
| Частота преобразователя |
70 кГц |
Масса |
100г |
| Повторяемость Точность |
≤1% |
степень защиты IP |
IP65 |
| Время ответа |
<50 мс |
|
| Угол луча |
7°±2 |
| Темп. Компенсация |
внутри/снаружи/фиксированная темп. |
| Электрические параметры |
| Рабочее напряжение |
14,5 В постоянного тока ~ 27 В постоянного тока |
| Ограничить рабочее напряжение |
13 В постоянного тока ~ 30 В постоянного тока |
| Потребляемая мощность |
≤30 мА |
| Защита цепи |
защита от короткого замыкания, защита от перегрузки |
| Выход |
Цифровой выход |
RS485 |
| Аналоговый выход |
0~5В |
| Коммутационный выход |
0 В/5 В |
| Окружающая среда |
| Рабочая температура окружающей среды. |
0~70℃ (-40~85℃, -55~125℃ и т. д., по индивидуальному заказу) |
| Температура хранения |
-55~125℃ |
Размеры
Электропроводка
Приложение
- Измерение уровня резервуара
- Измерение уровня бункера
- Обнаружение зоны близости
- Обнаружение людей
- Датчик дальности робота
- Автономная навигация
- Мультисенсорная навигация
- Измерение расстояния
- Обнаружение объектов на большом расстоянии
- Промышленная автоматизация
Описание функций датчика
Настройка аналогового выхода.
Аналоговый выход может быть запрограммирован по желанию пользователя. Например, работа на выходе переключателя или работа на выходе линейного канала, все параметры могут быть установлены через интерфейс RS485.
Можно запрограммировать 8 типов выходных функций.
Вся процедура настройки следующая:
Шаг 1: установите одно указанное расстояние с помощью RS485,
шаг 2 устанавливает другое указанное расстояние с помощью RS485.
Шаг 3. Установите лайнер или переключатель типа вывода и установите соответствующие параметры вывода.
Шаг 4. Перезагрузите датчик.
- Режим окна, нормально открытый, и режим лайнера, функция вывода с положительным наклоном.
- Нормально закрытый режим окна и функция вывода с отрицательным наклоном в режиме лайнера.
- Одна точка переключения, нормально разомкнутая функция.
- Одна точка переключения, нормально закрытая функция.
- Одна точка переключения с гистерезисным зазором, нормально разомкнутая функция.
- Одна точка переключения с гистерезисным зазором, нормально закрытая функция.
- Обнаружение присутствия объекта - нормально открытая функция.
- Обнаружение присутствия объекта - закрытая открытая функция.
Точка переключения, настройка расстояния только после включения питания. Внутренние часы не могут быть изменены через 5 минут после включения питания. Если вы хотите изменить точку переключения, пользователь может установить расстояние запроса только после перезапуска питания.
Для типа выхода RS485.
Есть 2 вида стиля работы,
Один для автоматического измерения: датчик будет неоднократно измерять расстояние или уровень, а период измерения может быть установлен с помощью UART. Результат измерения можно получать каждый раз.
Другой стиль — это режим энергосбережения, когда датчик находится в спящем режиме, пока датчик не получит команду запроса с предварительным кодом. Протокол связи – Modus-RTU.
Например, результат измерения можно прочитать, обратившись к регистру 0x101 по протоколу Modbus.
Для получения дополнительной информации свяжитесь с нами и получите руководство по разработке программного обеспечения.
