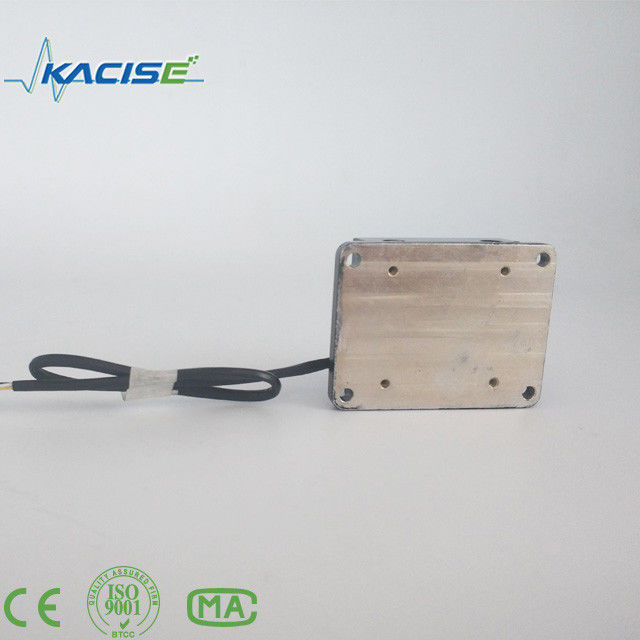

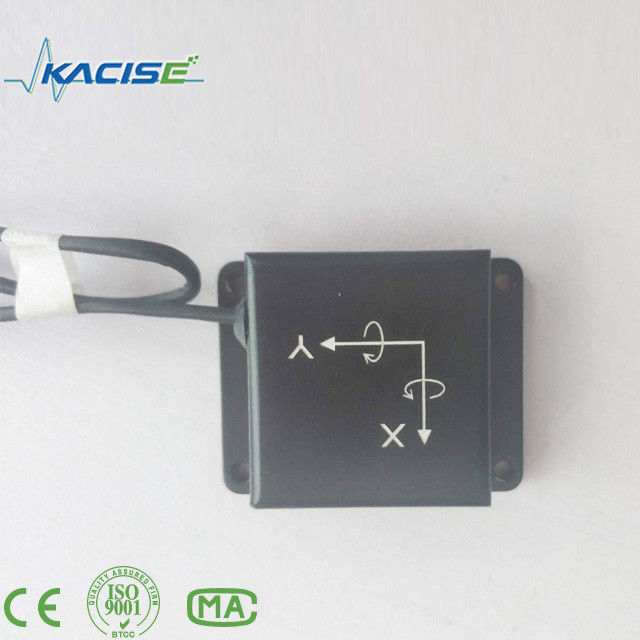

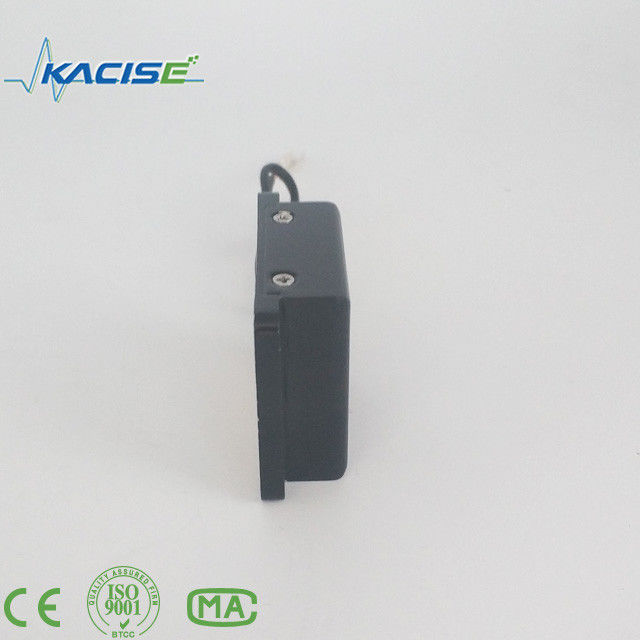

ROB100 Цифровой биаксиальный инклинометр
Особенности
☆ Встроенная конверсия угла и компенсация температуры, небольшая ошибка.
☆ Вывод данных через интерфейс RS422.
☆ Металлическая оболочка, противопожарная
Описание продукта
Используя технологии микроэлектромеханических систем (MEMS), этот перспективный подход идеально объединяет измерения угловой скорости и линейного ускорения.Полученная комбинированная система позволяет проводить комплексные измерения, включая угол проката, угол наклона, трехмерное ускорение и трехмерную угловую скорость.
Полученные данные, относящиеся к углу положения и отклонению угловой скорости, подвергаются точному процессу оценки и коррекции, что облегчается внедрением алгоритма фильтра Калмана.Этот метод гарантирует точное и надежное определение углов ориентации и угловых скоростей, особенно эффективным в применениях, где важно точное измерение движения и ориентации.
Введение
Датчик наклона серии ROB100, разработанный компанией Xi'an Kacise Optical Co., Ltd.,является экономически эффективным устройством на базе MEMS, специально разработанным для измерения угла между измеряемой поверхностью и горизонтальной плоскостьюЭтот датчик, встроенный в систему управления MCU, обеспечивает компенсацию температуры на протяжении всего диапазона температуры работы (-45°C ~ + 85°C).датчик проходит два раунда коррекции нелинейности.
В случае двухосевого варианта датчика наклона ROB100 использует сложный метод расчета, основанный на углах наклона и колебания, определенных инерциальной навигационной системой.Этот подход выходит за рамки простого механического сочетания двух осей, удовлетворяя различным требованиям к измерениям в различных областях контроля.
Датчик, работающий по принципу чувствительной земной гравитации, обеспечивает выход в реальном времени угла положения тока относительно горизонтальной плоскости.и датчик демонстрирует сильную устойчивость к внешним электромагнитным помехам, что делает его подходящим для длительной работы в сложных промышленных условиях.и другие области, где важно точно измерять положение.
Хотя датчик особенно подходит для динамических измерений в статических или медленно меняющихся условиях, он не рекомендуется для применений, связанных с быстрыми динамическими изменениями.Это определяет его оптимальные варианты использования и подчеркивает его эффективность в сценариях, требующих точных и стабильных измерений положения..
Особенности
Коррекция сигнала, компенсация и снижение шума на основе микропроцессора в полном диапазоне температур (-45 °C ~ +85 °C).
Система управления MCU с встроенной температурной компенсацией для повышения точности.
Двухосный датчик наклона, использующий сложный метод расчета углов наклона и проката.
Использует принцип чувствительной земной гравитации для вывода угла положения в реальном времени.
Легко устанавливается и устойчив к внешним электромагнитным помехам.
Подходит для длительной работы в суровой промышленной среде.
Идеально подходит для применения в области управления промышленной автоматизацией, измерения платформы и смежных областей, требующих точного измерения положения.
Сфера применения
l Измерение наклона, стабильная система управления
l Стабильность и управление платформой, инерциальное направление и навигация
Основные технические показатели производительности
| Производительность |
| Диапазон измерения угла (°) |
Ось X ± 90°
Ось Y ±90°
|
| Разрешение (°) |
≤ 0.02 |
| нулевое смещение ((°) |
≤ 0.2 |
| Нулевая повторяемость |
≤ 0.05 |
| Нелинейная ошибка ((°) |
≤ 0.1 |
| пропускная способность (Hz) |
≥ 10 Гц |
| устойчивый график (сек) |
1 |
| Показатели экологии |
| температура хранения (°C) |
-55°C ≈100°C |
| Рабочая температура (°C) |
-45°C ≈85°C |
| Влияние (g) |
20000 |
| Электрический индекс |
Размеры ((мм):
