Место происхождения:
Китай
Фирменное наименование:
KACISE
Сертификация:
CE
Номер модели:
KLD-301

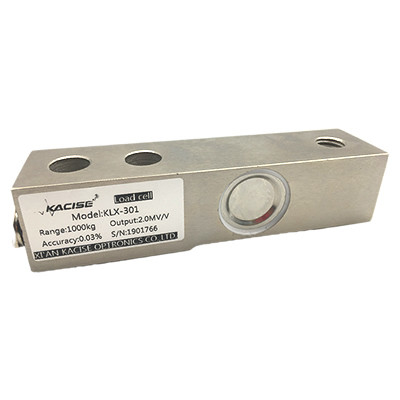

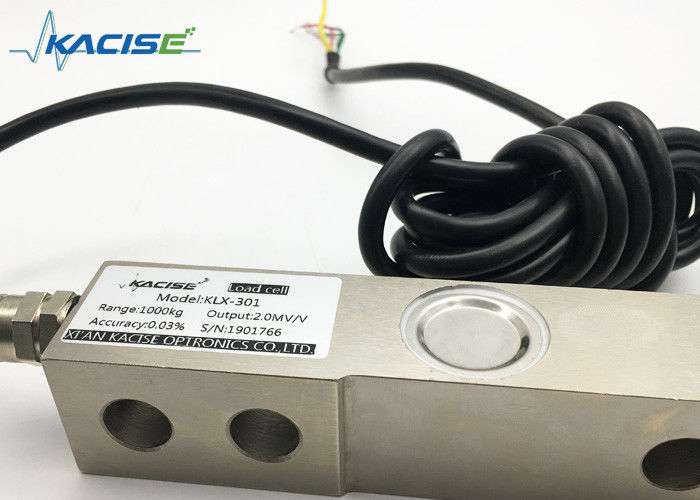

Компактный ствол сжимания нагрузочной ячейки из сплавной стали
Введение
Датчик взвешивания подвижной балки, также известный как датчик взвешивания подвижной балки, обычно имеет кубическую форму с площадью натяжения, расположенной в центре.Оборудованы двумя фиксированными отверстиями на конце хвоста и нагнетательным устройством на переднем концеОбычно они расположены в группах из трех или четырех датчиков.их сигналы вместе обрабатываются и передаются на измерительный прибор через устройство сигнализации и кондиционирования для отображения измеренных значений..
Эластомер датчика использует структуру сдвига или изгиба с фиксированным одним концом, обеспечивая универсальность для подшипника и измерения различных сил тяги и сжатия.Ключевые особенности включают пылезащитную герметичность, широкий диапазон измерений, высокая точность, стабильная и надежная производительность, а также простая установка и использование.
Этот датчик применим для электронного взвешивания, различных систем измерения и управления промышленной автоматизацией, с применениями, включая автомобильную прессу, автоматическую сборку,Испытания продуктов 3CS, сборка новых энергетических продуктов, медицинские испытания, робототехника, сборка форм и другие промышленные системы испытаний и контроля.и изготовлена из нержавеющей стали для повышенной долговечности.
Особенности
Изготовлен из нержавеющей стали, высокая устойчивость;
Используется в различных автоматических применениях штамповки, защита IP68;
Заявления
В основном используется для упаковочных веса, веса с треском и промышленной системы взвешивания.
Технические спецификации
Мощность | 0.11, 0.22, 0.55, 1.1, 1.76, 2.2, 4,4 т |
Точность | C3 |
Чувствительность | 10,94±0,1% мВ/В |
Баланс нулевой | ± 2% F.S. |
Нелинейность | 0.017% Ф.С. |
Гистерез | 0.017% Ф.С. |
Повторяемость | 0.017% Ф.С. |
Стриптиз (30 мин) | 0.0166%F.S. |
Температурное воздействие на выход | 0.014%F.S/10°C |
Температурный эффект на нулевом уровне | 0.0125%F.S/10°C |
Импеданс ввода | 390±3Ω |
Импеданс выхода | 350±5Ω |
Изоляция | ≥ 5000MΩ/100VDC |
Рекомендуемое возбуждение | 5В |
Максимальное возбуждение | 15 В |
Компенсированный диапазон температур | -10~40°C |
Диапазон температуры работы | -30~70°C |
Безопасная перегрузка | 150% F.S. |
Окончательная перегрузка | 300% F.S. |
Размер кабеля | Φ5,4x1500 мм |
Вес приблизительно. |
00,9 кг (0,55 - 1,76 т) 10,6 кг (2,2 т) 2.2 кг (4,4 т) |
Материал | Нержавеющая сталь |
Класс IP | IP68 |
Размеры и связь
Размер установки
Кап (t) | А. | В. | В | D | Е | F | G | H | J | К | М |
0.11 ~ 1.76 | 133.4 | 76.2 | 25.4 | 15.4 | 30.7 | 30.2 | 57.7 | 14.2 | 13 | 20.6 | M12 |
2.2 | 136.7 | 76.2 | 25.4 | 18.4 | 36.8 | 36.6 | 55.6 | 16.6 | 13 | 12.5 | M12 |
4.4 | 171.5 | 95.3 | 38.1 | 21.4 | 43.9 | 432.9 | 73.8 | 22.9 | 20.5 | 22.2 | M20 |
