Описание продукта
В отличие от традиционных расходных счетчиков, массивный расходный прибор использует принцип Кориолиса (сила Кориолиса) для прямого измерения "массы" среды с исключительной точностью.его точность не зависит от таких факторов, как температура, давление, плотность, вязкость и другие.
Это исключает необходимость в расчетах компенсации. Массовый потокомер Coriolis состоит из двух основных компонентов: датчика и передатчика.Он спроектирован и изготовлен в соответствии с национальными стандартами взрывостойкости., обеспечивая безопасность и надежность в потенциально опасных условиях.
Принципы измерения
Массовые потокометры Кориолиса состоят из пары изогнутых труб в их структуре.Принцип работы включает в себя обнаружение силы Кориолиса, которая возникает в результате потока жидкости, заставляющего пару труб.
Появление новой силы, силы Кориолиса, зависит от выполнения двух условий: во-первых, трубы вибрируют на своей обычной частоте, и во-вторых,внутри труб течет жидкость.Эта сила возникает в виде синтеза вибрационной силы и силы потока, вызванной жидкостью внутри труб. Сила заставляет трубы вращаться симметрично вокруг центральной линии.
Два датчика смещения, расположенных по бокам труб, обнаруживают силу и генерируют электрические сигналы.В сущности, Массовые потокометры Кориолиса работают с использованием силы Кориолиса, индуцированной потоком жидкости через пару вибрирующих изогнутых труб, для точного измерения массового потока.
Особенности продукта

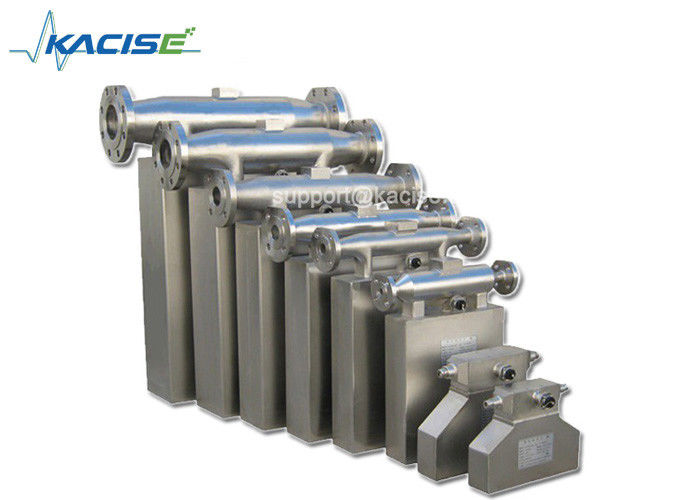

Компонентные части КМФ серии Кориолиса массовых потокометров:
Датчик массового потока серии KMF
Передатчик DPT100
Особенности и преимущества массового потокомера Coriolis серии KMF:
Дизайн труб двойного U или двойного C типа для повышения точности измерений.
Интегрированный массовый поток, объемный поток, плотность, измерение температуры и расчет других соответствующих параметров.
Легкая установка, отсутствие необходимости в частях выпрямителя или фильтра и отсутствие специальных требований к установке прямого прохода трубы.
Нет движущихся частей, минимальное техническое обслуживание, высокая стабильность и редкая калибровка.
Позволяет работать с низким расстоянием потока, уменьшая потерю давления для повышения эффективности.
Компактная установка для экономии на затратах на установку.
Совместима с N-серией A (расстояние между фланцами и интервалами).
Ультраточное измерение и долгосрочная стабильность для приложений передачи хранения.
Ультраширокое соотношение поворота для измерений газа.
Подключенный передатчик можно легко заменить для целей обслуживания.
Не зависит от температуры окружающей среды.
Принцип отбора модели:
В прикладных областях масс-течения Кориолиса максимальная скорость потока определяется потерей давления, в то время как минимальная скорость потока зависит от точности измерения.
Перед выбором продукта покупатель или пользователь должен ознакомиться с руководством и предоставить соответствующие данные, такие как точность, скорость потока, потеря давления, плотность, вязкость, температура и т.д.,для правильного выбора размера и применения.
Параметры
| Модуль |
DN |
Область измерения |
Рабочее давление(MPa) |
Тип соединения ((мм) |
| KMF-1-1AВ. |
1.5 |
0 ≈ 4 ≈ kg/ч |
0 ¢4 |
Сварные соединенияΦ6×1.5 |
| KMF-1-1A |
3 |
040 ((kg/h) |
0 ¢4 |
Сварные соединенияΦ6×1.5 |
| КМF-1-1B |
6 |
0 ‰ 100 ‰ (kg/ч) |
0 ¢4 |
Сварные соединенияΦ10×2 |
| KMF-1-2A |
8 |
0 ¢ 200(kg/ч) |
0 ¢4 |
Сварные соединенияΦ10×1 |
| KMF-1-3A |
10 |
0 ¢500(kg/ч) |
0 ¢4 |
Фланц DN10 |
| KMF-1-3B |
15 |
0 ‰ 1000(kg/ч) |
0 ¢4 |
Фланц DN15 |
| КМФ-1-4 |
20 |
0 ‰ 3000(kg/ч) |
0 ¢4 |
Фланц DN20 |
| KMF-1-5A |
25 |
0 ¢10(Т/ч) |
0 ¢4 |
Фланц DN25 |
| КMF-1-5B |
40 |
0 ¢ 20(Т/ч) |
0 ¢4 |
Фланц DN40 |
| КMF-1-6A |
50 |
0 ¢ 30(Т/ч) |
0 ¢4 |
Фланц DN50 |
| КMF-1-6AB |
65 |
0 ¢50(Т/ч) |
0 ¢4 |
Фланц DN65 |
| КMF-1-6B |
80 |
0 ¢ 100(Т/ч) |
0 ¢2.5 |
Фланц DN80 |
| КMF-1-6C |
100 |
0 ¢ 150(Т/ч) |
0 ¢2.5 |
Фланц DN100 |
| КMF-1-6CD |
125 |
0 ¢ 200(Т/ч) |
0 ¢2.5 |
Фланц DN125 |
| КMF-1-6D |
150 |
0 ¢ 400(Т/ч) |
0 ¢2.5 |
Фланц DN150 |
| КMF-1-6E |
200 |
0 ¢ 500(Т/ч) |
0 ¢2.5 |
Фланц DN200 |
