Место происхождения:
Китай
Фирменное наименование:
Kacise
Сертификация:
Intrinsically safe, explosion proof, CE certificate
Номер модели:
GXPS800

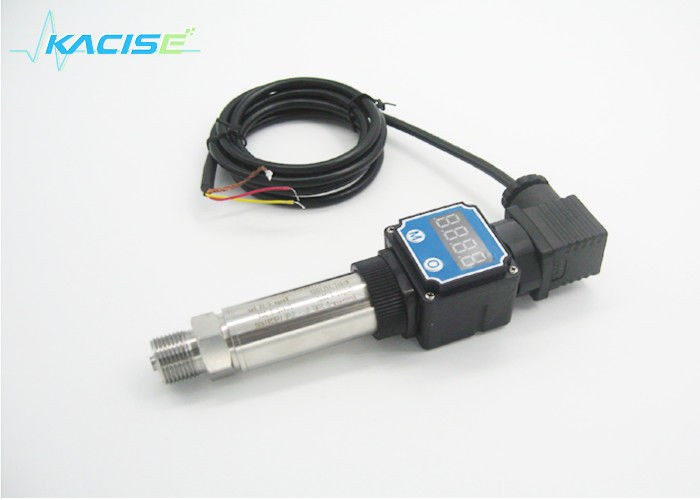

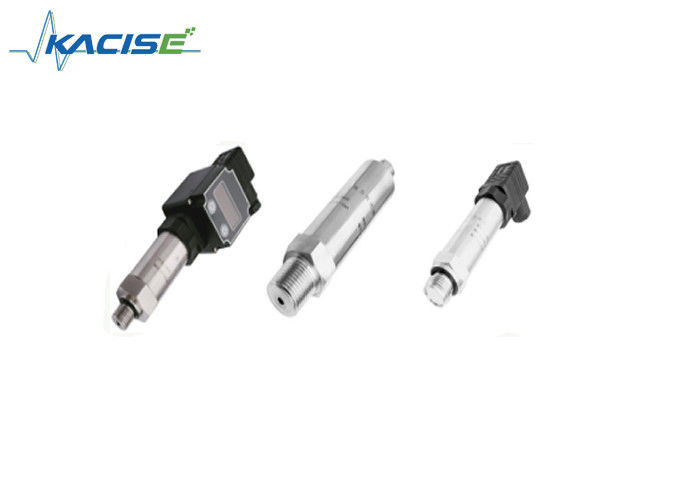

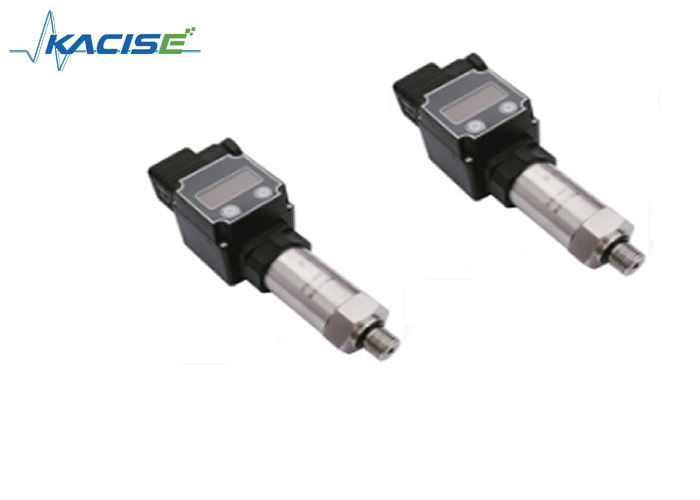

GXPS800-серия Пиезорезистивный водонепроницаемый датчик давления с Triclamop Sanitary Cточность ± 0.1
Применение
Особенность
Введение
Передатчик давления пленки с распылителем серии GXPS800 представляет собой высокотемпературный, широкий диапазон, высокоточные продукты.Легко коррозионные жидкости и газы.
Спютерированное пленочное ядро относится к использованию химических методов, в корпусе ядра на эластичном теле химическими методами, распыляя слой изолятора,последующее распыливание на использование набора измерений на изолятор тонкий металл Wheatstone мост и температурного компенсации резисторовКогда в эластичном корпусе происходит деформация ядра под давлением эластомера, металлическая тонкая пленкараспыляющийся мост Wheatstone вместе с деформацией происходит, чтобы произвести линейный выход.
Определение электронного интерфейса и сигналов
| Электрическое соединение | |||||
| 2 провода | 3 провода | 4 провода | Кабель | Хиршманн | Вентиляционная розетка |
| Сила | Сила | Сила + | Красный | 1 | 1 |
| Выпуск | Выпуск | Выпуск + | Синий | 2 | 2 |
| Силовое заземление | Сила... | Черный | 3 | 3 | |
| Выпуск... | Зеленый | ||||
| Защищенный | защищенный | Защищенный | Желтый | 4 | |
Параметр
| Спецификация. | Стоимость | ||||
| Диапазон давления | -Нет.1....-0,01 МПа......200 МПа | ||||
| Давление нагрузки | 2 раза номинальное давление (1.5X) | ||||
| Давление разрыва | 4 раза номинальное давление (3X) | ||||
| Точность | ±0,1%F.S, ±0,25%F.S, ±0,5%F.S | ||||
| Стабильность | Типичное значение 0,25% F.S/год, максимум 0,4% F.S. | ||||
| Рабочая температура | -50°C~150°C | ||||
| Компенсационная температура | -20°C~120°C | ||||
| Средняя совместимость | Все каустические среды совместимы с 1Cr18Ni9Ti | ||||
| Электрическая производительность | Система с двумя проводами3/4 проводов | ||||
| Выходной сигнал | 4~20mA,0~20mA,0~10mA,0~5V | 0 ~ 10 В | |||
| Электрическое питание | 12 ~ 30 Вдц, 0-30 Вдц, 1 - 5 Вт,0.5-3В | ||||
| Давление нагрузки | (U-10)/0.02 ((Ω) | >20kΩ | |||
| Изоляция | >100M Ω@50В | ||||
| Электрическая мощность | 500В@60 секунд | ||||
| Вибрация/Удар | 10g/5~2000Hz, оси X/Y/Z20g синус 11ms | ||||
| Устойчивый к давлению | 2х106Круг давления @25°C | ||||
| Электрическое соединение | Hirsmann, воздушные розетки, фиксированный кабель, водостойкий кабель | ||||
| Дисплейный диапазон | -999~1999 гг. | ||||
| Порт давления | M20x1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| Тип давления | G, S | Время ответа: 10 мс. | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
