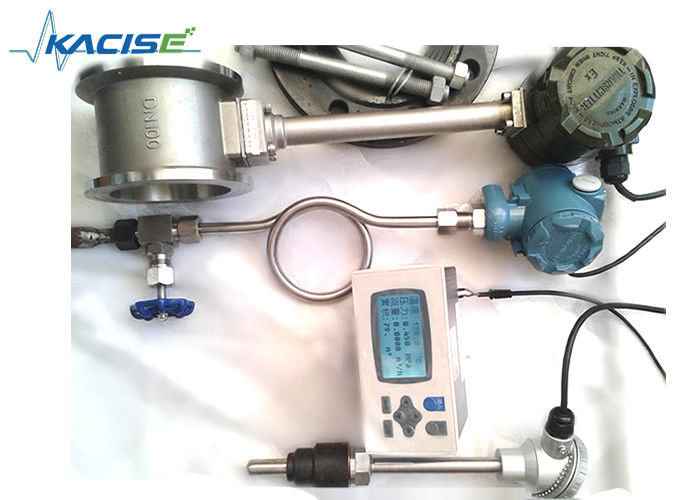

Дисплей с ЖК-дисплеем Дисплей и управление 4-20MA Воротник парного природного газа Потокомер
Введение
Вортексный потокомер - это объемный потокомер, который использует принцип вихря Кармана для измерения объемного потока газа, пара или жидкости.Он может измерять объем поток в стандартных условиях или массового потокаЭтот тип потокомера обычно используется для измерения потока жидкости в промышленных трубопроводах, включая газы, жидкости и пар.
Ключевые характеристики вихревых потокометров включают низкую потерю давления, широкий диапазон измерений, высокую точность и минимальную чувствительность к плотности жидкости, давлению, температуре, вязкости,и другие параметры при измерениях объемного потока в условиях эксплуатацииПоскольку нет движущихся механических частей, эти потокометры обеспечивают высокую надежность и требуют минимального обслуживания.Вортексные потокометры обычно используют пьезоэлектрические датчики напряжения, обеспечивающие высокую надежность и работающие в диапазоне температур от -40°C до 350°C. Они предлагают как аналоговый стандартный сигнал, так и цифровой импульсный сигнал выхода,сделать их совместимыми с компьютерами и другими цифровыми системамиВортексные потокометры считаются передовыми и идеальными инструментами измерения.
Серия KVF вихревых потокометров поставляется в спецификациях от DN15 до DN600.Они классифицируются на полнотубовые вихревые потокометры и подключаемые вихревые потокометры на основе структурных характеристик.В зависимости от выходных сигналов, они могут быть дополнительно разделены на датчики импульсного режима выхода и передатчики со стандартным выходом тока.Эти приборы предлагают такие преимущества, как широкий диапазон измерения потока, высокая точность, простая структура, минимальная потеря давления и отсутствие движущихся частей, что делает их подходящими для измерения как мгновенного, так и полного потока жидкости в закрытых трубопроводах.
Структурный вихревой потокомер
FПродукты
1Простой и прочный, без движущихся частей, высокая надежность, долгосрочная эксплуатация очень стабильна
2Нулевой дрейф, высокая точность
3Потеря давления небольшая, ее легко поддерживать.
4- диапазон измерений, диапазон до 1: 15
5Широкий спектр применений, можно измерить поток газа, жидкости, пара
6Широкий диапазон температур работы: от -40 до 350 °C
7Выходный импульсный сигнал или сигнал тока, прост в использовании с компьютером и другими цифровыми системами
Параметры
| Диаметр трубы |
DN15 ~ DN1800 |
| Материалы для счетчиков |
1Cr18Ni9Ti |
| Номинальное давление (Mpa) |
1.6Mpa; 2.5Mpa; 4.0Mpa |
| Измеренная средняя температура (°C) |
-40~+250°C; -40~+350°C |
| Условия окружающей среды |
Температура:-10 ~ + 55 °C, влажность 5% ~ 90%, давление: 86 ~ 106Kpa |
| Класс точности |
жидкость: показание ±0.5 |
| Измерение газа или пара: |
показание ± 1.0,±1.5 |
| Соотношение отключения |
1:10;1:15 |
| Коэффициент потери давления |
Cd<2.6 |
| Выходной сигнал |
4-20mA или импульс |
| Электрическое питание |
датчик: +12VDC, +24VDC
передатчик: +24VDC
На площадке: батарея 3,2 В
|
| Линии передачи сигналов |
STVPV3×0.3 ((три провода), 2×0.3 ((два провода) |
| Установка |
Интегрированный зажимательный фланс или соединение фланса |
| Расстояние передачи |
≤ 500 м |
| Интерфейс сигнальной линии |
Мужской нить M20×1.5 |
| Уровни взрывов |
ExdIIBT6 |
| Класс защиты |
IP65 |
| Разрешить ускорение вибрации |
1.0г |
Выбор модели
| КВФ |
|
|
|
|
|
|
|
|
|
|
Параметры |
| Номинальный диаметр |
DNXX |
|
|
|
|
|
|
|
|
|
DN15 ~ DN1800 (мм) |
| Структура |
F |
|
|
|
|
|
|
|
|
Дистанционный тип с дисплеем |
| Y |
|
|
|
|
|
|
|
|
Комплексный тип с дисплеем |
| Точность |
А. |
|
|
|
|
|
|
|
Тип трубы: класс 1.0 |
| В. |
|
|
|
|
|
|
|
Тип вставки: класс 2.5 |
| Номинальное давление |
16 |
|
|
|
|
|
|
10,6 МПа |
| XX |
|
|
|
|
|
|
Конфигурация |
| Максимальная температура средней |
М |
|
|
|
|
|
< 250°C |
| H |
|
|
|
|
|
> 250°C |
| Прочая функция |
П |
|
|
|
|
С компенсацией давления |
| T |
|
|
|
|
С температурной компенсацией |
| ПТ |
|
|
|
|
С компенсацией давления и температуры |
| Сила |
1 |
|
|
|
12 ~ 28VDC |
| 2 |
|
|
|
85 ~ 265VAC (удалённый дисплей) |
| 3 |
|
|
|
3.6В литийная батарея (на месте) |
| Выпуск |
А. |
|
|
4-20 мА |
| М |
|
|
Импульс напряжения |
| H |
|
|
HART |
| R1 |
|
|
RS232 |
| R2 |
|
|
RS485 |
| Установка |
1 |
|
Фланц |
| 2 |
|
Фланцевая застежка |
| 3 |
|
Вставка |
| 4 |
|
Нить |
| 5 |
|
Застежка |
| Устойчивый к взрыву |
А. |
Не подвержены взрыву |
| В. |
Внутренняя устойчивость к взрыву |
| G |
Огнестойкость |
Пакет
