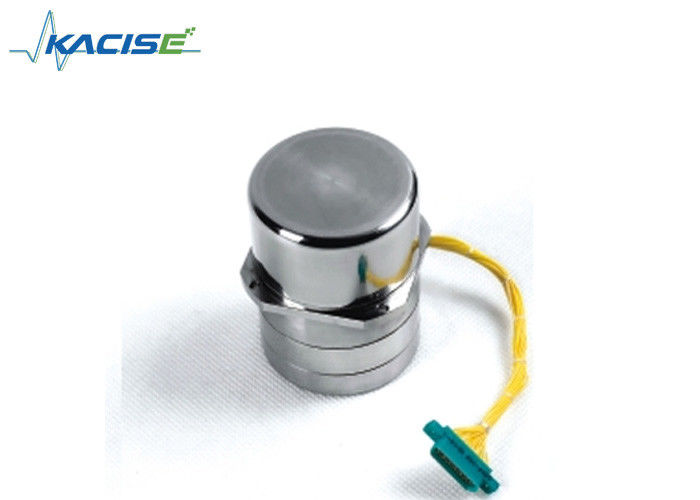

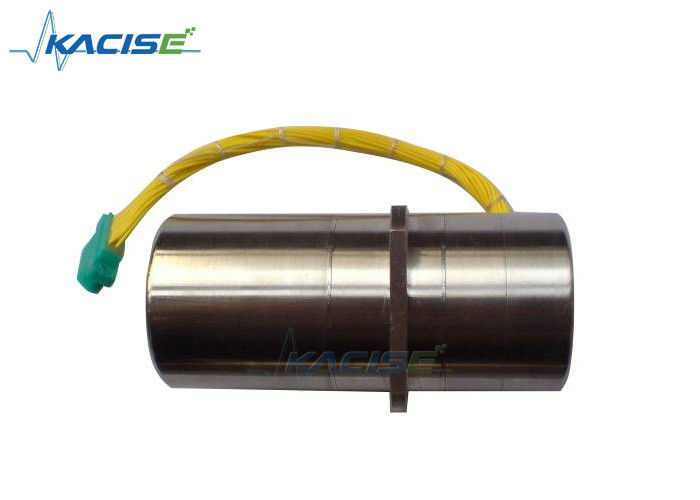

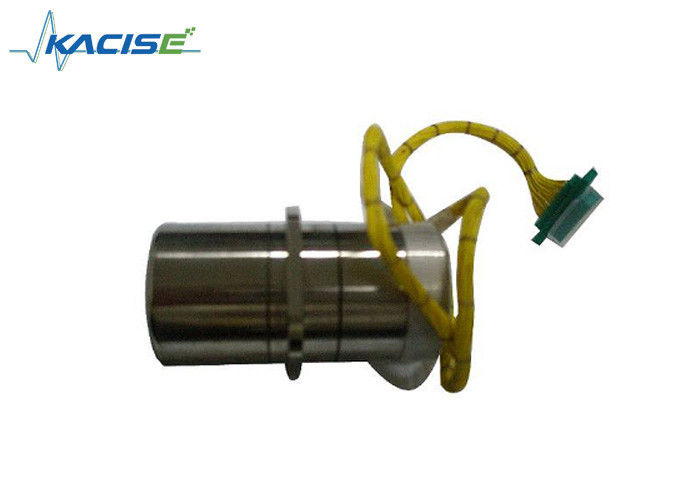

Волчок Касисе облегченного небольшого размера высокоточный гибкий динамически настроенный для воздушно-космического пространства
Особенность
- Облегченный
- Небольшой размер
- Длинный срок службы
- Широкий динамический диапазон
- Высокая надежность
- Широкие применение и етк.
Введение
КТГ-30 было использовано в навигации корабля, артиллерии и других системах быстрого для обнаружения севера.
Параметр
| Параметр | Спецификации. | Вауле | Блок |
| Сила | Сила (участок 3) | 20&500 | В & Хз |
| Сила (1 участок) | 7&16000 | В & Хз |
| представление | Случайное смещение | ≤0.03 | °/х |
| Стабильность смещения | ≤0.2 | °/х |
| Нелинейный | ≤0.1 | %ФС |
| Максимальный отслеживая тариф | ≥60 | °/С |
| Не-Г-чувствительное смещение | ≤12 | °/х/г |
| Г-чувствительное смещение | ≤3 | °/х/г |
| Ширина связи | ≥60 | Хз |
| Коэффициент эффекта масштаба Торкер | ≥670 | °/х/мА |
| технологический | Тариф синхронизации | 10000 | р/мин |
| Время синхронизации | ≤25 | С |
| Градиент выхода | 21±2 | мВ/„ |
| Основное торкер | 50±3 | Ω |
| вторичный вращающий момент | 2±0.5 | Ω |
| Физический | Вес | <130> | г |
| Размеры | Φ29×53 | мм |
| Фланец | 30×30 | мм |
Работа
окружающая среда | Температура | -30~85 | ℃ |
| Вибрация | 5 | г |
| Удар | ≥50 | г |
Установка
Продукты должны быть установлены для обеспечения что ось кс (ы) и ось ссылки измерения совпадают, ошибка установки должны быть чем 5'.
Деятельность
- Только продукты соответствуя соотвествующей силе и запертой монтажной плате петли для работы свойственной, монтажная плата потребности, пожалуйста объясняют заранее.
- Когда продукт под нормальной пользой, вы должен повернуть дальше силу начать мотор, о 30с, и после этого петлю на-замка, так как продукты в государстве короткозамкнутого витка; выключение, разъединение заперло петлю так, что продукт находится в незамкнутой сет деятельности, и после этого отключает электропитание.
- Подпитанный продукт, выключенный в 40с, должен избежать трясти продукт, инсталляционный процесс должен быть светом, освещает вверх, не-столкновение продукта, выстукивание.
- Продукт в пользе процесса строго запрещен для того чтобы вытянуть штепсельную вилку.
- Продукт в пользе процесса, не может короткое замыкание между внешним электропитанием.
- Ненормальность происходит во время пользы, должна немедленно повернуть силу, изоляцию недостатка, если недостаток продукта внутренний, клиент быстро сообщит мою компанию, то моя компания организованная ремонтом.
Размер
Определение соединителя
Тип гнезда: ДЖ30ДЖ-15Т (кабель лентх160~175мм)
| Пин нет. | Определение функции | Примечание |
| 1 | Выход сигнала С-оси | |
| 2 | ГНД | Для силы и сигналов возбуждения |
| 3 | катушка вращающего момента С-оси (конец) | |
| 4 | Сила водителя мотора участка | Там-участок 20В, 500Хз |
| 5 | Электропитание возбуждения датчика | Сингал-фасе7В, 16КХз |
| 6 | Выход сигнала И-оси | |
| 7 | Катушка вращающего момента И-оси (начало) | |
| 8 | Сила водителя мотора участка б | Там-участок 20В, 500Хз |
| 9 | ДК+15В | Сила для предусилителя |
| 10 | ДК-15В | Сила для предусилителя |
| 11 | катушка вращающего момента С-оси (начало) | |
| 12 | НУЛЛ | |
| 13 | НУЛЛ | |
| 14 | Сила водителя мотора участка к | Там-участок 20В, 500Хз |
| 15 | Катушка вращающего момента И-оси (конец) | |
ПРИМЕЧАНИЕ: Это же применяется к ДЖ30ДЖ-21Т, если польза другое гнездо, пожалуйста объясняет заранее.
