Место происхождения: | Китай |
Фирменное наименование: | Kacise |
Сертификация: | CE / ISO / Explosion-proof |
Номер модели: | КТФ |
Количество мин заказа: | 1 |
---|---|
Цена: | Negotiable |
Упаковывая детали: | коробка/деревянная коробка |
Время доставки: | 5~8 рабочих дней |
Условия оплаты: | L/C, D/A, T/T, западное соединение, MoneyGram |
Поставка способности: | 1000pcs |
Средство: | Природный газ, газ ЛПГ газ, промежуточные и низкие скорости без примеси | Давление: | 1.6МПа; 2.5МПа; 4.0МПа |
---|---|---|---|
Установка: | Тип фланца, АНСИ, ДИН ДЖИС | Связь: | РС-485 /MODBUS |
Точность: | 1,0% | выходной: | сигнал тревоги ИМПа ульс 4~20мА РС485 |
Материал: | СС304 ор316Л | Источник питания: | батарея лития 12-24ВДК /3.6V |
ДН (мм): | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 | ||
Высокий свет: | измеритель прокачки воды турбины,взрывозащищенный измеритель прокачки |

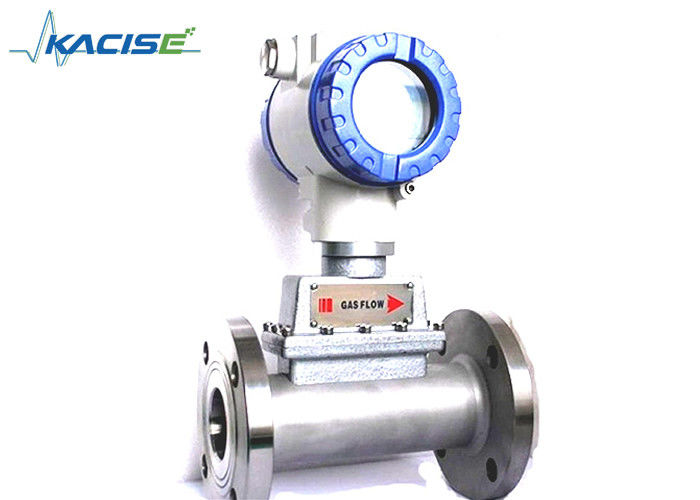

Счетчик- расходомер природного газа счетчика- расходомера ЛПГ высокой точности варя измеритель прокачки турбины электропитания расходомера для газов двойной
Описание
Деятельность метра газовой турбины серии КТФГ основана на измерении скорости газа. Пропуская газ ускорен ход и подготовлен метрами выправляя раздел. Выправляя лопасти подготавливают профиль подачи газа путем извлекать. нежелательные свирль, завихрение и асимметрия перед подачами газа к колесу турбины. Динамические усилия пропуская жидкой причины ротор, который нужно вращать.
Колесо турбины установлено на главном вале, с особенной высокой точностью, низкие шарикоподшипники трением. Колесо турбины имеет спиральные лезвия которые имеют известный угол по отношению к подаче газа. Подготовленные и ускоренные ход приводы газа колесо турбины с угловой скоростью которая пропорциональна с скоростью газа.
Измеритель прокачки газовой турбины серии КТФГ широко использован для измерения природного газа, каменноугольного газа, газа углерода сжиженного газа и света, етк.
Особенности
Аппаратура ☆ преданная для измерения газа
Аппаратура предназначенная ☆ для масла & газ повторно используют систему
Точность ☆ высокая: ±1.5%, ±1.0% или ±0.75%
Репетитивенесс ☆ хороший
Температура, давление и подача теста ☆ измеренного газа; автоматическое сопровождение цели и компенсация подачи; индикация тома итога газа под стандартным состоянием; запрос в реальном времени температуры, давления, времени и даты, етк.
Давление & датчик температуры ☆ встроенное, высокое представление безопасности, компактная текстура & красивый внешний вид
Потребление низкой мощности ☆, больше чем 3 лет срока службы для одной клетки лития 3В 10АХ
Фактор аппаратуры ☆, полная величина потока, который держат на 10 лет после выключения
Спецификации
Параметры |
Описание |
|
ДН (мм) & соединение |
25, 40, 50, 65, 80, 100, 125, 150, 200, 250, соединение 25 300 фланцов, соединение 40 потоков |
|
Точность | ±1.5%, ±1.0% или ±0.75% (специальное распоряжение потребности) | |
Коэффициент ряда | 1:10; 1:20; 1:30 | |
Материал аппаратуры |
Тело: СС304; Турбинка: противокоррозионный АБС или высококачественный алюминиевый сплав; Индикатор: литой алюминий |
|
Средняя температура (℃) | -30 ℃ | +80 ℃/-86°Ф | +176°Ф | |
Внешние условия |
Температура: - 20℃~ +60℃/-68°Ф | относительная влажность +140°Ф: 5% | 90%, Атмосферное давление: 86 | 106 КПа |
|
Выходной сигнал |
Датчик: сигнал частоты ИМПа ульс, низший уровень чем 0.8В, высокопоставленное больше чем 8В Передатчик: двухпроводной сигнал течения ДК 4-20мА |
|
Электропитание |
Датчик: ДК +12В, передатчик ДК +24В (опционный): ДК +24В Местный тип индикации: встроенная клетка лития 3В |
|
Передающая линия сигнала | СТВПВ3×0.3 (3 провод), 2×0.3 (провод 2) | |
Дальность передачи | Отсутствие больше чем 1000 м | |
Интерфейс строки сигнала | М20×1.5 (Ф) | |
Взрывно-защитная ранг | ЭксдИИБТ6 | |
Уровень защиты | ИП65 |
Упорядочение информации
Модель должна быть выбрана согласно номинальному давлению, среднему максимальному давлению, средней температуре, средним компонентам, ряду подачи и выходу сигнала.
Ряд подачи деятельности должен быть (20% до 80%) Кмакс.
Стандартный выведенный наружу сигнал: сигнал ИМПа ульс (вс) вывел наружу провод 3, стандартный выведенный наружу сигнал подачи (карта ИК) или РС485
выход связи; пожалуйста определите приказывая.
Модель | Примечания | ||||||
КТФГ | |||||||
Тип |
Н | Тип датчика: +12В или 24В, вывели наружу сигнал ИМПа ульс 3 проводов | |||||
А | Тип передатчика: +24В, вывело наружу 2 мамы провода 4-20 | ||||||
Б | Умный тип: клетка лития, местная индикация без выхода | ||||||
К | Умный тип: +24В, местная индикация, выход двухпроводное 4-20мА | ||||||
С |
Умный тип: Интегрированная компенсация, местная индикация т & п с удаленным сигналом | ||||||
ДН |
25 | ДН 25 мм | |||||
40 | ДН 40 мм | ||||||
50 | ДН 50 мм | ||||||
65 | ДН 65 мм | ||||||
80 | ДН 80 мм | ||||||
100 | ДН 100 мм | ||||||
125 | ДН 125 мм | ||||||
150 | ДН 150 мм | ||||||
200 | ДН 200 мм | ||||||
250 | ДН 250 мм | ||||||
300 | ДН 300 мм | ||||||
Ряд |
В (кс) | Ряд расширения, видит таблицу 2 | |||||
С (кс) | Стандартный ряд, видит таблицу 2 | ||||||
Материал тела |
С | Нержавеющая сталь | |||||
Л | Алюминиевый сплав | ||||||
Т | Подгонянный | ||||||
Материал турбинки |
С | Противокоррозионный АБС | |||||
Л | Алюминиевый сплав | ||||||
Т | Подгонянный | ||||||
Средство |
Н | Отсутствие особенной структуры | |||||
А | Предназначенный для кислорода | ||||||
Б | Предназначенный для обжатого воздуха |
Изготовление и запас
Упаковка
Применение
