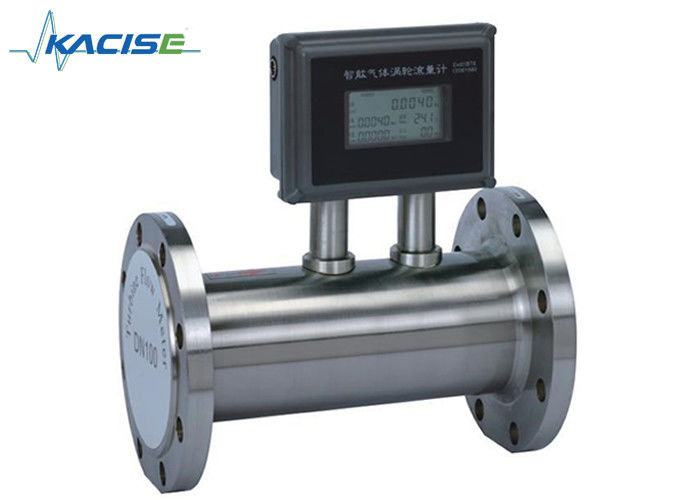

Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины

Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины

  • Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины
  • Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины
Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Kacise
Сертификация: CE / ISO / Explosion-proof
Номер модели: КТФ
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: Negotiable
Упаковывая детали: коробка/деревянная коробка
Время доставки: 5~8 рабочих дней
Условия оплаты: L/C, D/A, T/T, западное соединение, MoneyGram
Поставка способности: 1000pcs
контакт
Подробное описание продукта
Средство: Газ природного газа, ЛПГ, промежуточных и низких скорости без примеси Давление: 1.6МПа; 2.5МПа; 4.0МПа
Установка: Тип фланца, АНСИ, ДИН ДЖИС Связь: РС-485 /MODBUS
Точность: 1,0% выходной: сигнал тревоги ИМПа ульс 4~20мА РС485
Материал: СС304 ор316Л Источник питания: батарея лития 12-24ВДК /3.6V
ДН (мм): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Высокий свет:

измеритель прокачки дизельного топлива

,

взрывозащищенный измеритель прокачки

Счетчик- расходомер природного газа счетчика- расходомера ЛПГ высокой точности варя измеритель прокачки турбины электропитания расходомера для газов двойной



Описание



Деятельность метра газовой турбины серии КТФГ основана на измерении скорости газа. Пропуская газ ускорен ход и подготовлен метрами выправляя раздел. Выправляя лопасти подготавливают профиль подачи газа путем извлекать. нежелательные свирль, завихрение и асимметрия перед подачами газа к колесу турбины. Динамические усилия пропуская жидкой причины ротор, который нужно вращать.
Колесо турбины установлено на главном вале, с особенной высокой точностью, низкие шарикоподшипники трением. Колесо турбины имеет спиральные лезвия которые имеют известный угол по отношению к подаче газа. Подготовленные и ускоренные ход приводы газа колесо турбины с угловой скоростью которая пропорциональна с скоростью газа.
Измеритель прокачки газовой турбины серии КТФГ широко использован для измерения природного газа, каменноугольного газа, газа углерода сжиженного газа и света, етк.



Особенности

Аппаратура ☆ преданная для измерения газа
Аппаратура предназначенная ☆ для масла & газ повторно используют систему
Точность ☆ высокая: ±1.5%, ±1.0% или ±0.75%
Репетитивенесс ☆ хороший
Температура, давление и подача теста ☆ измеренного газа; автоматическое сопровождение цели и компенсация подачи; индикация тома итога газа под стандартным состоянием; запрос в реальном времени температуры, давления, времени и даты, етк.
Давление & датчик температуры ☆ встроенное, высокое представление безопасности, компактная текстура & красивый внешний вид
Потребление низкой мощности ☆, больше чем 3 лет срока службы для одной клетки лития 3В 10АХ
Фактор аппаратуры ☆, полная величина потока, который держат на 10 лет после выключения



Спецификации



Параметры



Описание



ДН (мм) & соединение

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, соединение 25 300 фланцов,

соединение 40 потоков

Точность ±1.5%, ±1.0% или ±0.75% (специальное распоряжение потребности)
Коэффициент ряда 1:10; 1:20; 1:30



Материал аппаратуры



Тело: СС304; Турбинка: противокоррозионный АБС или высококачественный алюминиевый сплав; Индикатор: литой алюминий

Средняя температура (℃) -30 ℃ | +80 ℃/-86°Ф | +176°Ф





Внешние условия

Температура: - 20℃~ +60℃/-68°Ф | относительная влажность +140°Ф: 5% | 90%,

Атмосферное давление: 86 | 106 КПа





Выходной сигнал



Датчик: сигнал частоты ИМПа ульс, низший уровень чем 0.8В, высокопоставленное больше чем 8В

Передатчик: двухпроводной сигнал течения ДК 4-20мА





Электропитание



Датчик: ДК +12В, передатчик ДК +24В (опционный): ДК +24В

Местный тип индикации: встроенная клетка лития 3В

Передающая линия сигнала СТВПВ3×0.3 (3 провод), 2×0.3 (провод 2)
Дальность передачи Отсутствие больше чем 1000 м
Интерфейс строки сигнала М20×1.5 (Ф)
Взрывно-защитная ранг ЭксдИИБТ6
Уровень защиты ИП65



Упорядочение информации

Модель должна быть выбрана согласно номинальному давлению, среднему максимальному давлению, средней температуре, средним компонентам, ряду подачи и выходу сигнала.

Ряд подачи деятельности должен быть (20% до 80%) Кмакс.

Стандартный выведенный наружу сигнал: сигнал ИМПа ульс (вс) вывел наружу провод 3, стандартный выведенный наружу сигнал подачи (карта ИК) или РС485

выход связи; пожалуйста определите приказывая.



Модель Примечания
КТФГ









Тип

Н           Тип датчика: +12В или 24В, вывели наружу сигнал ИМПа ульс 3 проводов
А           Тип передатчика: +24В, вывело наружу 2 мамы провода 4-20
Б           Умный тип: клетка лития, местная индикация без выхода
К           Умный тип: +24В, местная индикация, выход двухпроводное 4-20мА



С

          Умный тип: Интегрированная компенсация, местная индикация т & п с удаленным сигналом

















ДН

25         ДН 25 мм
40         ДН 40 мм
50         ДН 50 мм
65         ДН 65 мм
80         ДН 80 мм
100         ДН 100 мм
125         ДН 125 мм
150         ДН 150 мм
200         ДН 200 мм
250         ДН 250 мм
300         ДН 300 мм



Ряд

В (кс)       Ряд расширения, видит таблицу 2
С (кс)       Стандартный ряд, видит таблицу 2





Материал тела

С     Нержавеющая сталь
Л     Алюминиевый сплав
Т     Подгонянный





Материал турбинки

С   Противокоррозионный АБС
Л   Алюминиевый сплав
Т   Подгонянный





Средство

Н Отсутствие особенной структуры
А Предназначенный для кислорода
Б Предназначенный для обжатого воздуха



Изготовление и запас

Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины 0

Упаковка



Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины 1



Применение



Измеритель прокачки природного газа ЛПГ, компактный измеритель прокачки высокой точности турбины 2
