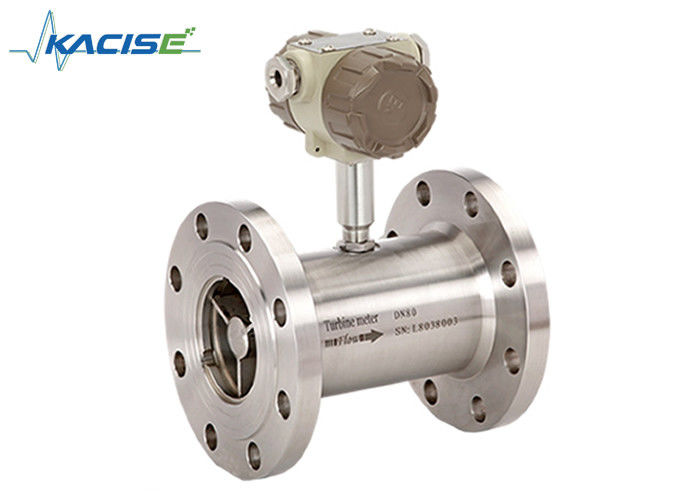

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока

измеритель прокачки воды турбины

измеритель прокачки дизельного топлива

Место происхождения:

Китай

Фирменное наименование:

Kacise

Сертификация:

CE / ISO / Explosion-proof

Номер модели:

КТФ

Свяжитесь с нами

Запросите цитату

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока

Подробная информация о продукции

ДН (мм):

ДН4~ДН300

Давление:

1,6 Мпа, 2.5Мпа, 4.0Мпа, 6.3Мпа, особенное

Средство:

Безгремучертутное низкое ликильд скорости без примеси

Связь:

РС-485 /MODBUS

Точность:

0,5%/1,0%

выходной:

ИМП ульс, аналогового выхода 4-20мА, РС485, Харт

Материал:

Нержавеющее Стел/СС316Л /316

Источник питания:

батарея лития 12-24ВДК /3.6V

Тип предохранения:

ИП65 или ИП68

Ex-доказательство:

ЭксмдΙΙБТ4

Выделить:

измеритель прокачки воды турбины

измеритель прокачки дизельного топлива

Условия оплаты и доставки

Количество мин заказа

Цена

обсуждаемый

Упаковывая детали

коробка/деревянная коробка

Время доставки

5~8 рабочих дней

Условия оплаты

L/C, D/A, T/T, западное соединение, MoneyGram

Поставка способности

1000pcs

СОБЩЕННЫЕ ПРОДУКТЫ

Противопомешательство KTF Интеллектуальный турбинный потокомер используется для измерения масел и различных жидкостей

Лучшая цена

Измерители потока турбины с несущей мощностью давления от 2,5 до 6,3 Mpa

Лучшая цена

Прочные турбинные потокометры от DN4 до DN500 для суровой температуры окружающей среды

Лучшая цена

Измеритель потока турбины для измерения потока чистых жидкостей

Лучшая цена

Свяжитесь с нами

86--17719566736

Свяжитесь сейчас

Описание продукта

Тип счетчик- расходомер счетчика- расходомера ОЭМ санитарный вискиа пищевой промышленности турбины соединения Три-струбцины/измеритель прокачки пива/молока

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока 0

Описание

Измеритель прокачки метера подачи турбины который широко приложил в индустриях фармацевтического, еда, напиток для измерения, дозировать, контроль, завалка, вращающая часть етк. измерителя прокачки сделаны из особенного материала который обладает хорошим представлением доказательства анти-корросиве и ржавчины. Структура измерителя прокачки точность экстренныйого выпуска конструированные и значительно одобренные и повторимость измерителя прокачки. Продукт также с легким соединением обслуживания, которое соответствующее для индустрий фармацевтических и напитка.

Особенности

Точность ☆ высокая, вообще до ±1%Р, ±0.5%Р, высокая точность до 0.2%Р
повторимость ☆Гоод, недолгосрочная повторимость до 0,05% | 0,2%, в торговом поселении предпочитаемый выбор измерителя прокачки.
Выход ☆ сигнала частоты ИМПа ульс, соответствующий для тотализер и соединения с ПК; никакие зеро перенос и сильное взаимодействие не сопротивляются
☆ высокочастотный сигнал (3~4КХз) можно получить, разрешение сигнала сильно.
Диаметр до 1:20, небольшой калибр 1 широкого диапазона ☆, средних и больших: 10.
Компактная текстура ☆ & удобное обслуживание

Спецификации

Пареметер		Значение	Блок
Диаметр	Поток	4, 6, 10, 15, 20, 25, 32, 40	мм
Диаметр	Фланец (струбцина)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125 150, 200	мм
Точность		±1, ±0.5, (подгонянное) ±0.2	%Р
Коэффициент ряда		1:10, 1:15, 1:20
Материал датчика		304, 316 нержавеющая сталь (л) етк.
Работа окружающая среда	Средний темп.	-20~120	°К
	Окружающий темп	-10~55	°К
	Относительная влажность	5%~90%
	Атмосферное давление	86~106	КПа
Выход сигнала		Датчик: сигнал частоты ИМПа ульс, низкое электрическое левел≤0.8В, высокопоставленное ≥8В Передатчик: двухпроводной, сигнал течения ДК мам 4-20
Интерфейс Комм		РС485
Электропитание		Датчик: ДК +12В, ДК +24В (опционный) Передатчик: ДК +24В Местный тип индикации: встроенная клетка лития 3В или екстернал +24ВДК
Провод передачи сигнала		СТВПВ3×0.3 (3 провод), 2×0.3 (провод 2)
Дальность передачи		Отсутствие больше чем 1000	м
Интерфейс строки сигнала		Основной тип: Соединитель Хаузман или провод с сердечником 3; Взрывозащищенный тип: М20 × 1,5 (Ф)
Взрывно-защитная ранг		Основной тип: доказательство не-взрыва; взрывозащищенный тип: ЭксдИИБТ6
Уровень защиты		ИП65

Измеряя ряд & давление деятельности

Диаметр (мм)	Стандартный ряд (м³/х)	Расширенный диапазон (м³/х)	Нормальное соединение & Оценка давления (МПа)	Особенная оценка давления (МПа) (соединение фланца)
ДН4	0.04~0.25	0.04~0.4	Поток коннектион/6.3	10, 16, 25
ДН6	0.1~0.6	0.06~0.6	Поток коннектион/6.3	10, 16, 25
ДН10	0.2~1.2	0.15~1.5	Поток коннектион/6.3	10, 16, 25
ДН15	0.6~6	0.4~8	Поток коннектион/6.3	4,0, 6,3, 10, 16, 25
ДН15	0.6~6	0.4~8	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН20	0.8~8	0.45~9	Поток коннектион/6.3	4,0, 6,3, 10, 16, 25
ДН20	0.8~8	0.45~9	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН25	1~10	0.5~10	Поток коннектион/6.3	4,0, 6,3, 10, 16, 25
ДН25	1~10	0.5~10	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН32	1.5~15	0.8~15	Поток коннектион/6.3	4,0, 6,3, 10, 16, 25
ДН32	1.5~15	0.8~15	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН40	2~20	1~20	Поток коннектион/6.3	4,0, 6,3, 10, 16, 25
ДН40	2~20	1~20	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН50	4~40	2~40	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН65	7~70	4~70	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН80	10~100	5~100	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН100	20~200	10~200	Фланец коннектион/2.5	4,0, 6,3, 10, 16, 25
ДН125	25~250	13~250	Фланец коннектион/1.6	2,5, 4,0, 6,3, 10, 16
ДН150	30~300	15~300	Фланец коннектион/1.6	2,5, 4,0, 6,3, 10, 16
ДН200	80~800	40~800	Фланец коннектион/1.6	2,5, 4,0, 6,3, 10, 16

Размер

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока 1

Диаграмма 1 (ДН4~ДН10): Продетый нитку тип соединения датчик подачи турбины (включая прямой раздел трубы).

Диаграмма 2 (ДН15~ДН40): Соединенный потоком чертеж размера датчика подачи.

Диаграмма 3 (ДН4~ДН10): Соединенный фланцом чертеж датчика подачи турбины.

Метод установки датчика согласно различным спецификациям, принимает поток или соединение фланца, метод установки показано в диаграмме 1, 2, 3

Размеры установки

Диаметр (мм)	Л (мм)	Г	К (мм)	Д (мм)	н (отверстие)
4	295	Г1/2
6	330	Г1/2
10	450	Г1/2
15	75	Г1	Φ65	Φ14	4
20	80	Г1	Φ75	Φ14	4
25	100	Г5/4	Φ85	Φ14	4
32	140	Г2	Φ100	Φ14	4
40	140	Г2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

Упорядочение информации

Модель								Примечания
КТФ
ДН	4							4 мм
	6							6 мм
	10							10 мм
	15							15 мм
	20							20 мм
	25							25 мм
	32							32 мм
	40							40 мм
	50							50 мм
	65							65 мм
	80							80 мм
	100							100 мм
	125							125 мм
	150							150 мм
	200							200 мм
Тип		Н						Тип датчика: сила +12В или 24В, вывела наружу сигнал ИМПа ульс системы 3 проводов
		А						Тип передатчика: сила +24В, вывела наружу 2 мамы провода 4-20
		Б						Умный тип: клетка лития, местный индикатор, без выхода сигнала
		К						Умный тип: сила +24В, местный индикатор, 2 выход провода 4-20мА/пульсе
		К1						Умный тип: сила +24В, местный индикатор, сообщение РС485
								протокол
		К2						Умный тип: сила +24В, местный индикатор, протокол ХАРТА
Точность			05					0,5
			10					1,0
			02					0,2 (специальное распоряжение, длинный срок поставки)
Ряд				В				Выдвинутый измеряя ряд
Ряд				С				Стандартный измеряя ряд
Материал тела					С			304 СС
Материал тела					Л			316 (Л) СС
Взрывозащищенный						Н		Не взрывозащищенный
Взрывозащищенный						Э		Взрывозащищенный, ЭксдИИБТ6
Оценка давления							Н	Нормальный
Оценка давления							Х (кс)	Высокое давление

Изготовление и запасы

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока 2

Упаковка

Измеритель прокачки турбины качества еды жидкостный с соединением процесса потока 3

Применение
