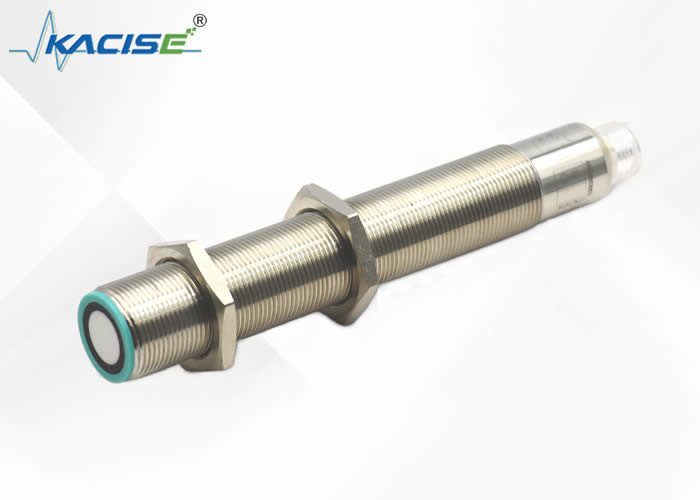

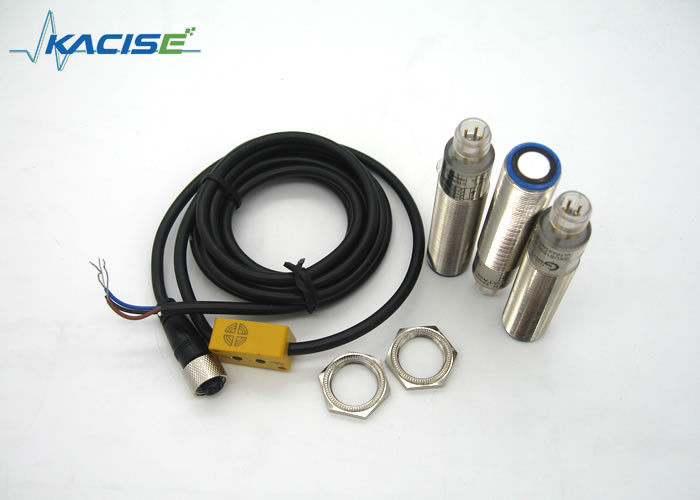

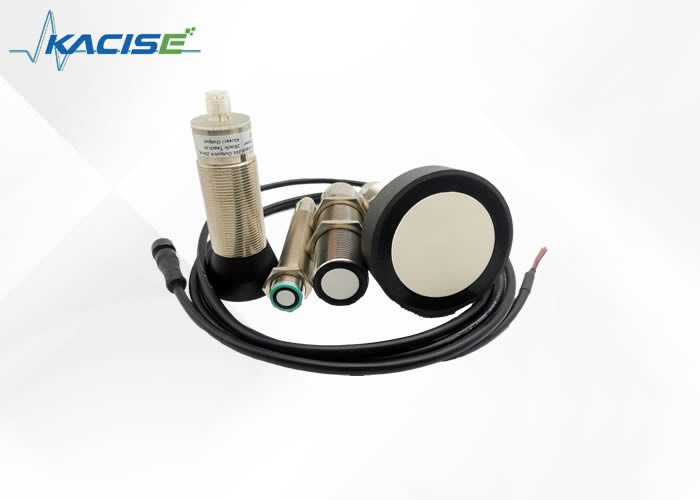

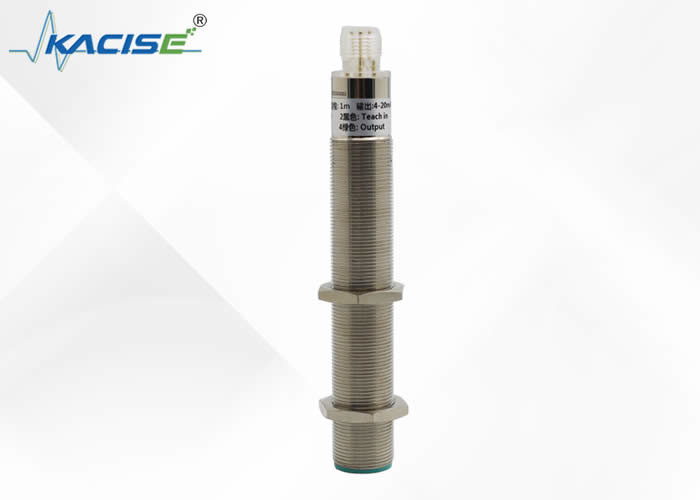

Высокоточный ультразвуковый датчик расстояния M18 с диапазоном измерений 1000 мм
Введение
Ультразвуковый датчик расстояния высокой точности M18 - это замечательное устройство, предназначенное для широкого спектра применений.Он сочетает в себе компактность и высокую производительность..
Этот датчик имеет впечатляющий диапазон измерений 1000 мм. Будь то промышленная автоматизация, робототехника или даже некоторые домашние умные системы,его способность точно обнаруживать расстояния в этом диапазоне имеет решающее значениеЕго высокая точность гарантирует, что данные, которые он предоставляет, являются надежными. Он может обнаружить малейшие изменения в расстоянии, что делает его подходящим для задач, требующих точности.
Он оснащен передовой ультразвуковой технологией, излучает ультразвуковые волны и точно измеряет время, необходимое для восстановления волн.Это позволяет быстро и точно определять расстояниеКроме того, он легко интегрируется в существующие системы, благодаря своему стандартному форм-фактору M18, что делает его лучшим выбором для инженеров и любителей.
Особенности
Без контакта
Поддается обучению
Измерительное окно регулируется
Небольшая площадь, непригодная для использования
Приложения
Измерение уровня
Машиностроение
Пищевая промышленность
Деревообработка и мебель
Промышленность
Строительство
Изготовление бумаги
Обработка материалов
Размеры
Параметры
Общие спецификации
| Диапазон обнаружения |
70... 1000 мм |
| Стандартная целевая пластина |
100 мм х 100 мм |
| Частота преобразователя |
приблизительно 380 кГц |
| Задержка ответа |
приблизительно 50 мс |
Показатели/средства работы
| Синий светодиод |
Включение |
| Желтый светодиод |
твердое: объект в диапазоне оценки |
| мигает: функция программы, обнаружен объект |
| Светодиод красного цвета |
твердое: ошибка |
| мигает: функция программы, нет обнаруженного объекта |
Электрические характеристики
| Рабочее напряжение UВ. |
10... 30 В постоянного тока, риппл 10 % SS |
| Ток подачи без нагрузки I0 |
≤ 45 мА |
Выпуск
| Тип выхода |
1 аналоговый выход 0-10В или 4...20mA. |
| Резолюция |
0.11 мм при максимальном диапазоне обнаружения |
| Отклонение характеристической кривой |
± 1 % от полномасштабного значения |
| Точность повторения |
± 0,1% от полномасштабного значения |
| Импеданс нагрузки |
> 1kOhm |
| Влияние температуры |
± 1,5% от полномасштабного значения |
Окружающие условия
| Температура окружающей среды |
-25... 70 °C |
| Температура хранения |
-40... 85 °C |
Механические характеристики
| Тип соединения |
Подключатель устройства M12 x 1, 4-прикосновный |
| Степень защиты |
IP65 (IP67 можно выбрать) |
| Материал |
Оборудование: из пластика или металла, выбираемое |
Дисплеи с светодиодными лампами
| Дисплеи в зависимости от режима работы |
Красный светодиод |
Желтый светодиод |
|
Предел оценки TEACH-IN
Объект обнаружен
Никакого объекта не обнаружено
Объект неопределенный (недействительный TEACH-IN)
|
отключить
вспышки
на
|
вспышки
отключить
отключить
|
| Нормальный режим (диапазон оценки) |
отключить |
на |
| Вина |
на |
предыдущее состояние |
Условия установки
Если датчик установлен при температуре окружающей среды ниже 0°C, он должен хорошо защищаться.он должен быть закреплен в середине нити корпуса.
