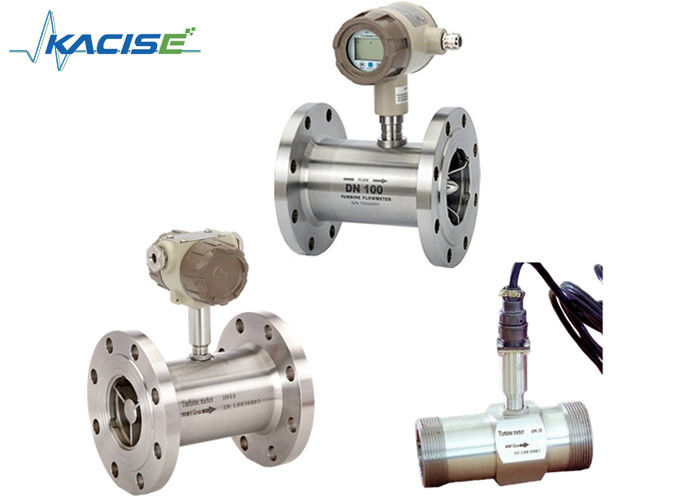

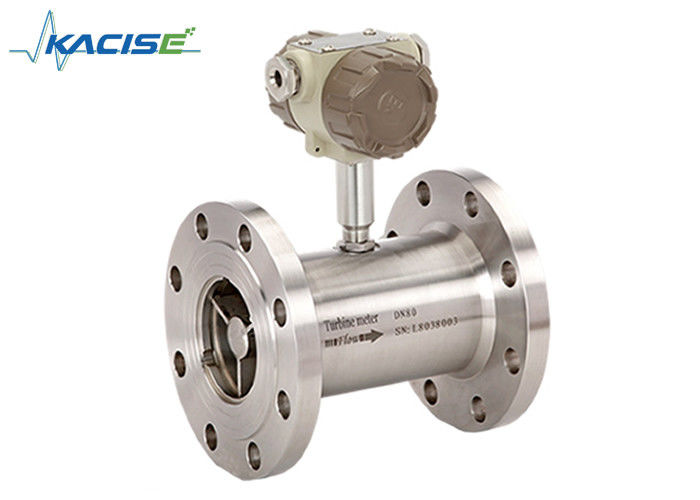

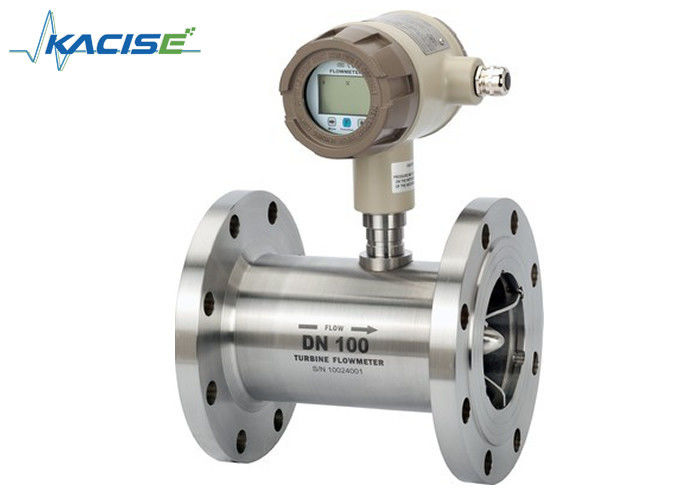

Бывший-защитные дизельное топливо/масло/постное масло/счетчик- расходомер турбины нержавеющей стали фланца 24VDC растворяющий
Описание
Счетчик- расходомер турбины вид счетчика- расходомера скорости с функцией компенсации температуры и давления. Он принадлежит до один вид счетчика- расходомера скорости. Свой принцип работы следующим образом: сила пропуская жидкости управляет лезвием турбины для того чтобы вращать, и своя скорость вращения составляет около пропорциональное к расходу потока тома. Счетчик- расходомер турбины широко использован в нефти, химической промышленности, электричестве, сети трубы газа, городском газе и других полях, и широко использован в торговом поселении из-за своих высокой измеряя точности, хороших повторимости и стабильности, широкого диапазона, быстрого ответа для того чтобы пропустить изменения, сильной противоинтерференционной способности, легкой передачи сигнала и других характеристик.
Измеритель прокачки турбины KXTUF польза предварительной маломощной микропроцессорной техники одно-обломока начал интеграцию totalizer датчика и дисплея подачи турбины нового умного метра, с компактной текстурой, интуитивные чтения ясные, высокая надежность, без внешнего взаимодействия силы, анти--молния, очевидное преимущество низкой цены, он широко использован для того чтобы измерить закрытую трубу и нержавеющую сталь 1Cr18Ni9Ti, 2Cr13 и корунд Al2O3, карбид не вытравливает, и никакие волокна, частицы и другие примеси, кинематическая выкостность на рабочей температуре нет чем 5 ² × 10-6m/s жидкости, для кинематической выкостности больше чем 5 ² × 10-6m/s жидкости, смогите быть количественными ограничениями, чрезмерным сигналом тревоги, etc., идеальный измерять и счетчик энергии подачи.
Особенности
Точность ☆ высокая, вообще до ±1%R, ±0.5%R, высокая точность до 0.2%R
повторимость ☆Good, недолгосрочная повторимость до 0,05% | 0,2%, в торговом поселении предпочитаемый выбор измерителя прокачки.
Выход ☆ сигнала частоты ИМПа ульс, соответствующий для totalizer и соединения с ПК; никакие нул переносов и сильного взаимодействие не сопротивляются
☆ высокочастотный сигнал (3~4KHz) можно получить, разрешение сигнала сильно.
Широкий диапазон ☆, средство и большой диаметр до 1:20, небольшой калибр 1: 10.
Компактная текстура ☆ & удобное обслуживание
Спецификации
| Paremeter |
Значение |
Блок |
|
Диаметр
|
Поток |
4, 6, 10, 15, 20, 25, 32, 40 |
mm |
| Фланец (струбцина) |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125 150, 200 |
mm |
| Точность |
±1, ±0.5, (подгонянные) ±0.2 |
%R |
| Коэффициент ряда |
1:10, 1:15, 1:20 |
|
| Материал датчика |
304, 316 нержавеющая сталь (l) etc. |
|
|
Деятельность
окружающая среда
|
Средний temp. |
-20~120 |
°C |
| Окружающий temp |
-10~55 |
°C |
| Относительная влажность |
5%~90% |
|
| Атмосферное давление |
86~106 |
KPa |
| Выход сигнала |
Датчик: сигнал частоты ИМПа ульс, низкое электрическое level≤0.8V, высокопоставленное ≥8V
Передатчик: двухпроводной, сигнал DC мам 4-20 настоящий
|
|
| Интерфейс Comm |
RS485 |
|
|
Электропитание
|
Датчик: DC +12V, DC +24V (опционный)
Передатчик: DC +24V
Местный тип индикации: встроенная клетка лития 3V или +24VDC внешние
|
|
| Провод передачи сигнала |
STVPV3×0.3 (3 провод), 2×0.3 (провод 2) |
|
| Дальность передачи |
Отсутствие больше чем 1000 |
m |
| Интерфейс строки сигнала |
Основной тип: Соединитель Hausman или провод с сердечником 3;
Взрывозащищенный тип: M20 × 1,5 (F)
|
|
| Взрывно-защитная ранг |
Основной тип: доказательство не-взрыва;
взрывозащищенный тип: ExdIIBT6
|
|
| Уровень защиты |
IP65 |
|
Упорядочение информации
| Модель |
Примечания |
| KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 mm |
| 6 |
|
|
|
|
|
|
6 mm |
| 10 |
|
|
|
|
|
|
10 mm |
| 15 |
|
|
|
|
|
|
15 mm |
| 20 |
|
|
|
|
|
|
20 mm |
| 25 |
|
|
|
|
|
|
25 mm |
| 32 |
|
|
|
|
|
|
32 mm |
| 40 |
|
|
|
|
|
|
40 mm |
| 50 |
|
|
|
|
|
|
50 mm |
| 65 |
|
|
|
|
|
|
65 mm |
| 80 |
|
|
|
|
|
|
80 mm |
| 100 |
|
|
|
|
|
|
100 mm |
| 125 |
|
|
|
|
|
|
125 mm |
| 150 |
|
|
|
|
|
|
150 mm |
| 200 |
|
|
|
|
|
|
200 mm |
| Тип |
N |
|
|
|
|
|
Тип датчика: +12V или 24V сила, сигнал ИМПа ульс системы провода выхода 3 |
|
|
|
|
|
|
Тип передатчика: сила +24V, вывела наружу 2 мамы провода 4-20 |
| B |
|
|
|
|
|
Умный тип: клетка лития, местный индикатор, без выхода сигнала |
| C |
|
|
|
|
|
Умный тип: сила +24V, местный индикатор, 2 выход провода 4-20mA/pulse |
| C1 |
|
|
|
|
|
Умный тип: сила +24V, местный индикатор, сообщение RS485 |
| |
|
|
|
|
|
протокол |
| C2 |
|
|
|
|
|
Умный тип: сила +24V, местный индикатор, протокол ХАРТА |
| Точность |
05 |
|
|
|
|
0,5 |
| 10 |
|
|
|
|
1,0 |
| 02 |
|
|
|
|
0,2 (специальное распоряжение, длинный срок поставки) |
| Ряд |
W |
|
|
|
Выдвинутый измеряя ряд |
| S |
|
|
|
Стандартный измеряя ряд |
| Материал тела |
S |
|
|
304 SS |
| L |
|
|
316 (L) SS |
| Взрывозащищенный |
N |
|
Не взрывозащищенный |
| E |
|
Взрывозащищенный, ExdIIBT6 |
| Оценка давления |
N |
Нормальный |
| H (x) |
Высокое давление
|
