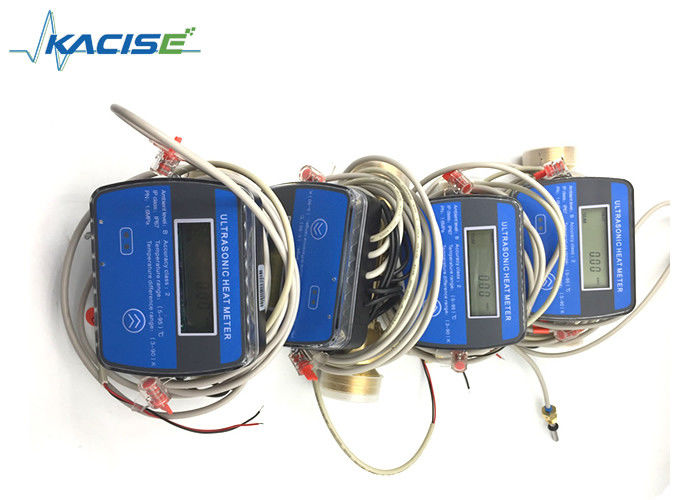

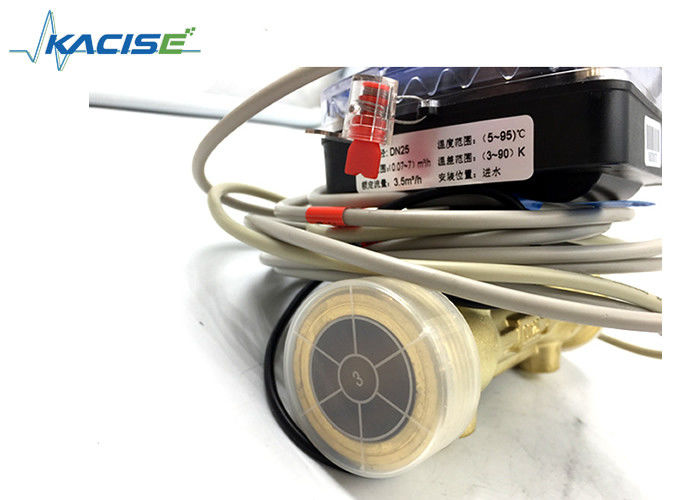

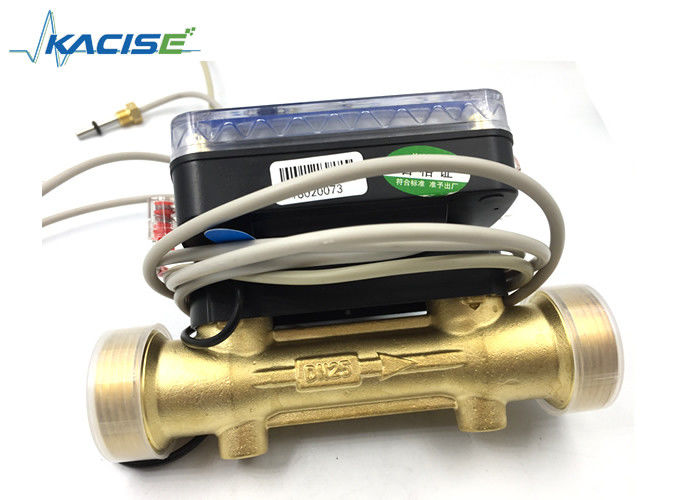

Ультразвуковой Btu-метр Ультразвуковой тепломер для жилья / квартир / зданий
Особенности
☆ Измеряйте тепло.
☆ Показать температуру подачи/возвращения воды и температуру дифференциала.
☆ Показать измерение потока и мгновенное измерение потокаУ нас измерение потока.
☆ Дисплей времени запуска.
☆ Измерение и отображение холода (для ультразвукового тепломера)
Описание
Ultrasonic flowmeter is a kind of flowmeter developed based on the principle that the propagation velocity of ultrasonic wave in the flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of sound wave in the stationary mediumВ основном он состоит из преобразователя и преобразователя.
Ультразвуковой водомер серии KACISE KUHM2100 использует самую передовую немагнитную технологию, которая имеет преимущества высокой точности, стабильной работы, простого обслуживания,высокая коррозионная стойкость, долгий срок службы, красивый внешний вид, безопасность и доступная цена.
Может широко использоваться в измерении и управлении промышленными процессами вместо механического потокомера для повышения точности и надежности измерений,вместо всех видов высокопроизводительных потокометров.
Широко используется в тепловой системе с концентрированным управлением теплоснабжением, отдельным управлением сбором данных домашних хозяйств.
Различные способы связи являются необязательными в зависимости от потребностей пользователей.
Спецификацияс
| Номинальный диаметр |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
| Размер (длина мм) |
110 |
130 |
160 |
180 |
200 |
| Максимальный поток (м)3/h) |
3 |
5 |
7 |
12 |
20 |
| Норма притока3/h) |
1.5 |
2.5 |
3.5 |
6 |
10 |
| Минимальный поток3/h) |
0.03 |
0.05 |
0.07 |
0.12 |
0.2 |
| Максимальное течение |
999999.99 ((m3) |
| Максимальное значение тепла |
99999999 ((KW·h) |
| Электрическое питание |
3.6VDC |
| Продолжительность работы батареи |
> 6 лет (литиевая батарея) |
| Класс точности |
Класс 2 |
| Режим связи |
Инфракрасный интерфейс, M-BUS/RS485 |
| Потеря прессы |
≤ 0,025 Mpa (при нормальном потоке) |
| Класс IP |
IP 68 |
| Температурный диапазон |
(4-95) °C |
| Диапазон температурных различий |
(3- 70) к |
| Разница температуры запуска |
0.01k |
| Датчик температуры |
Pt 1000 |
| Температура окружающей среды |
+5°C - +55°C |
| Уровень окружающей среды |
Уровень А |
| Установка |
Горизонтальная/вертикальная установка |
| Монитор |
8 цифр |
| Длина датчика температуры |
1.5м |
| Рабочий ток |
45uA |
| Хранение данных |
Хранить исторические данные до последних 24 месяцев |
Установка и уход
Тепломер может быть установлен в трубу притока или трубу обратного потока (завод по умолчанию установлен в трубу притока, если необходимо установить на трубу обратного потока,должна быть четко обозначена перед фабрикой во время производства)При установке следует обратить внимание на то, что направление потока среды такое же, как стрелка на корпусе трубы тепломера.
Особое примечание: независимо от того, установлен ли тепломер на впускной трубе или на обратной трубе, датчик температуры должен быть правильно подключен (красный ярлык для впускной трубы, синий ярлык для обратной трубы)
Общая проблема инструмента
Счетчик не работает нормально.
◇Система отопления работает или нет;
◇В случае, когда клапан "Глобус" полностью открыт или нет;
◇труба заблокирована или нет;
◇свинцовая уплотнение полностью или нет;
◇Батарея хороша или нет;
◇ тепломер не учитывается
①, установка термометра с обратным направлением
②, кабели преобразователя сломаны
③, фильтр должен быть заблокирован на теплопроводе в комнате проживания
◇ Как определить, блокируется ли фильтр?
Температура притока нормальная, температура обратного потока слишком низкая, разница температуры притока и обратного потока более 10°, скорость потока слишком низкая3/h), или теперь частота потока, обычно фильтр блокируется, или пользователь не использует.
Решение:закрыть клапан (клапан притока и обратного потока), снять фильтр, чтобы наблюдать, черный ли фильтр, очистить фильтр и его внутреннюю часть, затем установить фильтр, открыть трубные клапаны,подождать 3 минуты, чтобы проверить, если скорость потока и температуры. это нормально.
◇ Данные тепломера являются ненормальными или перепрыгивают
①Установка не в правильном положении, уровень воды понижен
②, передние и задние прямые трубы слишком короткие, изгиб слишком большой, передний диаметр трубы
меняется больше.
◇ В теплометре указана величина потока, нет тепла или тепло слишком велико
①, без тепла обычно обращается вспять установка датчиков температуры притока и обратного потока
②Тепло очень большое, потому что датчик температуры измеряет температуру неправильно, разница температуры очень большая.
◇ Тепломер с аномальной температурой или с температурой 0
①Кабель датчика температуры сломан.
②, Температурный датчик из нержавеющей стали сломан.
Техническая спецификация
| Диаметр |
Минимальный поток |
Количество потока |
Максимальный поток |
Длина |
| qmin ((m3/h) |
qp ((m3/h) |
qmax ((m3/h) |
мм |
| DN15 |
0.03 |
1.5 |
3 |
110 |
| DN20 |
0.05 |
2.5 |
5 |
130 |
| DN25 |
0.07 |
3.5 |
7 |
160 |
| DN32 |
0.12 |
6 |
12 |
180 |
| DN40 |
0.2 |
10 |
20 |
200 |
| Точность измерений |
CJ128-2007 годаКласс 2 |
| Соединение |
DN15~DN40 Сцепление с натяжкой/DN50~DN300 Сцепление фланца |
| Потеря давления |
≤ 0,02 МПа |
| Максимальное рабочее давление (MWP) |
10,6 МПа |
| Диапазон измерения потока |
1:100 |
| Датчик температуры |
1.5m стандартная пара PT1000 датчика температуры (длина кабеля может быть изменена) |
| Хранение данных |
Непрерывное хранение 18 месяцев записи |
| Защита от отключения |
После отключения питания, счетчик может сохранить всю запись до скорости потока и соответствующее время, после зарядки обратно, он восстановление измерения функции автоматически, и обеспечить продолжение времени |
| Дистанционная передача |
MBUS/RS-485 |
| Силовое питание |
Литийная батарея высокой мощности |
| Класс защиты |
IP67 (IP68 необходимо изменить) |
| Экологический класс |
Класс B |
| Температурный диапазон |
(5 ̊95) °C |
| Разница температуры |
(3~90) К |
| Способ установки |
Приток или обратный поток ((По умолчанию приток, для обратного потока необходимо указать при заказе) |
| Положение установки |
Горизонтально / вертикально |
| Постоянность |
Цикл службы ≥6 лет |
| Дисплей |
8-разрядный ЖК-дисплей |
| Антимагнитные нарушения |
Когда интенсивность помех магнитного поля не превышает 100 ka/m, это не должно влиять на характеристики измерения водомера и дистанционной передачи |
