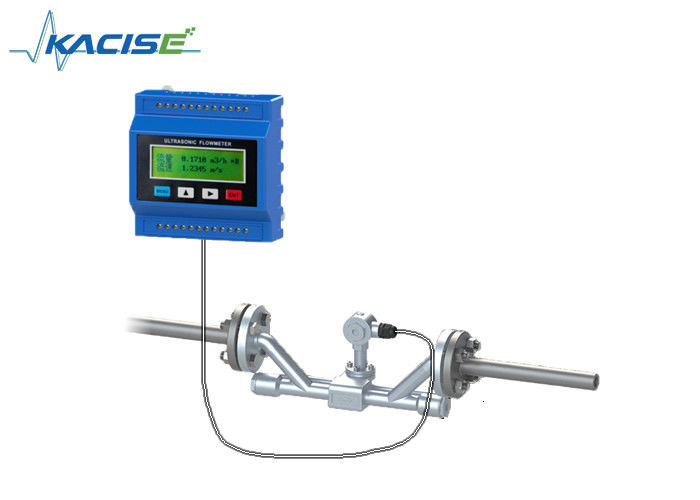

Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения

Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения

портативная струбцина на измерителе прокачки

ультразвуковой датчик подачи

Место происхождения:

Китай

Фирменное наименование:

KACISE

Сертификация:

CE

Номер модели:

Серия КУФ2000

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
SD-карта:
необязательно для хранения данных
Выпуск:
4-20mA, ИМП ульс ОКТЯБРЯ, реле
Общение:
RS485 МОДБУС
Средний:
вода, морская вода, сточные воды, нефть, химикаты, алкоголь, молоко, пиво, вино и т.д.
Силовое питание:
DC8~36V или AC85~265V
Датчик:
Тип встроенной трубы
Материал труб:
Позволена сталь, нержавеющая сталь, литое железо, медь, цементная труба, PVC, алюминиевый, стеклянны
Диаметр трубы:
DN15~6000mm
Выделить:

портативная струбцина на измерителе прокачки

,

ультразвуковой датчик подачи

Условия оплаты и доставки
Количество мин заказа
1 часть
Цена
обсуждаемый
Упаковывая детали
одна коробка для одного набора
Время доставки
3-5 дней работы
Условия оплаты
L/C, T/T, западное соединение, MoneyGram
Поставка способности
1000 комплектов в месяц
Описание продукта



Подключение фланца и нитки Ультразвуковый потокомер / потокомер для онлайн-измерения





Введение



KUF2000Ультразвуковой потокомер серииОн имеет три типа датчиков для измерения потока труб: зажим на тип, тип вставки и тип встроенной трубы.

Тип встроенной трубы:Подходит для труб DN15-6000mm, трубы DN15-32 используют π-образный встроенный трубный датчик, DN40 и выше используют стандартный встроенный трубный датчик.Диапазон измерения стандартного ультразвукового потокомера линейного типа составляет DN40mm ~ DN1000mm, с высоким классом защиты IP68, измеряющий температуру жидкости от -30°C ~ 160°C, диапазон давления от 0 ~ 2,5Mpa,высокая точность в пределах ±00,5%.



Тип вставки: Для установки на трубе требуются только два отверстия, пользователь может установить датчики типа вставки.Датчики напрямую контактируют с жидкостью, измерение стабильное и надежное.

Тип зажима:ДатчикиИ все модели могут стать энергосчетчиками при подключении к датчикам температуры.Сцепка серии KUF2000 на ультразвуковом потокометреЛегко устанавливается, нет необходимости отрезать трубу и воду, нет потерь прессы.Он поддерживает онлайн измерение длины...Широкий диапазон потока жидкости может быть измерен с помощью датчика, закрепленного на трубе.



Особенности

  • 1% точности.
  • Широкий диапазон для различных областей применения (DN15-DN6000).
  • Нет механического привода в ультразвуковом потокометре, детали редко повреждаются.
  • Подключите преобразователь температуры Pt100, можно закончить измерение тепла/энергии.

Спецификация



Точность ≤ 1%
Диапазон скорости 0~±10 м/с, двунаправленное измерение
Размер трубы DN15 ~ DN6000
Температура -30~160°C
Тип жидкости Одна жидкость может передавать звуковые волны. такие как вода, морская вода, сточные воды, нефть, химикаты, алкоголь и т.д.
Материал труб Сталь, нержавеющая сталь, чугун, медь, ПВХ, алюминий, стеклянная сталь и т.д.
Выход сигнала

1 направление 4-20mA выхода ((импеданс 0 ~ 1K, точность 0,1%)

1 направленный выход импульса OCT ((Широта импульса 6 ~ 1000 ms)

Выход одностороннего реле

Ввод сигнала 3 пути входа 4-20mA, достичь измерения тепла путем подключения платинового резистора PT100.
Интерфейс RS485, поддержка MODBUS
Хранение данных SD-карта регулярно хранит предварительно установленные результаты (необязательно)
Силовое питание DC8~36V или AC85~264V




















Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 0



Необязательное устройство для измерения потока



Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 1



Опциональные встроенные датчики



Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 2



 1. π Присоединение нитей



Номинальный

Диаметр

(DN)

Давление

Уровень

П

Длина

Л

Соединение

Нить



Нить

Длина

Стандарт нитей

DN15

2.5

320

G3/4

18

GB/T7307-2001

DN20

2.5

360

G1B

15

DN25

2.5

390

G1 1/4B

16

DN32

2.5

450

G1 1/4B

22.5










 2. π Соединение фланца


Номинальный

Диаметр

(DN)

Давление

Уровень

П

Длина

Л

Размер фланца Стандарт нитей

Нормально

Размер

D

Дверь для болтов

Центры

D1

Дверь для болтов

X Количество

¢ X n

Запечатка

Поверхность

Диаметр

D2

Толщина фланца Размер болтов
В f
DN15 2.5 320 95 65 14X4 46 14 2 M12X50 GB/T9119-2000
DN20 2.5 360 105 75 14X4 56 16 2 M12X50
DN25 2.5 390 115 85 14X4 65 16 2 M12X60
DN32 2.5 450 14 0 100 18X4 76 18 2 M16X60











3Стандартный встроенный датчик

Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 3

Дополнительный датчик температуры

Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 4



Информация о заказе



Тип встроенного измерителя прокачки соединения потока фланца ультразвуковой для онлайн измерения 5
