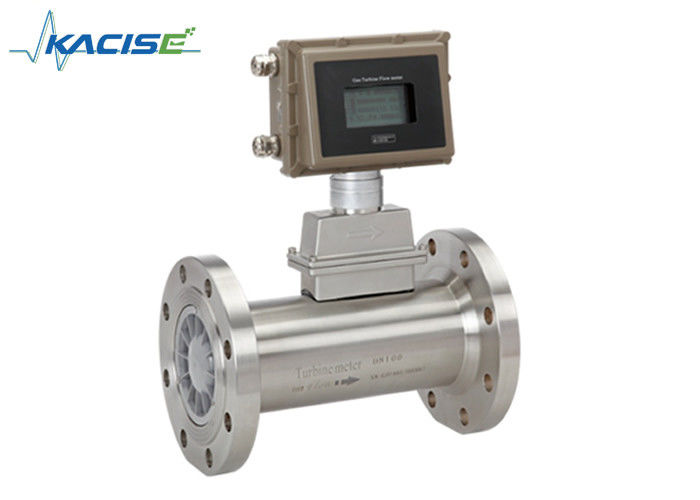

Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA

Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA

  • Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA
  • Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA
  • Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA
Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA
Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Kacise
Сертификация: CE / ISO / Explosion-proof
Номер модели: КТФ
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: Negotiable
Упаковывая детали: коробка/деревянная коробка
Время доставки: 5~8 рабочих дней
Условия оплаты: L/C, D/A, T/T, западное соединение, MoneyGram
Поставка способности: 1000pcs
контакт
Подробное описание продукта
Средство: дизель, масло, жидкость, дизельное топливо, масло, чистая вода, еда, масло Давление: 1.6MPa; 2.5MPa; 4.0MPa; 6.4M
Установка: Поток; Труба; Удаленный; Ввод, фланец Сообщение: RS-485 /MODBUS
Точность: /1.0 1,5% % Выход: ХАРТ /4-20mA /RS485 /Pulse
Материал: Нержавеющее Steel/SS316L /316 Электропитание: Батарея лития 12-24VDC /3.6V
DN (mm): 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300
Высокий свет:

измеритель прокачки дизельного топлива

,

взрывозащищенный измеритель прокачки

Счетчик- расходомер природного газа счетчика- расходомера LPG высокой точности варя измеритель прокачки турбины электропитания расходомера для газов двойной



Описание

Счетчик- расходомер турбины вид счетчика- расходомера скорости с функцией компенсации температуры и давления. Он принадлежит до один вид счетчика- расходомера скорости. Свой принцип работы следующим образом: сила пропуская жидкости управляет лезвием турбины для того чтобы вращать, и своя скорость вращения составляет около пропорциональное к расходу потока тома. Счетчик- расходомер турбины широко использован в нефти, химической промышленности, электричестве, сети трубы газа, городском газе и других полях, и широко использован в торговом поселении из-за своих высокой измеряя точности, хороших повторимости и стабильности, широкого диапазона, быстрого ответа для того чтобы пропустить изменения, сильной противоинтерференционной способности, легкой передачи сигнала и других характеристик.

Деятельность метра газовой турбины серии KTFG основана на измерении скорости газа. Пропуская газ ускорен ход и подготовлен метрами выправляя раздел. Выправляя лопасти подготавливают профиль подачи газа путем извлекать. нежелательные свирль, завихрение и асимметрия перед подачами газа к колесу турбины. Динамические усилия пропуская жидкой причины ротор, который нужно вращать.
Колесо турбины установлено на главном вале, с особенной высокой точностью, низкие шарикоподшипники трением. Колесо турбины имеет спиральные лезвия которые имеют известный угол по отношению к подаче газа. Подготовленный и ускоренный ход газ управляет колесом турбины с угловой скоростью которая пропорциональна со скоростью газа.
Измеритель прокачки газовой турбины серии KTFG широко использован для измерения природного газа, каменноугольного газа, газа углерода сжиженного газа и света, etc.



Особенности

Аппаратура ☆ преданная для измерения газа
Аппаратура ☆ преданная для масла & газ повторно используют систему
Точность ☆ высокая: ±1.5%, ±1.0% или ±0.75%
Repetitiveness ☆ хороший
Температура, давление и подача теста ☆ измеренного газа; автоматическое сопровождение цели и компенсация подачи; индикация тома итога газа под стандартным состоянием; запрос в реальном времени температуры, давления, времени и даты, etc.
Давление & датчик температуры ☆ встроенное, высокое представление безопасности, компактная текстура & красивый внешний вид
Потребление низкой мощности ☆, больше чем 3 лет срока службы для одной клетки лития 3V 10AH
Фактор аппаратуры ☆, полная величина потока держал на 10 лет после выключения



Спецификации



Параметры



Описание



DN (mm) & соединение

25, 40, 50, 65, 80, 100, 125, 150, 200, 250, соединение 25 300 фланцов,

соединение 40 потоков

Точность ±1.5%, ±1.0% или ±0.75% (специальное распоряжение потребности)
Коэффициент ряда 1:10; 1:20; 1:30



Материал аппаратуры



Тело: SS304; Турбинка: противокоррозионный ABS или высококачественный алюминиевый сплав; Индикатор: литой алюминий

Средняя температура (℃) -30 ℃ | +80 ℃/-86°F | +176°F





Внешние условия

Температура: - 20℃~ +60℃/-68°F | относительная влажность +140°F: 5% | 90%,

Атмосферное давление: 86 | 106 KPa





Выходной сигнал



Датчик: сигнал частоты ИМПа ульс, низший уровень более менее чем 0.8V, высокий уровень больше чем 8V

Передатчик: двухпроводной сигнал DC 4-20mA настоящий





Электропитание



Датчик: DC +12V, передатчик DC +24V (опционный): DC +24V

Местный тип индикации: встроенная клетка лития 3V

Передающая линия сигнала STVPV3×0.3 (3 провод), 2×0.3 (провод 2)
Дальность передачи Отсутствие больше чем 1000 m
Интерфейс строки сигнала M20×1.5 (F)
Взрывно-защитная ранг ExdIIBT6
Уровень защиты IP65



Упорядочение информации

Модель должна быть выбрана согласно номинальному давлению, среднему максимальному давлению, средней температуре, средним компонентам, ряду подачи и выходу сигнала.

Ряд подачи деятельности должен быть (20% до 80%) Qmax.

Стандартный выход сигнала: провод выхода 3 сигнала ИМПа ульс (ws), стандартный выход сигнала подачи (карты IC) или RS485

выход связи; пожалуйста определите приказывая.



Модель Примечания
KTFG









Тип

N           Тип датчика: +12V или 24V, сигнал ИМПа ульс провода выхода 3
          Тип передатчика: +24V, выход 2 мамы провода 4-20
B           Умный тип: клетка лития, местная индикация без выхода
C           Умный тип: +24V, местная индикация, выход двухпроводное 4-20mA



S

          Умный тип: Интегрированная компенсация, местная индикация t & p с удаленным сигналом

















DN

25         DN 25 mm
40         DN 40 mm
50         DN 50 mm
65         DN 65 mm
80         DN 80 mm
100         DN 100 mm
125         DN 125 mm
150         DN 150 mm
200         DN 200 mm
250         DN 250 mm
300         DN 300 mm



Ряд

W (x)       Ряд расширения, видит таблицу 2
S (x)       Стандартный ряд, видит таблицу 2





Материал тела

S     Нержавеющая сталь
L     Алюминиевый сплав
T     Подгонянный





Материал турбинки

S   Противокоррозионный ABS
L   Алюминиевый сплав
T   Подгонянный





Средство

N Отсутствие особенной структуры
Предназначенный для кислорода
B Предназначенный для обжатого воздуха



Применение

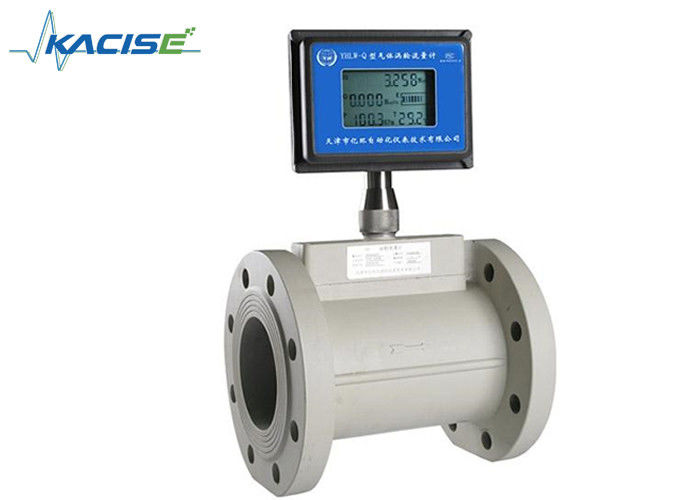

Тип компактная текстура измерителя прокачки LPG высокой точности/турбины измерителя прокачки поддерживает выход 4-20mA 0
