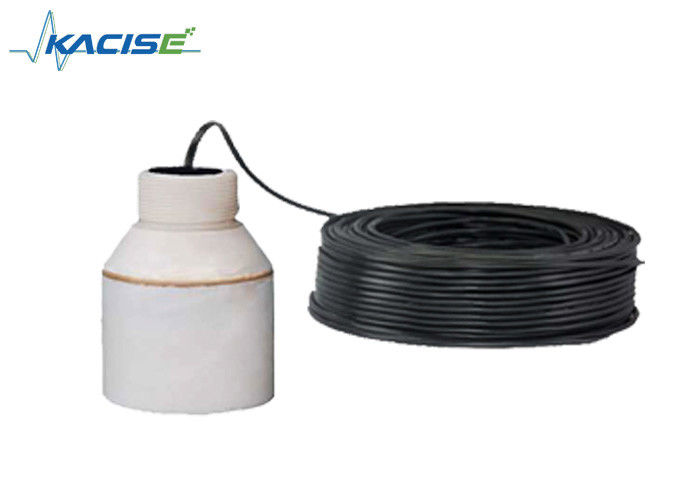

RS485 Ультразвуковой счетчик уровня жидкости высокой точности для очистки воды
Описание продукта
Ультразвуковой уровниметр с разделенным типом является недорогим оборудованием для измерения уровня жидкости, навоза и твердого вещества в промышленности. Основной блок устанавливается отдельно с датчиком,Он больше подходит для резервуара., установка контейнера для хранения и брекетов.
Он широко используется в муниципальных проектах, очистке воды, химической, металлургической и обрабатывающей промышленности.
Параметры
| Функция |
Тип разделения |
| Диапазон |
5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м |
| Точность |
00,5%-1% |
| Резолюция |
3 мм или 0,1% (что больше) |
| Дисплей |
Английский светодиодный дисплей |
| Аналоговый выход |
Четыре провода 4~20mA/510Ω нагрузки |
| Цифровой выход |
RS485, RS232 (необязательно) |
| Выход реле |
4 направления AC 250V/ 5A или DC 30V/ 5A (необязательно) |
| Силовое питание |
По умолчанию: 24VDC, необязательно: 220V AC+15% 50Hz |
| Температура среды |
Светодиод: -20°+60°C, зонд: -20°+80°C |
| Степень защиты |
Светодиод: IP65, Зонд: IP68 |
| Пробный кабель |
10 метров |
| Установка |
Нить или фланц |
Измерение твердости
Установка фланца
Метод установки такой же, как и при измерении жидкости, он может быть установлен на фланце, соединяющей соединенную трубку контейнера.Ось должна быть нацелена на выход контейнера или перпендикулярно поверхности носителя, зонд должен быть в состоянии выйти из подключенной трубки.
Инструкции по эксплуатации меню ультразвукового измерения разности уровня
Ультразвуковой уровень разница измеритель, который имеет китайский и английский меню и простой
Обычно, после выполнения инструкции по установке, затем установки нескольких параметров, он начнет работать.
Простая операция:
1. Ключ: наши продукты могут быть отлажены через три клавиши на панели. Затем измеренное значение отображается светодиодом.
2После включения нашего продукта, нажмите клавишу SET на две секунды и войдите в меню первого уровня.
3Значение высоты зонды (No.1) вводит в положение "ссылка нуль 1", "ссылка нуль 1" можно найти в таблице структур в меню.(высота зонда - это расстояние от поверхности запуска зонда до дна).
4Значение высоты зонды No 2 вводит в положение ≈ 0 ≈ 0 ≈ 2 ≈ 0 ≈ 0 ≈ 2 ≈ 0 ≈ 0 ≈ 0 ≈ 2 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0 ≈ 0
5.Установка ¥4mA ¥соответствует значению разницы и ¥20mA соответствует значению разницы.
4mA соответствует значению разницы: выход 4mA, когда значение разницы равно
Установка значения.
20mA соответствует значению разницы: выход 20mA, когда значение разницы равно
Установка значения.
Поскольку соответствующее значение разницы и "20mA соответствующее значение разницы, пожалуйста,
Проверьте структуру меню.
Оne. А.ppЛиcа)ТИon
Ультразвуковой уровень разница измеритель (материал, жидкость), используется для измерения высоты различий уровня или уровня материала в двух различных контейнеров.
ТрЕе. WиЯn
Электрическая проводка ультразвукового измеряющего разницу уровня
Терминал ультразвукового измерения разницы уровня
Инструкция по проводке
Заземление: Первый наземный терминал прибора должен быть фактически заземлен.
Наземный терминал с другими устройствами.
Синий: Temp n + температурный датчик +
Черный: GND земляная проволока
Одноразовые зонды: n=1, двойные зонды, n=1,2 Ток: ∆ток+ ∆подключение mA n+;
∆поток- ∆соединение mA n-/GND
Одноразовые зонды: n=1, двойные зонды, n=1,2 Relay:RLlnA и RLnB показаны открытыми;
RLnA и RLnC шоу закрыто.2,3,4
Мощность: мощность переменного тока подключить L, N мощность DC: 24V + подключить 24VDC +,
GND подключается 24VDC-
Примечание:
1 Задержка 1 используется для сигнализации зонда 1, задержка 2 используется для сигнализации зонда 2.
Задержка 3 и задержка 4 используются для различной сигнализации.
2 ★ Выход mA1+ и mA- - это разница тока.
Выход mA2+ и mA- по умолчанию - это ток зонда 2 или выберите ток зонда 1.( выберите из режима работы 9 выход mA 2)
★ В качестве режима работы двойного уровня материала выход mA 1+ и mA- является током зонда 1. Выход mA2+ и mA- является током зонда 2.
Гарантийный квитанционный лист ультразвукового уровня измерения и ультразвукового разница уровня измерения
| Имя |
|
| Адрес |
|
| контактное лицо |
|
Телефон |
|
| Модель продукта |
|
No продукта. |
|
| Дата принятия |
|
Плата за установку |
|
Инструкции по гарантийной карточке ультразвукового уровня
| Модель продукта |
|
No продукта. |
|
| Дата принятия |
|
Плата за установку |
|
1Гарантия:
1. Пожалуйста, покажите гарантийную карту, когда пользователю нужно обслуживание. В течение гарантийного периода, неисправность, вызванная нормальным использованием, может пользоваться бесплатным обслуживанием в соответствии с гарантийной картой.
2Гарантийный период: Гарантийный период продукта начинается с даты принятия в течение 12 месяцев.
Следующая ситуация без бесплатной гарантии:
1Продукт или другие компоненты после истечения гарантийного срока.
2Из-за использования среды не может отвечать требованиям продукта, в результате аппаратное обеспечение не работает.
3. Из-за плохой энергетической среды или посторонних объектов в устройства, в результате, привести к отказу или повреждению.
4. Из-за несоблюдения их в соответствии с руководством по эксплуатации и соображения, в результате, привести к отказу.
5. Из-за форс-мажорных факторов, таких как молнии, воды, пожара и других природных факторов, в результате, привести к отказу.
6Из-за несанкционированного ремонта, несанкционированных модификаций, злоупотреблений, в результате, приводит к отказу.
Примечания к ограничениям:
1Пожалуйста, храните эти инструкции, гарантийную карту, если потеряете без оплаты.
Право на толкование данной гарантийной карты принадлежит нашей компании, мы имеем право изменять содержание этой карты без предварительного уведомления.
Установка
Структура продукта
