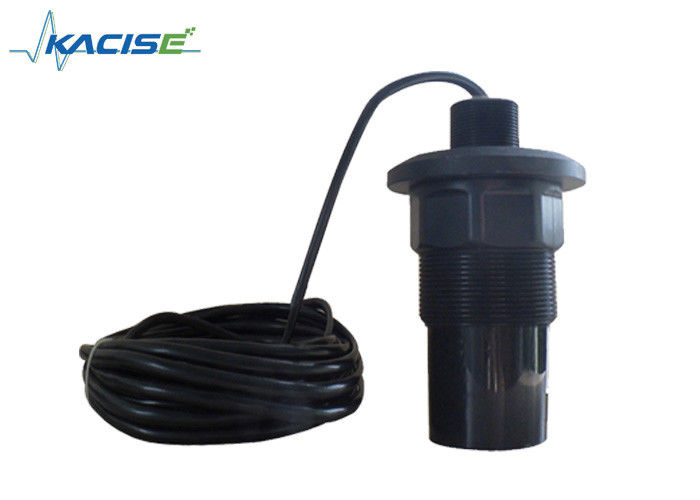

Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта

Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта

Ультразвуковой ровный передатчик

ультразвуковой жидкостный ровный датчик

Место происхождения:

Китай (материк)

Фирменное наименование:

KACISE

Сертификация:

CE

Номер модели:

КУМ

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Точность:
0.5%-1%
Диапазон:
5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м
Аналоговый выход:
Четыре провода 4~20mA/510Ω нагрузки
Цифровой данное:
RS485, RS232 (необязательно)
Выход реле:
4 направления AC 250V/ 5A или DC 30V/ 5A (необязательно)
Силовое питание:
По умолчанию: 24VDC, необязательно: 220V AC+15% 50Hz
Выделить:

Ультразвуковой ровный передатчик

,

ультразвуковой жидкостный ровный датчик

Условия оплаты и доставки
Количество мин заказа
0-100
Цена
обсуждаемый
Упаковывая детали
запросы коробки или клиентов доступные
Время доставки
5 рабочих дней
Условия оплаты
Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности
10000 часть/частей в датчик недели ультразвуковой дистанцируют 10 метров
Описание продукта

4~20мА удаленный тип ультразвуковой ровный датчик уровня метра 5-60М ультразвуковой



Характер продукции

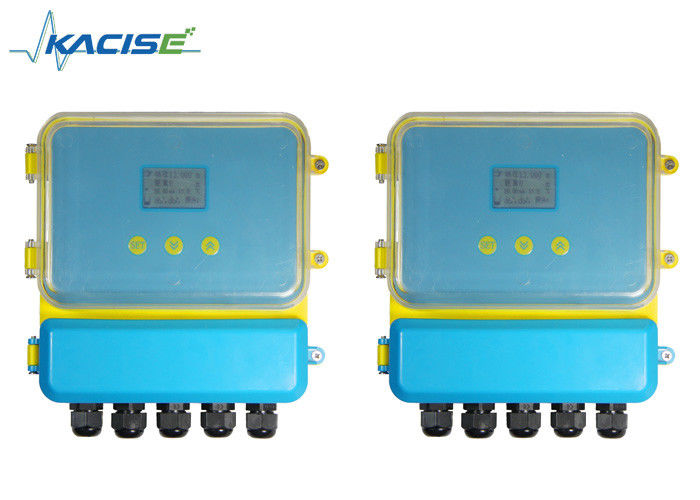

Разделенный тип ультразвуковой ровный метр оборудование низкой цены для жидкости поля индустрии, слурры и твердого ровного измерения. Главный блок установлен отдельно с датчиком, им более соответствующий для установки танка, бункера и кронштейна.

Он широко использован в водоочистке, муниципальной обрабатывающей промышленности проекта, химиката, металлургических и машинного оборудования.



Параметры



Функция Разделенный тип
Ряд 5м, 10м, 15м, 20м, 30м, 40м, 50м, 60м
Точность 0.5%-1%
Разрешение 3мм или 0,1% (которое больше)
Дисплей Английский дисплей СИД
Аналогового выхода Четырехпроводное 4~20мА/510Ωлоад
Цифровой данное РС485, РС232 (опционные)
Выход реле АК 250В/5А 4 путей или ДК 30В/5А (опционный)
Электропитание Дефолт: 24ВДК, опционное: 220В АК+15% 50Хз
Температура окружающей среды СИД: -20~+60℃, зонд: -20~+80℃
Ранг защиты СИД: ИП65, зонд: ИП68
Зонд кабеля 10м
Установка Поток или фланец



Установка



Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 0



     Структура продукта



Твердое измерение



Фланец установки



Метод установки это же как жидкостное измерение. Он может установить на фланец которые соединяют соединенную трубку контейнера. Ось должна направить к выходу контейнера или перпендикуляр к средствам массовой информации отделывает поверхность, зонд должен мочь прийти из соединять-трубки.



Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 1





Инструкции по эксплуатации ультразвукового ровного меню метра разницы



Ультразвуковой ровный метр разницы который имеет китайское и английское меню и простой

настройте, смогите соотвествовать различные от клиента. Нормально, после следовать инструкции установки, после этого установите несколько параметров, его начнет работать.

Простая деятельность:

1. Ключ: Наши продукты можно отлаживать через 3 ключа на панели. После этого, измеренное значение показано СИД.Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 2

2.Афтер переключенные дальше нашего продукта, отжимают УСТАНОВЛЕННЫЙ ключ для 2 второго и вписывают первое меню уровня.

значение высоты 3.Тхэ входных сигналов зонда (Но.1) к «ссылке нул 1", «ссылка нул 1" положение может быть найденной таблицей структуры в меню. (высота зонда расстояние от поверхности старта зонда к дну).

значение высоты 4.Тхэ входных сигналов зонда (Но.2) к «ссылке нул 2". «ссылка нул 2" положение может быть найденным фото структуры меню.

5.Сет «4мА» соответствует значение разницы и «20мА соответствует значение разницы.

4мА соответствует значение разницы: выход 4мА, когда значение разницы равное к

значение установки.

20мА соответствует значение разницы: выход 20мА, когда значение разницы равное к

значение установки.

«По мере того как соответствует значение разницы и «20мА соответствует значение разницы, пожалуйста

проверите фото структуры меню.



Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 3



Одно. Применение

Ультразвуковой ровный метр разницы (материал, жидкость), использован для того чтобы измерить разницы в высоты ровного или материального уровня в 2 различном контейнеров.

3. Связывать проволокой



Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 4

Электрическая проводка ультразвукового ровного метра разницы



Удаленный тип ультразвуковой ряд 5М до 60М метра жидкого уровня для муниципального проекта 5Терминал ультразвукового ровного метра разницы



Инструкция проводки



Зазмеление: Первый заземлительный зажим аппаратуры необходимо заземлить фактически. Не делите

заземлительный зажим с другими приборами. Скомплектуйте вверх 4-ый терминал. Датчик: Красный цвет: Датчик н Транс_н

Синь: Темп н + датчик температуры +

Чернота: Провод земли ГНД

определите зонд: н=1, зонды двойника, течение н=1,2: «куррент+» соединяют мам н+;

«течение» соединяет мам н-/ГНД

определите зонд: н=1, зонды двойника, реле н=1,2: Шоу РЛльнА и РЛнБ открытое;

Закрытое шоу РЛнА и РЛнК. Определите зонд: зонды двойника н=1,2, н=1,2,3,4

Сила: АК силы подключает л, ДК силы н: 24В+ соединяют 24ВДК+,

ГНД соединяет 24ВДК-

Примечание:

Задержка 1 ① использована для пробе1 сигнала тревоги, задержка 2 использована для сигнала тревоги пробе2.

Задержка 3 и задержка 4 использованы для сигнала тревоги разницы.

★ ② выход мА1+ и мам течение разницы.

Выход по умолчанию мА2+ и мам зонд 2 настоящий или выбирает течение зонда 1. (выберите от «режима 9 работ»-------«2 выход мам 2")

★ как идущий режим двойного материального уровня, выход мам 1+ и мама-был течение зонда 1. Выход мА2+ и мам течение зонда 2.

Карта получения гарантии ультразвукового ровного метра и ультразвукового ровного метра разницы



Имя
Адрес
агента   телефон
Модель продукта   Продукт нет.
Дата принятия   Обязанность установки



Инструкции карты гарантии ультразвукового ровного метра



Модель продукта   Продукт нет.
Дата принятия   Обязанность установки



1, политика гарантии:

1. Пожалуйста покажите карту гарантии, когда обслуживание потребности пользователя. В пределах период гарантии, отказ причиненный нормальной пользой может насладиться свободным обслуживанием согласно карте гарантии.

2. Период гарантии: период гарантии продукта начат от даты принятия не позднее 12 месяца.

Следующая ситуация без свободной гарантии:

1. Продукт или другие компоненты за периодом гарантии.

2. Должный к окружающей среде пользы не смогите соотвествовать продукта, в результате, оборудование не работает.

3. Должный к плохой окружающей среде силы или чужим объектам в приборы, в результате, приведите отказ или повредите.

4. Должный к отказу следовать ими согласно руководству деятельности и рассмотрением, в результате, водит отказ.

5. Должный к факторам силы маджеуре как молния, вода, огонь и другие естественные факторы, в результате, приведите отказ.

6. Должный к несанкционированному ремонту, несанкционированным изменениям, злоупотреблению, в результате, приведите отказ.



Примечания ограничения:

1. Пожалуйста держите сейф карты гарантии этих инструкций, потерянный без оплаты.



Власть для толкования этой карты гарантии принадлежит нашей компании, мы будет вправе дорабатывает содержание этой карты без предварительного уведомления.
