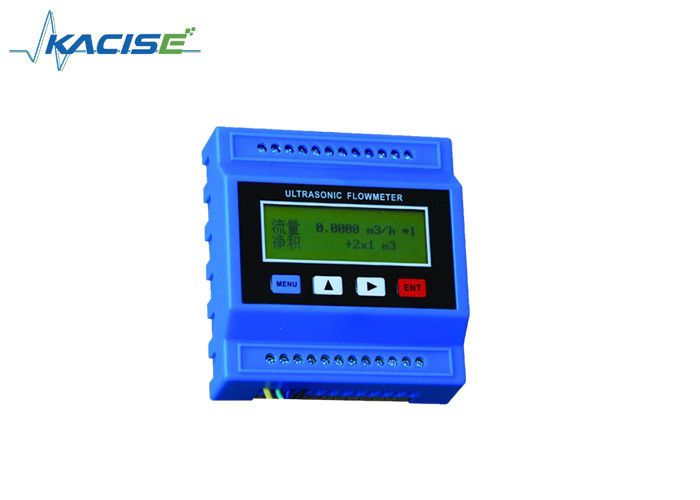

Малый онлайн Ультразвуковой потокомер RTU Высокая точность для измерения жидкости
Введение
Ультразвуковой модуль потока / RTU широко используется для различных видов измерения жидкости.
По мере установки рельсов, датчики устанавливаются на трубе. Они соединяются специальным кабелем. Он может измерять поток, также может измерять тепло, если контактный датчик температуры.
Он может использоваться в системной интеграции, водоснабжении, энергосбережении и т.д.
Особенности
1%
- Широкий диапазон измерений
Некоторые типы преобразователей для выбора, размер трубы от DN15mm до DN6000mm
Использовать низковольтную, многоимпульсную технологию для повышения точности, продолжительности эксплуатации и надежности.
- Сильное противовмешательство
Дифференциальный приемник сигналов с двойным балансом и схема драйверов для предотвращения помех преобразователя, телевизионной башни, линии высокого напряжения и т.д.
1 направление 4-20mA, как датчик потока или датчик количества тепла; 2 направления выхода OCT, как переключатель для потока/количества тепла; 3 направления выхода 4-20mA, как с коллектором данных;2 пути 3 провода PT100 сигнал выхода резисторов, как часы для количества тепла.
- Передача далеко, и она связывается с сетью быстро
Поддержка RS485 подключается к беспроводной сети, подключение к GPRS485 может реализовать беспроводную передачу.
Подключите преобразователь температуры, можно закончить измерение тепла/энергии
Спецификации
| Части |
Детальные параметры |
|
Часть хоста
|
Теория |
Ультразвуковое временное разрыв |
| |
Точность |
± 1% |
| |
Метод опциона |
Работа с магнитным стержнем на 4-х клавиатурах |
| |
Выходный сигнал
|
1 канал 4 ~ 20mA @ 0,1% ток петли назад, максимальное нагрузки сопротивление до 1000 Ом |
| |
|
Выходный пульс OCT 1 канала (ширина импульса по умолчанию составляет 200 мс и может быть изменена от 6 до 1000 мс) |
| |
|
Выход реле 1 канала (3A@220V) |
| |
Ввод сигнала
|
3 канала 4-20mA токовой петли обратно @ 0,1% схема используется для сбора температуры, давления и уровня жидкости и т.д. |
| |
|
Использование ввода 1 канала mV до pt100 для калориметра |
| |
Цифровой порт |
Поддержка RS485 протокола Mod-bus и поддержка обновления прошивки |
| Кабель |
Специальный кабель для RS485, дальность до 1000 м |
|
Труба для костюмов
|
Материал труб |
Сталь, чугунный цемент, медь, ПВХ, алюминий, стекло и т.д. |
| |
Внутренняя DN |
15 ~ 6000 мм |
| |
Положение датчика |
Лучше фиксировать датчик в положении, по крайней мере, 10D далеко от поток, или 5D далеко от поток, по крайней мере 20D далеко от выхода насоса ((D - внутренний диаметр трубы) |
|
Поток костюмов
|
СМИ |
Вода, морская вода, сточные воды, жидкий алкоголь, пиво, газ, нефть и т.д. |
| |
Температура |
-30~160°C |
| |
Смутность |
10 часов вечера не так уж и много банок. |
| |
Скорость потока |
0~±10 м/с |
| Экология |
температура |
Хост: -20~60°C; датчик: -30~160°C |
| |
Влажность |
Хост: 85% RH; датчик потока: IP68, менее 2 м под водой |
| Электрическое питание |
DC8~36V или AC85~265V ((необязательно) |
| потребление |
1.5W |
Описание деталей
Выбор датчика
Необязательно.датчик
График измерения
1.Сцепление на тип
Легко установить без прерывания жидкости, без повреждения давления
Установка и обслуживание сенсора зажима удобно
Он может измерить температуру из трубы, вычислить количество тепла
2.Тип подключения
Легко установить без прерывания жидкости, без повреждения давления
Стабильная работа, свяжитесь с температурным датчиком, который вставлен, вычислить количество тепла надатчик температуры.
3.Тип трубы
Установка с прерыванием потока
Высокая точность, стабильная работа, свяжитесь с датчиком температуры, который вставлен, вычислить количество тепла датчиком температуры
