Введение
Из-за уникальной географической среды прибрежного аквакультурного хозяйства традиционные методы мониторинга недостаточны. Для решения этой проблемы компания Granfoo Industrial Co., Ltd. разработала интеллектуальную систему мониторинга IoT на основе технологии беспроводной локальной сети (WLAN), направленную на обеспечение мониторинга в реальном времени, сбора данных и удаленного управления.
Архитектура системы
- Система сбора данных на стороне клиента: Включает датчики качества воды, подводные камеры и другие устройства, ответственные за сбор данных о качестве воды и видеоизображений из клеток.
- Система беспроводной передачи: Использует технологию беспроводного моста для передачи данных с клиентской стороны в центр мониторинга.
- Центр мониторинга: Состоит из серверов данных, устройств хранения, рабочих станций и систем отображения, ответственных за обработку, хранение и визуализацию данных.
Особенности системы
- Мониторинг в реальном времени: Круглосуточный непрерывный сбор и запись таких параметров, как растворенный кислород, скорость потока и температура.
- Функция сигнализации: Автоматически запускает сигналы тревоги при обнаружении аномальных данных, поддерживая несколько методов сигнализации.
- Удаленное управление: Позволяет удаленно управлять устройствами через мобильные телефоны или компьютеры, обеспечивая удаленное переключение и настройку таймеров.
- Статистика данных: Предоставляет функции статистики и экспорта данных для анализа пользователем.
Список оборудования
| № | Наименование (Наименование оборудования) | Количество | Примечания |
|---|---|---|---|
| 1 | Система сбора шести параметров | 1 комплект | Для измерения шести параметров |
| Датчик проводимости | 1 | Изготовлено на заказ Hengxin | |
| Датчик хлорофилла | 1 | Kemis | |
| Датчик солености | 1 | Изготовлено на заказ Hengxin | |
| Датчик pH | 1 | Импортный антикоррозийный и водонепроницаемый датчик из Германии | |
| Датчик расхода | 1 | Изготовлено на заказ | |
| Датчик растворенного кислорода | 1 | Датчик растворенного кислорода PH/ОВП | |
| 2 | Система подводной камеры | 4 | Камера с ультранизкой освещенностью и подсветкой высокой яркости |
| Подводная камера | 4 | Сетевая HD-камера | |
| Подводная подсветка | 4 | Светодиод US COB, низкое энергопотребление, 100 Вт, высокое сопротивление давлению | |
| 3 | Система электропитания | 1 | Основная + ответвленная цепь |
| Солнечная панель | 2 комплекта | Интегрированная система инверторного управления мощностью 800 Вт | |
| Литиевая батарея | 2 комплекта | 12 В 120 Ач | |
| 4 | Терминал управления | 1 | Основная цепь с промышленным компьютером и дисплеем |
| Промышленный компьютер | 1 | Импортный промышленный компьютер | |
| Промышленный дисплей | 1 | 30-дюймовый ЖК-дисплей | |
| 5 | Система беспроводной передачи | 1 комплект | Полная система беспроводной передачи и аксессуары |
| 6 | Система программного обеспечения для аквакультуры | 1 комплект | Специализированное для аквакультуры |
| 7 | Кабели и аксессуары | 1 комплект | Компоненты для установки системы |
| 8 | Вспомогательные материалы и солнечные сигнальные огни | По мере необходимости |
Функции измерения и управления на месте

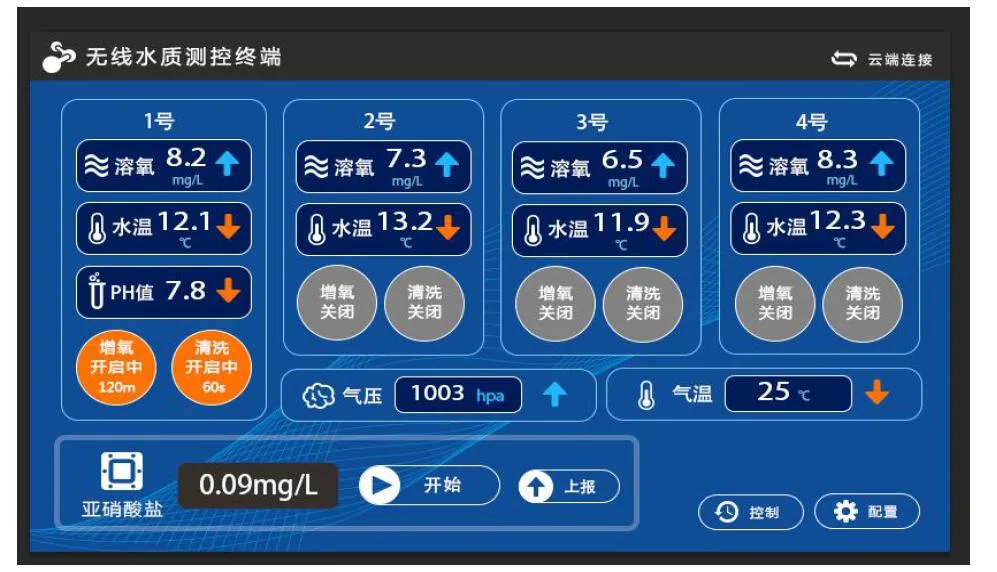

Терминал измерения и управления имеет функцию измерения и управления на месте. Через сенсорную панель, настроенную на оборудовании на месте, он может удобно осуществлять измерение и управление оборудованием на месте. На рисунке ниже показан сенсорный экран измерения и управления на месте.
