Мониторинг уровня хранения летучих пепла в тепловой энергии

—Практика точного измерения с помощью высокочастотного радарного уровнемера KLD806 в силосе для золы высотой 12 м

I. Предыстория проекта

На угольной электростанции мощностью 300 МВт в Фошане, Гуандун, используется силос для золы высотой 12 метров и диаметром 8 метров для хранения пылевидного угля (размер частиц: 1–150 μм, насыпная плотность: 0,6–0,9 т/м³). Изначально установленный емкостной уровнемер столкнулся с критическими проблемами:

1. Низкая точность: Прилипание пыли вызывало дрейф диэлектрической проницаемости, что приводило к погрешности измерения ±8%.
2. Высокие затраты на обслуживание: Ежемесячная очистка электродов требовала 4 часов на сеанс.
3. Помехи сигнала: Устройства пневматической аэрации вызывали ложные срабатывания (в среднем 3 в день).

II. Решение: Технические преимущества радарного уровнемера KLD806

1. Высокочастотная узконаправленная конструкция:
   • 80 ГГц миллиметровые волны с углом луча 3°, идеально подходят для компактных силосов высотой 12 метров.
   • Настраиваемый диапазон: 0,3–15 м, слепая зона: 0,3 м, полное покрытие.
2. Защита от помех:
   • Алгоритм динамического подавления шумов (DNIR 3.0) отфильтровывает ложные эхосигналы от аэрационного потока.
   • Корпус из нержавеющей стали 316L со степенью защиты IP68 выдерживает удар воздушного потока (скорость 20 м/с).
3. Интеллектуальная диагностика:
   • Протокол HART выводит кривые эхосигналов (локальная/удаленная диагностика).
   • Автоматическая компенсация диэлектрической проницаемости (влияние прилипания пыли <0,1%).

III. Процесс внедрения

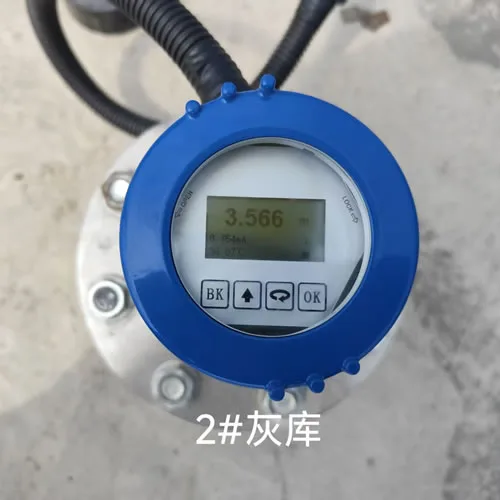

1. Установка и ввод в эксплуатацию:
   • Место установки: 0,8 м ниже верха силоса
   • Конфигурация параметров :
     • Диапазон=0,3-12 м
     • Подавление ложных эхосигналов=Включено (блокирует помехи от аэрационной трубы)
     • Демпфирование выходного сигнала=0,2 с (соответствует циклу пневматической аэрации)
   • Проверка точности: погрешность ±5 мм по сравнению с лазерным дальномером.

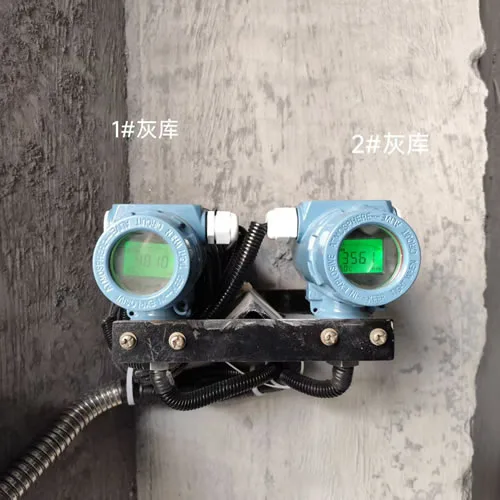

2. Интеграция системы:
   • Интегрировано в АСУ ТП предприятия через 4-20 мА + HART (совместимо с существующими модулями ввода-вывода).
   • Новые функциональные возможности:
     • Блокировка высокого/низкого уровня (автоматическая остановка при уровне >90%).
     • Оповещения об изменении уровня (>1 м/ч указывает на риск блокировки).

IV. Результаты эксплуатации

Отзыв клиента:

“Узкий луч KLD806 решил проблемы измерения в нашем компактном силосе. Точность до миллиметра на расстоянии 12 м и полное отсутствие помех от воздушного потока меняют правила игры.”

V. Ключевые выводы

1. Советы по компактной установке:
   • Использовать короткую рупорную антенну
   • Верхний эксцентричный монтаж
2. Оптимизация параметров:
   • Включить “Режим пыли”
   • Установить интервал отслеживания диэлектрической проницаемости=30 мин (адаптируется к изменениям влажности).
3. Протокол обслуживания:
   • Дважды в год очищать линзу с помощью набора KC Sensor.
   • Ежемесячно загружать отчеты о состоянии через KC Sensor Cloud.

VI. Более широкие области применения

Проверено для малых/средних силосов (8–15 м), идеально подходит для:

• Биоэнергетические установки: силосы для золы высотой 10–15 м.
• Промышленные паровые узлы: Точное измерение в небольших силосах.
• Калибровочные силосы цементных заводов: Высокоточное дозирование.

Расширение технологий:
Новая система “Координация нескольких силосов” от KC Sensor(поддерживает 16 устройств KLD806) обеспечивает региональное интеллектуальное управление золой, снижая транспортные расходы на 15–20%.Ресурсы
