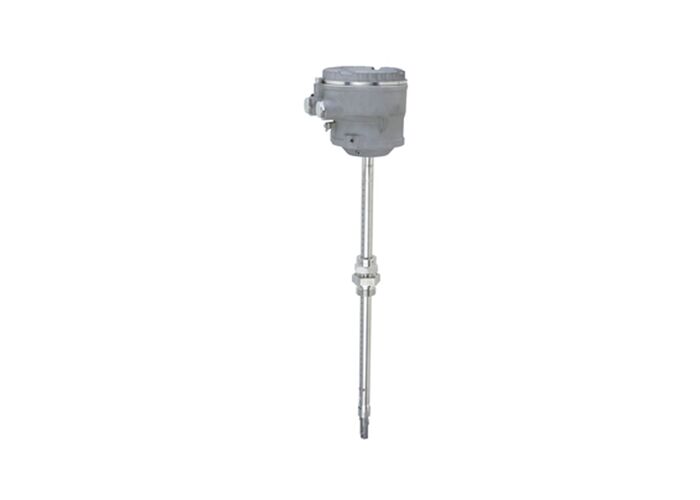

Пролиновая т-масса I 500 Тепловая масса потокомер
Развитый вставный потокомер с исключительной долгосрочной стабильностью, с дистанционной конфигурацией передатчика с возможностью до 4 вводов/выводов.Проектированные для точного измерения полезных и процессуальных газов в круговых трубопроводах или прямоугольных каналах.
Основные характеристики
| Ошибка измерения |
Газ: 1,0% р.р. (10-100% р.р.), 0,1% р.р. (1-10% р.р.) |
| Диапазон измерений |
от 20 до 733,501 кг/ч (44 до 1,669,340 фунтов/ч) |
| Температурный диапазон |
-40 °C до +180 °C (-40 °F до +356 °F) |
| Давление процесса |
-0,5 до 20 бар_г (-7,25 до 290 пс_г) |
| Номинальный диаметр |
DN 80 до 1500 (3" до 60") |
Область применения
Патентованный дизайн датчика обеспечивает беспрецедентную стабильность измерений при измерении массового потока теплового ввода, компенсируя в режиме реального времени изменения в условиях процесса, включая температуру,давление, направление потока и тип газа.
Принцип измерения
Измерение теплового массового потока, характеризующееся высоким диапазоном работоспособного потока и прямым измерением массового потока без дополнительной компенсации давления и температуры.
Основные преимущества
- Гибкое программирование на основе 21 стандартного газа или специальной газовой смеси
- Премиальная точность измерений и повторяемость для превосходного управления процессом
- Надежный мониторинг с обнаружением нарушений процесса и обратного потока
- Гибкая установка для большого диапазона размеров в круговых трубах или прямоугольных трубах
- Всеобъемлющий доступ к процессу и диагностической информации
- Интегрированная проверка с помощью технологии сердцебиения
Увлажненные материалы
Вставная трубка:Нержавеющая сталь, 1.4404 (316/316L)
Соединения процессов:Нержавеющая сталь, 1.4404 (316/316L)
Элемент обнаружения (однонаправленный):Нержавеющая сталь, 1.4404 (316/316L), сплав C22, 2.4602 (UNS N06022)
Элемент обнаружения (двухнаправленный):Нержавеющая сталь, 1.4404 (316/316L)
Зажимательные кольца:ПЭК, ПВДФ, 1.4404 (316/316L)
Плоская кольцевая печать:EPDM, FKM
Технические характеристики
Характеристики датчика
- Двусторонние измерения с высокой производительностью
- Патентный дизайн датчика без дрейфа с сертификацией SIL 2
- Возможность обнаружения обратного потока
Характеристики передатчика
- Удаленная версия с возможностью до 4 вводов/выводов
- Дисплей с обратным освещением с сенсорным управлением и доступом к WLAN
- Стандартный кабель между датчиком и передатчиком
- Свободно настраиваемая функциональность В/В
Измеренные переменные
Массовый поток, температура, стандартный объемный поток, объемный поток, подача свободного воздуха, скорость, тепловой поток, энергетический поток, плотность
Экологические спецификации
| Температура окружающей среды |
-40 до 60°C (-40 до 140°F)
Необязательно: передатчик: -50 до 60°C (-50 до 140°F), датчик: -60 до 60°C (-60 до 140°F) |
| Степень защиты |
IP66/67, корпус типа 4X
Датчик: IP68, тип 6P (необязательно) |
Электрические спецификации
| Выходы |
4-20 mA HART (активный/пассивный), 4-20 mA (активный/пассивный), Импульс/частота/выход переключателя (активный/пассивный), Выход реле |
| Вводные материалы |
Вход состояния, вход 4-20 мА |
| Цифровая коммуникация |
HART, Modbus RS485 |
| Силовое питание |
DC 24V, AC от 100 до 240V |
Сертификации и одобрения
| Опасная зона |
ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC |
| Безопасность продукции |
CE, C-тик |
| функциональная безопасность |
IEC 61508, применимый в применениях, имеющих отношение к безопасности, согласно IEC 61511 |
| Метрологические |
Калибровка по ISO/IEC 17025, технология сердечного ритма, соответствующая ISO 9001:2015 |
| Давление |
КРН |
| Материал |
3.1 материал, NACE MR0175/MR0103 |
