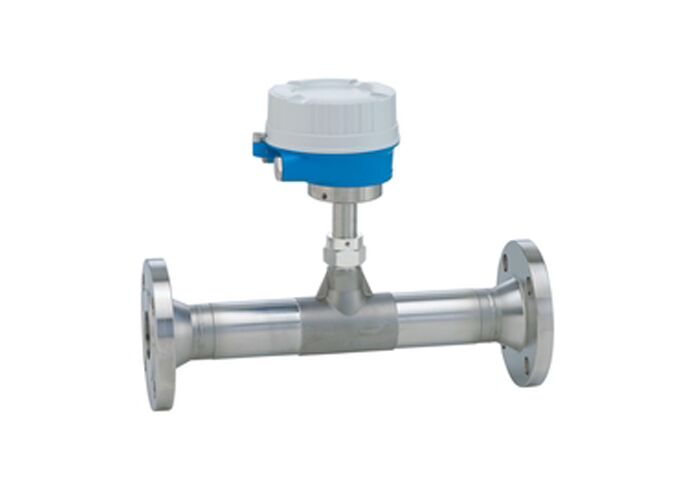

Пролиновая т-масса F 500 Тепловой массовый потокомер
Тепловой масс-текстомер Proline t-mass F 500 имеет запатентованный дизайн датчика, обеспечивающий беспрецедентную стабильность измерений при измерении теплового массового потока.Он компенсирует в реальном времени изменения в условиях процесса, включая температуру., давление, направление потока и тип газа.
Основные характеристики
Максимальная погрешность измерения:Газ: 1,0% р.р. (10-100% р.р.), 0,1% р.р. (1-10% р.р.)
Диапазон измерений:0.5 до 3750 кг/ч (1,1 до 8250 фунтов/ч)
Средний температурный диапазон:-40 °C до +180 °C (-40 °F до +356 °F)
Максимальное давление:PN40 / Cl. 300 / 20K
Область применения
Инновационный дистанционный передатчик обеспечивает максимальную гибкость установки и безопасность эксплуатации в сложных условиях.
Основные преимущества
- Гибкое программирование на основе 21 стандартного газа или свободно определяемой газовой смеси
- Премиальная точность измерений и повторяемость для высокого контроля процесса
- Надежный мониторинг с обнаружением нарушений процесса и обратного потока
- Легкое обслуживание с съемным датчиком
- Полный доступ к информации о процессах и диагностике с помощью многочисленных В/О и полевых шинок
- Сниженная сложность с свободно настраиваемой функциональностью В/В
- Интегрированная проверка с помощью технологии сердцебиения
Технические спецификации
Увлажненные материалы
| Компонент |
Спецификации материала |
| Измерительные трубки (DN 15-50) |
Нержавеющая литая сталь, CF3M/1.4408 |
| Измерительные трубки (DN 65-100) |
Нержавеющая сталь, 1.4404 (316/316L) |
| Процессовые соединения (фланц) |
Нержавеющая сталь, 1.4404 (F316/F316L) |
| Процессовые соединения (проводные) |
Нержавеющая сталь, 1.4404 (316/316L) |
| Элемент обнаружения (однонаправленный) |
Нержавеющая сталь, 1.4404 (316/316L) или сплав C22, 2.4602 (UNS N06022) |
| Элемент обнаружения (двухнаправленный) |
Нержавеющая сталь, 1.4404 (316/316L) |
| Обратное обнаружение потока |
Нержавеющая сталь, 1.4404 (316/316L) |
Измеренные переменные
Массовый поток, температура, стандартный объемный поток, объемный поток, подача свободного воздуха, скорость, тепловой поток, энергетический поток, плотность
Экологические спецификации
| Параметр |
Спецификация |
| Диапазон температуры окружающей среды |
-40 до 60°C (-40 до 140°F) |
| Факультативный диапазон температуры |
Передатчик: -50 до 60°C (-50 до 140°F), датчик: -60 до 60°C (-60 до 140°F) |
| Материал корпуса передатчика |
Алюминий, AlSi10Mg, покрытый или поликарбонатный |
| Степень защиты |
IP66/67, корпус типа 4X; датчик: IP68, тип 6P (необязательно) |
Электрические и коммуникационные
| Компонент |
Спецификация |
| Дисплей/операция |
4-линейный дисплей с подсветкой с сенсорным управлением, настройка с помощью локального дисплея и инструментов управления |
| Выходы |
4 выхода: 4-20 mA HART, 4-20 mA, Выход импульса/частоты/смены, Выход реле |
| Вводные материалы |
Вход состояния, вход 4-20 мА |
| Цифровая коммуникация |
HART, Modbus RS485 |
| Силовое питание |
DC 24V или AC 100-240V |
Сертификации и одобрения
Опасная зона:ATEX, cCSAus, IECEx, NEPSI, JPN, UK Ex, EAC, KC
Безопасность продукции:CE, C-тик
Функциональная безопасностьIEC 61508, применимый в применениях, имеющих отношение к безопасности, согласно IEC 61511
Одобрения на давление:PED, CRN
Материал Сертификаты:3.1 материал, NACE MR0175/MR0103
