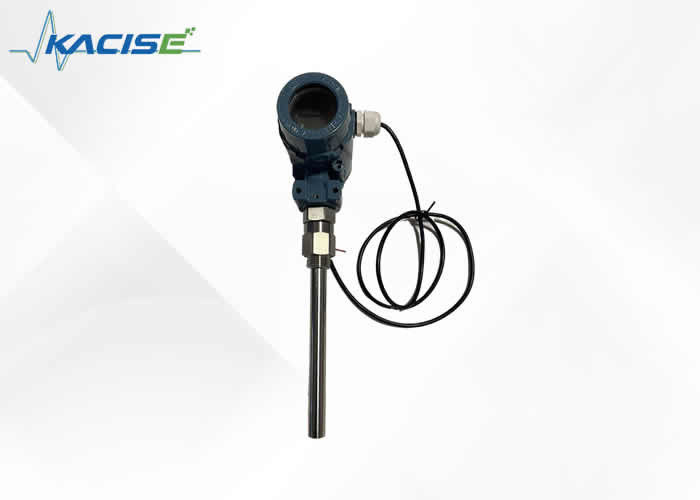

Коррозионностойкий емкостный датчик уровня с высокой точностью (0,1%) и широким диапазоном давления (-0,1МПа~32МПа) для контроля уровня жидкости

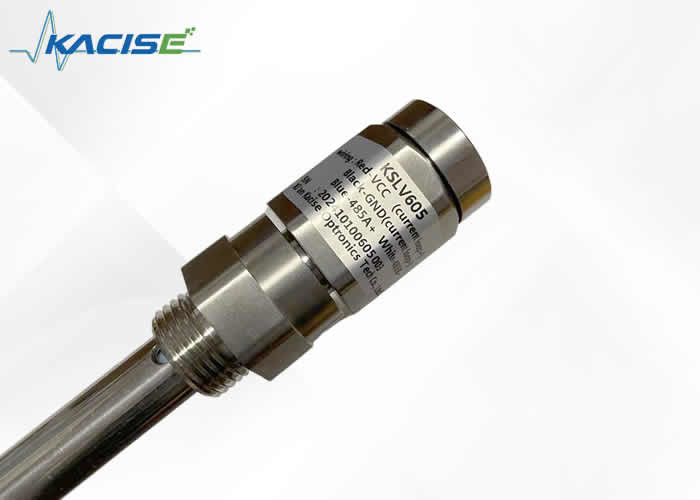

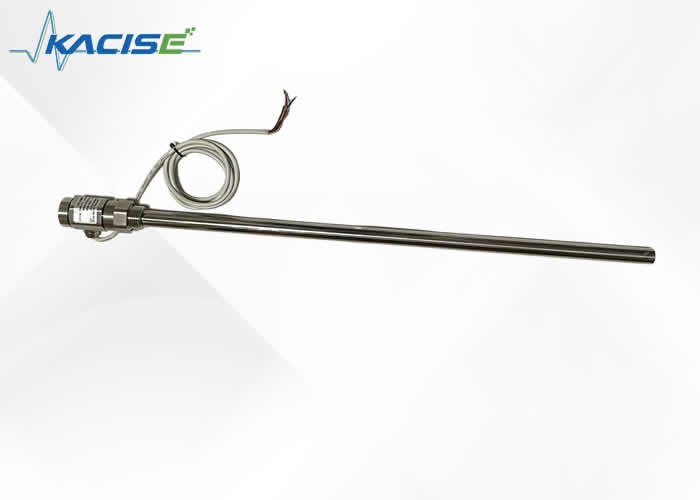

Противокоррозионный емкостной передатчик уровня с выходом NPN/PNP специально разработан для мониторинга уровня в лабораторных реакторах.Проектированы для устойчивости к коррозионным веществам, обычно встречающимся в таких средах, этот передатчик обеспечивает точные возможности обнаружения для точного измерения уровня жидкости.поддержание оптимальных условий реакции при одновременном повышении безопасности и эффективности эксперимента.

• Протокол Modbus для легкой интеграции системы
• Простая конструкция без подвижных или эластичных компонентов обеспечивает высокую надежность и минимальные требования к обслуживанию
• Многочисленные возможности выхода сигнала для гибкой конфигурации системы
• Подходит для измерения уровня высокотемпературных и высокодавленных емкостей
• Точность измерений не зависит от температуры, удельного веса жидкости, формы емкости или давления
• Идеально подходит для измерения сильных коррозионных жидкостей, включая кислоты и щелочи
• Всеобъемлющая защита от перенапряжения, перенапряжения и полярности питания
• Доступная возможность беспроводной дистанционной передачи
• Совместима с любым типом носителя

Капацитивные датчики уровня жидкости имеют различные структуры в зависимости от требований и параметров применения.устройство датчика и устройство передатчика.

А:Сенсорный зонд, который напрямую соединяется с контейнерным оборудованием или средством измерения

B & C:Фланцы соединения газовой и жидкой фаз для интерфейсов оборудования

Д:Измерительный цилиндр, образующий емкость с сенсорным электродом

Э:Дренажный фланц для периодического удаления накопившихся загрязнителей

Ф:Трансмитерный блок, преобразующий емкость в стандартный сигнал 4-20mA

Модель дисплея KSLV606 поддерживает два способа проводки: RS485-коммуникацию и аналоговый выход 4-20mA.

Изолированный выход 4-20mA

Неизолированный выход 4-20mA с двумя проводами

Общие конфигурации проводки передатчика:

a) Прямое подключение к цифровому дисплейному счетчику

b) Подключение к системе управления DCS с 24В питанием

(c) Подключение через защитный барьер с амперметром

Установка включает в себя соединение фланцев соединения газо-жидкой фазы на приборе измерения уровня с соответствующими фланцами оборудования с использованием уплотнений и болтов.Предварительно сконфигурированные соединительные фланцы исключают необходимость в реконструкции.

специально разработанные для применения при высоких температурах в системах котлов,Эта конфигурация имеет передатчик, расположенный ниже датчика со специализированными секциями рассеивания тепла и 90-градусной изогнутой рукой для защиты электроники от высоких температур.

Шаги калибровки:

1. Подготовить прозрачную водопроводную трубу с маркировкой шкалы, точный постоянный амперметр (3+ цифры), резиновые пробки и испытательную среду (вода приемлемая)
2. Подключите прозрачную трубу к порту жидкой фазы, блокируйте вывод дренажа, держите порт газовой фазы открытым и подключите амперметр в серии согласно схемам проводки
3. Добавьте среднюю до прозрачной трубки, позволяющей поток в уровень измерительного прибора
4. Измерять уровень жидкости в нескольких точках высоты (0%, 25%, 50%, 75%, 100%) и сравнивать показания ампермера с ожидаемыми выходами 4mA, 8mA, 12mA, 16mA, 20mA

• Диаметр постоянного тока показывает 0mA: проверка 24В питания, коротких замыканий передатчика или проблем качества передатчика.
• Диаметр постоянного тока показывает < 4 mA: проверка фактического положения уровня жидкости, проверка регулировки тока передатчика или оценка качества передатчика
• Ток превышает 25mA: расследование короткого замыкания цепи передатчика или чрезмерного регулирования тока

• DC амперметр показывает 20mA: Проверьте настройки регулировки тока, короткое замыкание передатчика или проверьте фактический уровень жидкости
• Дисплейный амперметр показывает < 20 мА: дисплейный амперметр может быть неисправным

• Нерегулярное отображение: проверьте фактические колебания уровня жидкости, плохой контакт линии или качество передатчика
• Нет изменений на дисплее: проверка функциональности передатчика, проверка на наличие заблокированных газо-жидких фазовых труб или проблем со связью датчик-передатчик
• Медленная реакция: очистить электроды датчика от примесей или проверить наличие частично заблокированных газофазных труб
• Неточные показания: регулировать диапазон или нулевые ручки в передатчике

• Перед использованием проверьте содержание сертификата продукта и руководства по эксплуатации
• Подтвердить совместимость интерфейса сайта с требованиями к подключению продукта во время установки
• Следуйте инструкциям по проводке точно, как указано
• Избегайте разборки, удара, падения или силового обращения с этим высокоточным прибором
• Выключить и прекратить работу при обнаружении аномалий во время использования
• Использовать оригинальную упаковку для транспортировки и хранения в прохладных, сухих, проветриваемых помещениях
• Защитить датчик от повреждений во время установки и эксплуатации
• Внедрение эффективных мер защиты от молнии на месте установки
• Обеспечить надлежащее заземление оболочки передатчика с сопротивлением < 4Ω
• Использовать барьеры безопасности или изоляторы с 485 системами связи
• Проверить сертификацию взрывостойкости защитного барьера и соблюдать требования к установке
• Обеспечить соответствие трансформаторов мощности требованиям GB3836.4-2010 для применения в зоне "0"
