Ультразвуковой доплеровский потокомер KDF1300

1.Введение

Ультразвуковой потокомер Допплера основан на эффекте Допплера. Зонд испускает луч ультразвуковых волн наклонно вверх. Ультразвуковые волны распространяются в жидкости.Жидкость может содержать примеси, такие как пузыри или частицы (можно считать, что примеси в жидкости имеют ту же скорость, что и поток воды)Когда ультразвуковые волны вступают в контакт с примесями в жидкости, отражаемые ультразвуковые волны производят смещение частоты Допплера Δf.Сдвиг частоты Допплера Δf пропорционален скорости потокаСкорость потока жидкости может быть измерена путем измерения смещения частоты Доплера Δf.

2.Технические спецификации

3Размеры

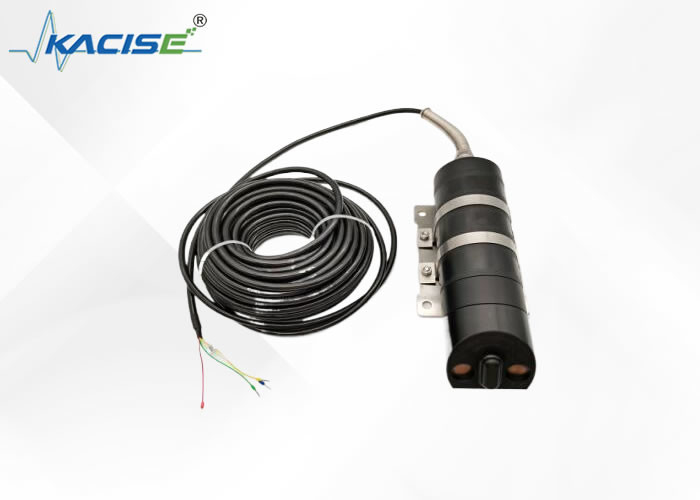

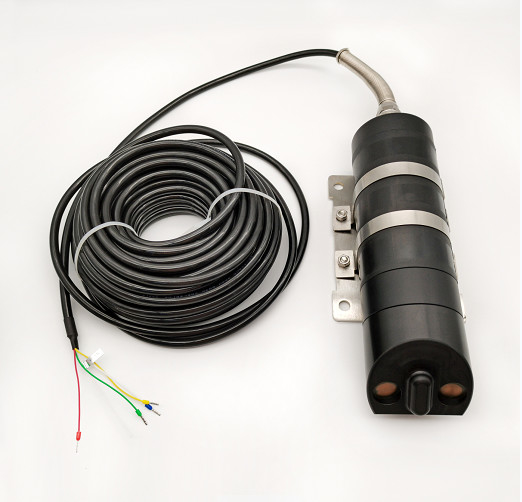

3.1 Изображение продукта

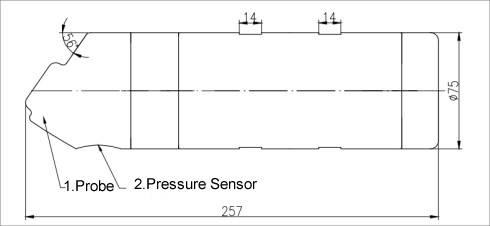

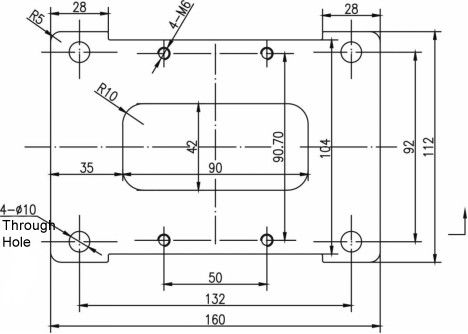

3.2 Размеры конструкции

4Применение

Ультразвуковой доплеровский потокомер - это устройство, используемое для измерения скорости потока воды в трубах, каналах или реках.

• Мониторинг последствий наводнений
• Измерение сброса сточных вод
• Мониторинг естественных рек
• Муниципальные системы водоснабжения и водоотведения
• Отслеживание потерь и проникновения воды
• Контроль процесса орошения
• Исследования устьев и приливов
• Рыболовство и сохранение вод
• Исследование береговой эрозии
• Мониторинг потока канализации
• Оценка дорожного дренажа
• Исследования потока каналов
• Наблюдение за процессами рек

5- Проводка.

Силовой провод:

Красный провод, подключенный к положительному полюсу источника питания (12V+ или 24V+);

Зеленый провод, подключенный к отрицательному полюсу источника питания (12V- или 24V-);

Сигнальная проволока:

белый провод, подключенный к RS485A (T/R+);

желтый провод, подключенный к RS485B (T/R-);

Прозрачный воздуховод:

※Необходимо хранить его без помех атмосферы и обращать внимание на защиту во время установки, особенно при прохождении через трубку для нанесения нитей, необходимо защитить ее лентой перед нанесением нитей, чтобы избежать проникновения воды.может вызвать ошибки глубины воды и другие явления.

Прозрачный воздухопровод не может быть сложен, а угол изгиба не может быть < 90° при нанесении нитей на трубку.
