Домой > продукты > Датчик детектора газа >

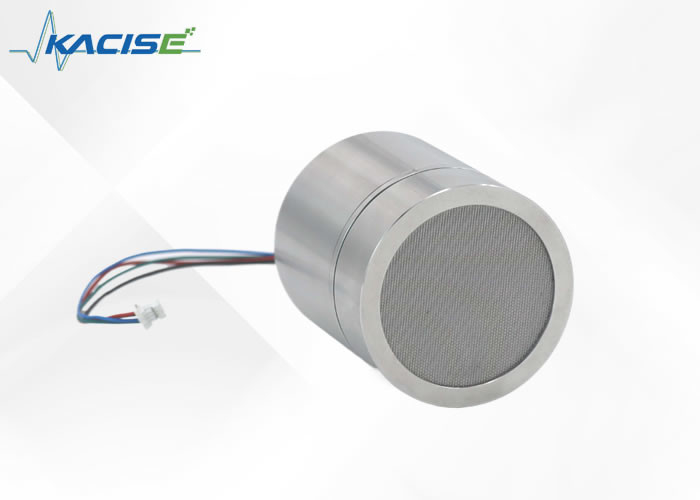

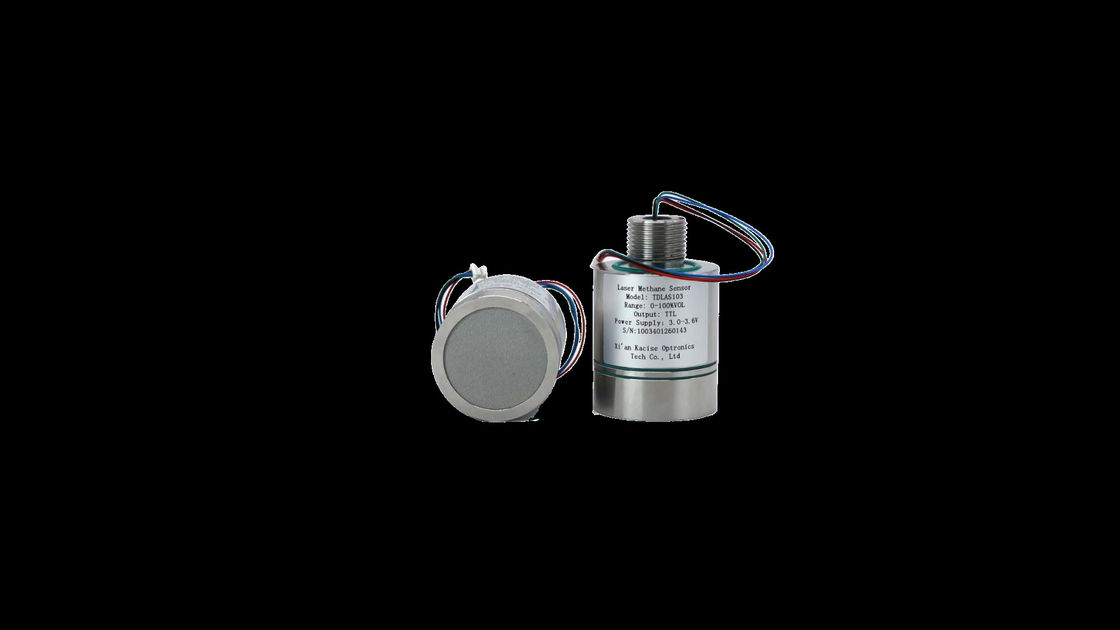

Компактный низкомощный детектор метанового газа с 0,2%-ным пределом обнаружения VOL Масса продукта 255 г

Компактный низкомощный детектор метанового газа с 0,2%-ным пределом обнаружения VOL Масса продукта 255 г

00

2% VOL детектор метанового газа

Компактный датчик обнаружения метанового газа

Place of Origin:

China (Mainland)

Фирменное наименование:

Kacise

Сертификация:

certificate of explosion-proof, CE

Model Number:

TDLAS103

Свяжитесь с нами
Запросите цитату
Подробная информация о продукции
Операционная температура:
-40℃~ +70℃
Режим вывода:
Стандартный серийный порт TTL
Рабочее напряжение:
3.0VDC ~ 3,6VDC
Знак, не подвергающийся взрыву:
Ex Ia IICT6 Га
Масса продукта:
255 г
Степень защиты:
IP66
Время ответа:
T90<15S
Ошибка измерения @25°C:
< +0,06%ВОЛ,0-1%ВОЛ < +6%Истинная величина, 1-20%ВОЛ
Выделить:

00

,

2% VOL детектор метанового газа

,

Компактный датчик обнаружения метанового газа

Условия оплаты и доставки
Количество мин заказа
1 шт.
Упаковывая детали
Каждый блок имеет индивидуальную коробку, и все коробки упакованы в стандартные упаковки или по запр
Время доставки
5-8 рабочих дней
Условия оплаты
T/T, Western Union, MoneyGram
Поставка способности
1000 штук в неделю
Описание продукта

Введение



3,3-вольтный метановый лазерный датчик разработан с использованием диодной лазерной абсорбционной спектроскопии (TD-LAS), используя лазер на 1653,7 нм для обнаружения метана с помощью его отличного "отпечатков пальцев спектра" абсорбции.Он устойчив к воздействию водяного пара или других газов.Сочетая технологию прямого поглощения и модуляции длины волны и используя структуру оптического пути типа "N", он достигает длинного пути поглощения, обеспечивая высокую чувствительность и точность.Датчик также оснащен лазером низкой температуры, фотодетектор и алгоритм компенсации температуры, что делает его адаптивным к различным средам.Этот основной компонент детекторов метана идеально подходит для применения в подземных помещениях, общественного питания, химической промышленности и угольных шахт для обнаружения утечек газа и сигнализации.



Особенность

Высокая точность обнаружения

Технология прямой модуляции и модуляции длины волны в сочетании с конструкцией сложенного оптического пути, погрешность измерения ≤±6% истинное значение @25°C

Хорошая адаптивность к окружающей среде

Широкий алгоритм коррекции компенсации температуры, может соответствовать требованиям -40 ~ + 70 °C

Сильное противовмешательство

Технология обнаружения лазерной абсорбции метана "спектром отпечатков пальцев", противоотравления, противоводяного пара и других газовых помех;

Сильная конструктивная защита

Конструкция из нержавеющей стали, соответствующая уровню взрывостойкости Exia IIC T6 Ga

Низкая стоимость

Долгий срок службы, низкое энергопотребление, модульная конструкция, легкая для интеграции





Размеры

Компактный низкомощный детектор метанового газа с 0,2%-ным пределом обнаружения VOL Масса продукта 255 г 0



Технические параметры:

Параметры TЭхническийЯ...Индикаторы
Измерительный газ Метан
Принцип измерения TD-LAS
Режим обнаружения Дисперсивное
Диапазон измерений 0-20% ВОЛ (настраиваемый)
Ошибка измерения @25°C < +0,06%VOL,0-1%VOL
< + 6%Истинная стоимость, 1-20% VOL
Нижняя граница обнаружения 00,2% ВОЛ
Минимальное разрешение 0.01% VOL
Время ответа T90<15s
Рабочее напряжение 3.0VDC ~ 3,6VDC
Средний рабочий ток < 30 мА
Пиковое течение <210mA
Режим вывода Стандартный серийный порт TTL
Рабочая температура -40°C ~ +70°C
Рабочая влажность 0 ~ 99% RH (конденсация)
Знак, не подвергающийся взрыву Ex ia IICT6 Га
Параметр внутренней безопасности Уай:3.3В II:50mA
Пи:0.250W Ci:20uF
Ли:3.14uH
Степень защиты IP66
Масса продукта 255 г
Размеры продукции φ41,7 ммx63,6 мм


Интерфейс и определение коммуникации

Форма интерфейса: SH1.0mm/4P

Длина кабеля: 200 мм

Число Ввоня Я...ИнтерфейсdОкончание
1 Красный ВКК
2 Черный ГНД
3 Синий RX
4 Зеленый TX


Протокол связи

(1) Конфигурация интерфейса связи

Серийный порт UART: скорость передачи Baud: 115200, биты данных: 8 бит,

Стоп бит: 1 бит, паритет бит: без проверки

(2) Описание протокола связи

Номер последовательности байтов Код функции Номер байта Единица Пример
0 Голова рамы 1 - А.
1-7 Концентрация 7 % ВОЛ +000.00
8 Пустое место 1 -
9-13 Температура окружающей среды 5 °C +23.7
14 Пустое место 1 -
15-21 Давление окружающего воздуха 7 hPa 1006.22
22 Пустое место 1 -
23-27 Интенсивность света 5 - +16.1
28 Пустое место 1 -
29-35 Коэффициент прироста 7 - В + 6.0
36 Пустое место 1 -
37-38 Код ошибки 2 - 00
39 Пустое место 1 -
40-41 Код проверки Xor 2 - 3D
42 Характер возврата перевозки 1 : :
43 Характер разрыва строки 1

После включения датчика он проходит период предварительной обработки (6-10 с), а затем начинает периодически (1 Гц) выводить строку фиксированной длины.



Анализ выходной строки (образец):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: голова рамы;

+000.00: значение концентрации метана, с двумя запятой, единицы в % объема;

+ 24.0: температура окружающей среды, в единице °C;

1006.22: давление окружающей среды в единице hPa;

16.1: интенсивность лазерного света и эффективный диапазон 3.6 21.6;

006.0: коэффициент увеличения, нормальный диапазон 1,0-126.0;

00: коды неисправностей

01: аномальный оптический сигнал; 02; температура окружающей среды или аномальное давление; оптический сигнал слишком силен; 04 аномалия лазерной температуры;

05: световой сигнал слишком слабый;

13: xor код проверки



Код ошибки

Код ошибки Значение Код ошибки Значение
0 Датчик работает нормально 3 Сигнал лазера очень сильный.
1 Сигнал фотодетектора ненормальный. 4 Аномалия температуры лазера
2 Необычность датчика температуры и давления 5 Лазерный сигнал слишком слабый.





Поддержка и услуги

Наши услуги по обнаружению газа включают экспертную помощь в решении проблем и ремонте, а также техническое обслуживание, калибровку и тестирование для обеспечения точной работы.Мы предоставляем руководства по продукту и документациюМы стремимся предоставить высококачественный сервис, чтобы ваши детекторы газов работали эффективно и надежно.


Упаковка и перевозка:
Упаковка продукта:
Газовые детекторы
Руководство пользователя
Оборудование для монтажа
Сертификат калибровки
Информация о перевозке:
Ожидаемое время доставки: 5-8 рабочих дней
