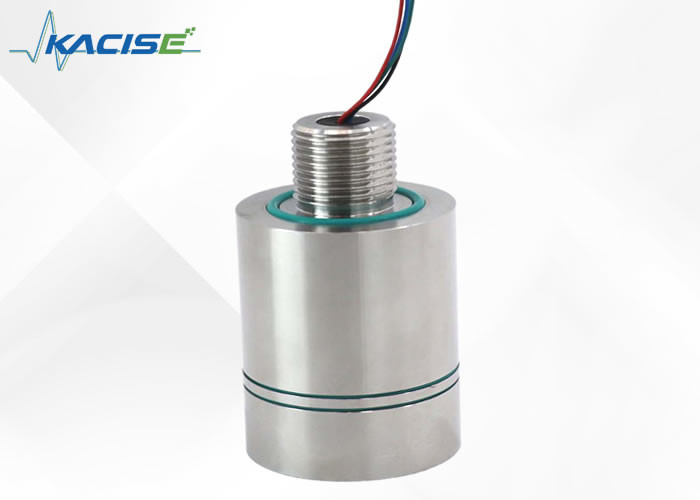

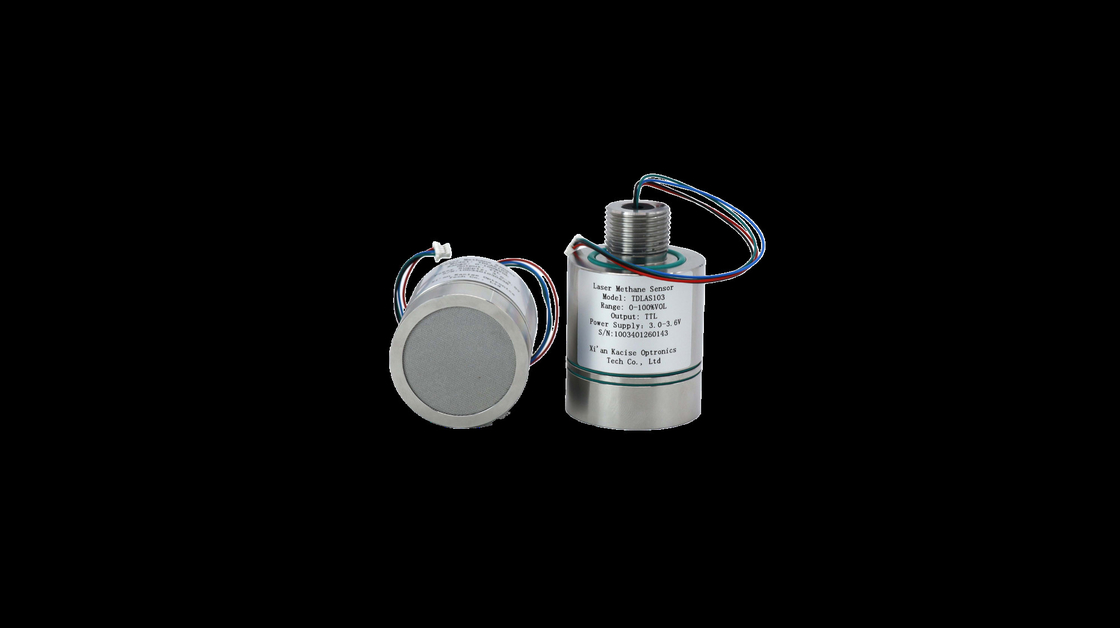

Компактный лазерный датчик метана с пределом обнаружения 0,2% по объему для приложений промышленной безопасности

Датчик метана 3,3 В, разработанный с использованием TD-LAS, основан на лазере с длиной волны 1653,7 нм для обнаружения метана посредством его характерного поглощения «отпечатков пальцев», обеспечивающего устойчивость к помехам со стороны водяного пара или других газов. Объединив методы прямого поглощения и модуляции длины волны с оптической структурой типа «N», он обеспечивает длинный путь поглощения, высокую чувствительность и точность. Низкотемпературный лазер и фотодетектор в сочетании с алгоритмом температурной компенсации повышают его адаптируемость к окружающей среде. Его стандартные функции связи и установки делают его широко совместимым для мониторинга метана в промышленности, горнодобывающей промышленности и подземных работах.

• Высокая точность обнаружения
  Технология прямой модуляции и модуляции длины волны в сочетании со сложенной конструкцией оптического пути, погрешность измерения ≤±6% истинного значения при 25 ℃

• Хорошая адаптация к окружающей среде
  Широкий алгоритм коррекции температурной компенсации, может работать при температуре -40 ~ + 70 ℃.

• Сильная защита от помех
  Технология обнаружения лазерного поглощения метана «спектр отпечатков пальцев», защита от отравлений, водяного пара и других газовых помех;

• Сильная структурная защита
  Конструкция из нержавеющей стали соответствует уровню взрывозащиты Exia IIC T6 Ga.

• Бюджетный
  Длительный срок службы, низкое энергопотребление, модульная конструкция, простота интеграции.

1. Датчик непрерывно выдает измеренную концентрацию метана, измеренную температуру, измеренное давление, мощность лазерного сигнала, рабочую температуру лазера и код неисправности через стандартный последовательный порт TTL.
2. Он имеет функцию самотестирования, которая позволяет определить, в порядке ли лазер, фотоэлектрический детектор и датчик стабилизации напряжения, что помогает устранить неисправность.

Форма интерфейса: SH1.0mm/4P

Длина кабеля: 200 мм

(1) Конфигурация интерфейса связи

Последовательный порт UART: Скорость передачи данных: 115200, биты данных: 8 бит,

Стоповый бит: 1 бит, бит четности: без проверки

(2) Описание протокола связи

После включения датчика он проходит период предварительной обработки (6–10 с), а затем начинает периодически (1 Гц) выводить строку фиксированной длины. Строковый формат показан на рисунке выше.

Разбор выходной строки (пример):

А 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 Б 00 13

А: головка рамы;

+000,00: значение концентрации метана, зарезервировано два десятичных знака, единица измерения %об;

+ 24,0: температура окружающей среды, ед. ℃;

1006,22: давление окружающей среды, единица гПа;

16,1: интенсивность лазерного излучения и эффективная дальность 3,6 21,6;

006,0: коэффициент увеличения, нормальный диапазон 1,0–126,0;

00: коды неисправностей

01: аномальный оптический сигнал; 02; Температура окружающей среды или ненормальное давление; Оптический сигнал слишком сильный; 04 аномалия температуры лазера;

05: световой сигнал слишком слабый;

13: код проверки xor

а) Рабочее напряжение датчика составляет 3,3 В, а уровень последовательного интерфейса — 3,3 В;

б) датчик содержит прецизионные оптические компоненты, избегайте сильных столкновений;

в) Условия рабочей среды: -40℃ ~ +70℃.

г) Относительная влажность 0–99 % относительной влажности (без конденсации).

Примечание. Рабочее напряжение датчика составляет 3,3 В. Запрещается подключать к датчику напряжение питания, превышающее 3,6 В постоянного тока, во избежание повреждения датчика.
