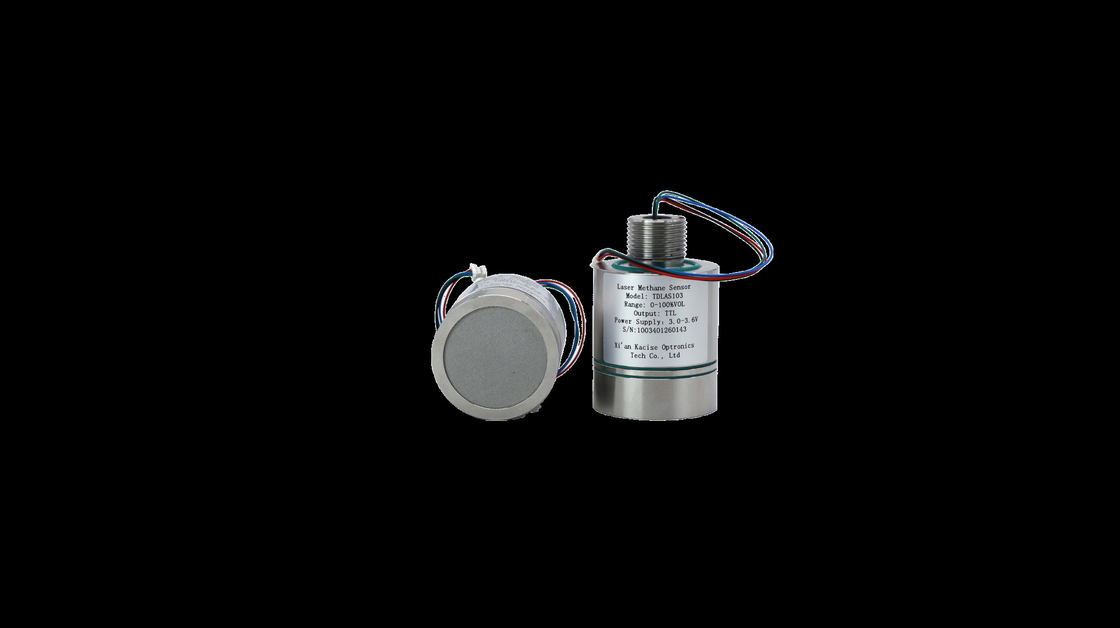

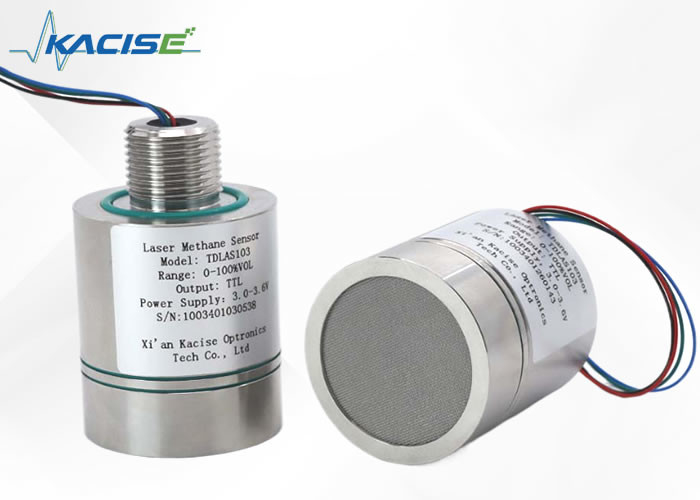

Настраиваемый 0-20% VOL Метан воздушный датчик модуль с пиковым током 210mA для промышленной безопасности

Используя технологию TD-LAS, 3,3-вольтовый датчик метана обнаруживает метан через свой уникальный спектр поглощения с использованием лазера 1653,7 нм, с устойчивостью к помехам от водяного пара и других газов.Сочетание прямого поглощения с модуляцией длины волныОн оснащен низкотемпературными лазерными компонентами и алгоритмом коррекции температуры.датчик хорошо работает в различных условияхСтандартный протокол связи и натянутый интерфейс повышают его совместимость, что делает его идеальным для обнаружения утечек метана и сигнализации в таких отраслях, как общественное питание, химическая промышленность и угольная добыча.

• Высокая точность обнаружения
  Технология прямой модуляции и модуляции длины волны в сочетании с конструкцией сложенного оптического пути, погрешность измерения ≤±6% истинное значение @25°C
• Хорошая адаптивность к окружающей среде
  Широкий алгоритм коррекции компенсации температуры, может соответствовать требованиям -40 ~ + 70 °C
• Сильное противовмешательство
  Технология обнаружения лазерной абсорбции метана "спектром отпечатков пальцев", противоотравления, противоводяного пара и других газовых помех;
• Сильная конструктивная защита
  Конструкция из нержавеющей стали, соответствующая уровню взрывостойкости Exia IIC T6 Ga
• Низкая стоимость
  Долгий срок службы, низкое энергопотребление, модульная конструкция, легкая для интеграции

а) Датчик непрерывно выводит измеренную концентрацию метана, измеренную температуру, измеренное давление, мощность лазерного сигнала,температура работы лазера и код неисправности через стандартный серийный порт TTL

b) Он имеет функцию самоиспытания, которая может обнаружить, нормальны ли лазер, фотоэлектрический детектор и датчик стабилизации напряжения, что помогает устранить точку отказа.

Форма интерфейса: SH1.0mm/4P

Длина кабеля: 200 мм

(1) Конфигурация интерфейса связи

Серийный порт UART: скорость передачи Baud: 115200, биты данных: 8 бит,

Стоп бит: 1 бит, паритет бит: без проверки

(2) Описание протокола связи

После включения датчика он проходит период предварительной обработки (6-10 с), а затем начинает периодически (1 Гц) выводить строку фиксированной длины.

Анализ выходной строки (образец):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: голова рамы;

+000.00: значение концентрации метана, с двумя запятой, единицы в % объема;

+ 24.0: температура окружающей среды, в единице °C;

1006.22: давление окружающей среды в единице hPa;

16.1: интенсивность лазерного света и эффективный диапазон 3.6 21.6;

006.0: коэффициент увеличения, нормальный диапазон 1,0-126.0;

00: коды неисправностей

01: аномальный оптический сигнал; 02; температура окружающей среды или аномальное давление; слишком сильный оптический сигнал; 04 аномалия температуры лазера;

05: световой сигнал слишком слабый;

13: xor код проверки

a) рабочее напряжение датчика составляет 3,3 В, а уровень серийного интерфейса - 3,3 В;

b) датчик содержит высокоточные оптические компоненты, пожалуйста, избегайте сильного столкновения;

c) Условия рабочей среды: -40°C ~ +70°C

d) Относительная влажность 0-99% RH (без конденсации).

Примечание: рабочее напряжение датчика составляет 3,3 В. Запрещается подключать к датчику напряжение питания, превышающее 3,6 ВДЦ, чтобы избежать повреждения датчика.

Мы предлагаем техническую поддержку для датчиков газовых детекторов, включая экспертные проблемы, ремонт и обслуживание.и мы предоставляем продуктовую документацию и руководстваМы помогаем с выбором и настройкой продукции, обеспечивая высочайший уровень обслуживания для оптимальной работы ваших газовых детекторов.

Упаковка продукта:
Газовые детекторы
Руководство пользователя
Оборудование для монтажа
Сертификат калибровки
Информация о перевозке:
Ожидаемое время доставки: 5-8 рабочих дней
